概述

将采集到的变量数据以连续曲线的形式实时绘制在坐标系中，帮助操作员直观掌握工艺参数的波动、趋势和异常

简单关联方法

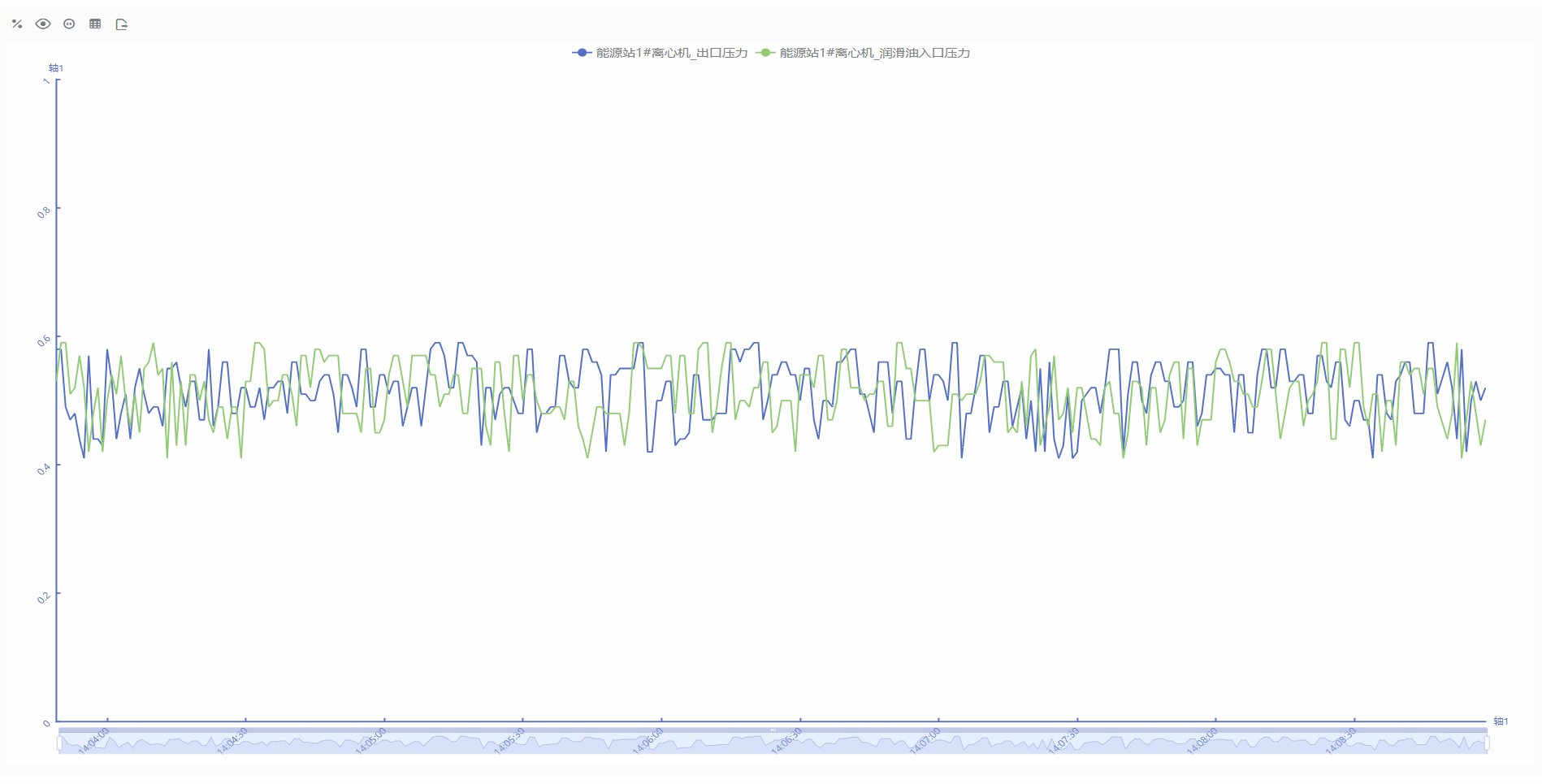

效果展示

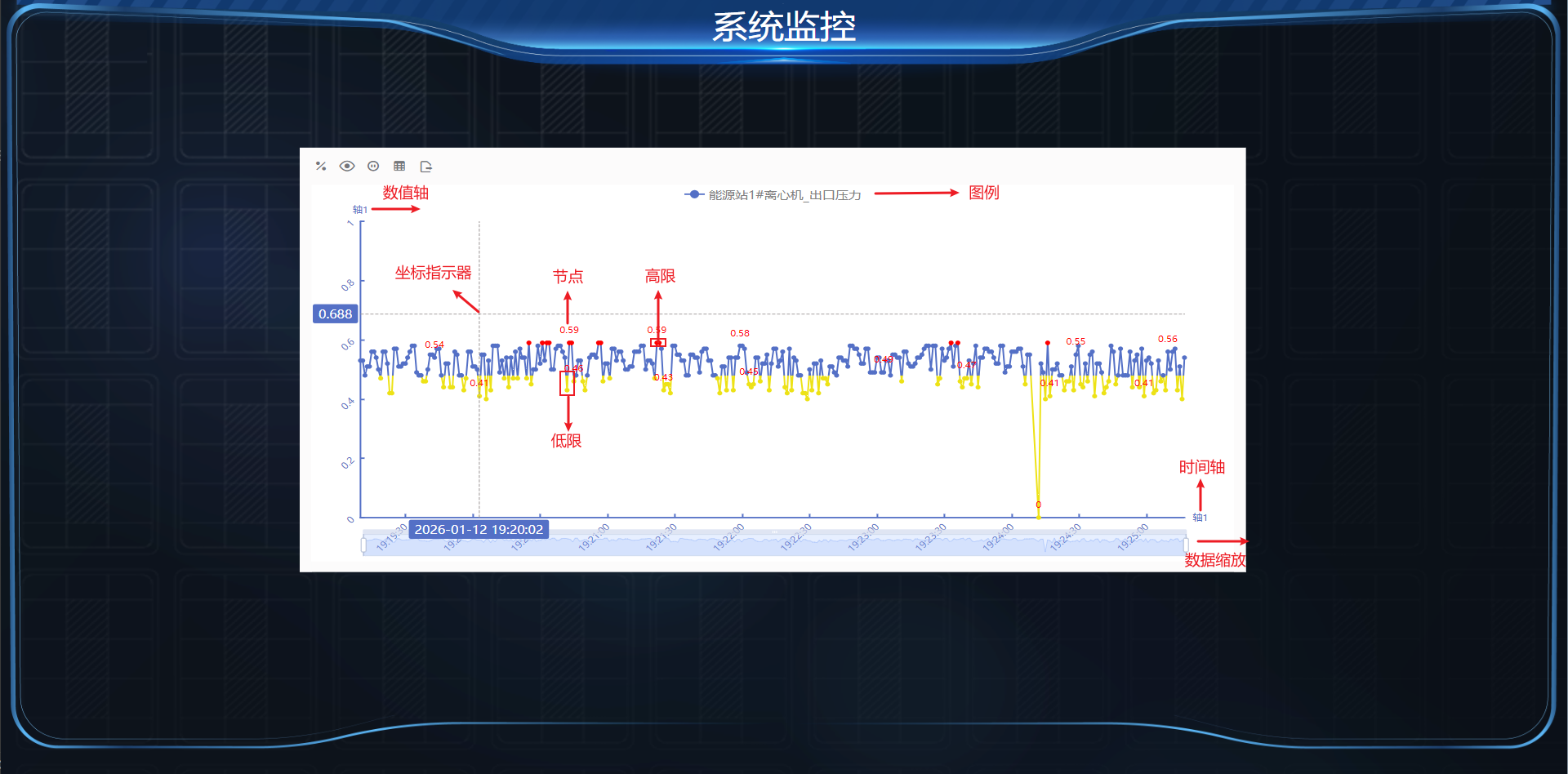

曲线详细配置-趋势曲线

功能	说明
1.添加	添加多条曲线，数量限制为：
2.曲线名称	在运行态显示的曲线名称
3.数值变量	选择采集的变量
4.小数位	当前曲线在运行态的数值小数位数
5.时间轴	当前选择的曲线对应的时间轴，同一图表中同时展示两组具有不同时间尺度或采样频率的数据
6.数值轴	当前选择的曲线对应的数值轴，主要用于不同数据的单位不一致，但需要在一起查看其关系
7.高低限阈值设置	当前选择的曲线的高限或低限数值，例如：≥高限则显示对应的红色，<低限则显示黄色
8.图表类型	支持折线图、散点图、步进图、直方图4种样式、 线条样式:实线、虚线、点线
9.节点	在运行态时，曲线中每个真实数值通过节点标识出来
10.文本标签	在运行态时，显示出实际的数值
11.文本边框	文本标签的边框，通常不使用

曲线详细配置-时间轴

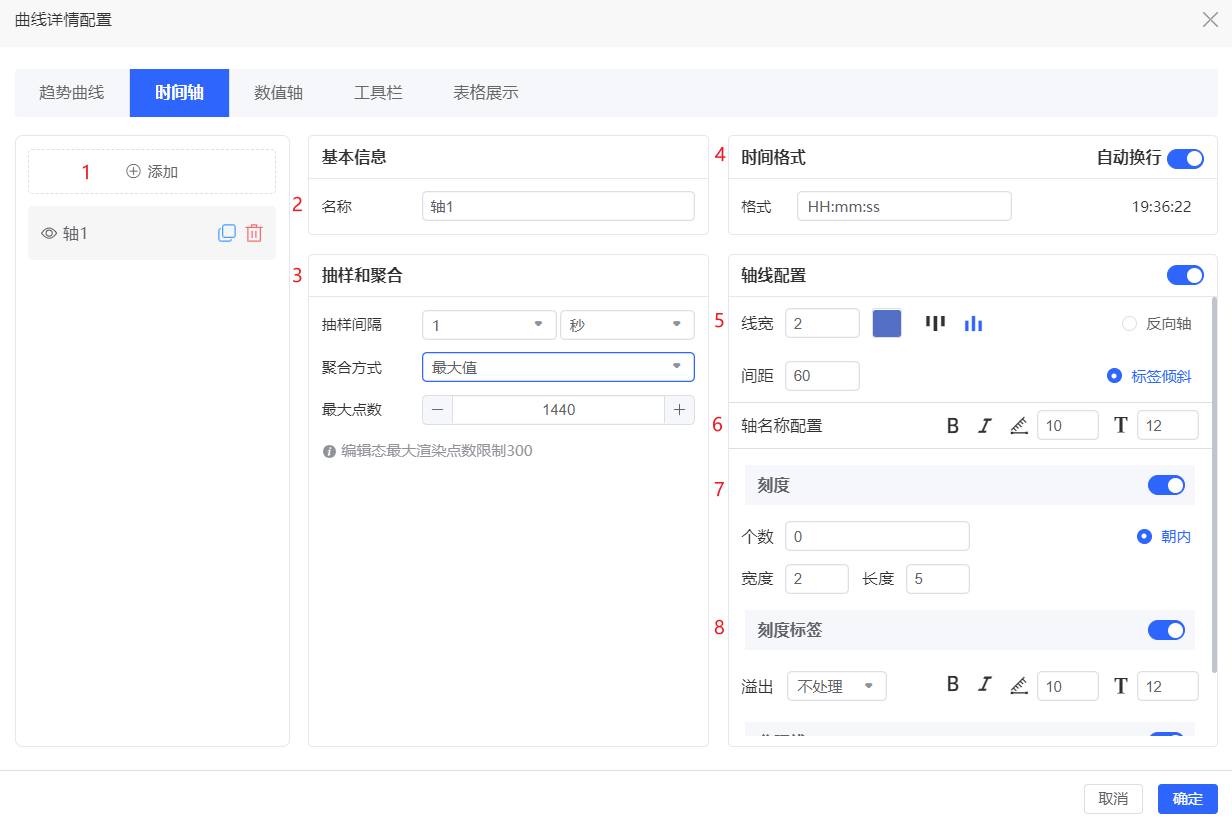

功能	说明
1.添加	添加多条时间轴，数量限制为：
2.基本信息	填写时间轴名称
3.抽样和聚合	抽样间隔：间隔多久显示一个值；聚合方式：在间隔时间内采集的数据中选择一个值，支持 开始值、结束值、最大值、最小值、平均值 ；最大点数：显示的最大数据量（xx~xx）
4.时间格式	支持格式：HH:mm:ss HH:mm MM-DD HH:mm YYYY-MM-DD YYYY-MM-DD HH:mm YYYY-MM-DD HH:mm:ss MM-DD DD日HH时 MM月DD日 DD日HH时 ；自动换行：时间格式太长则自动换行

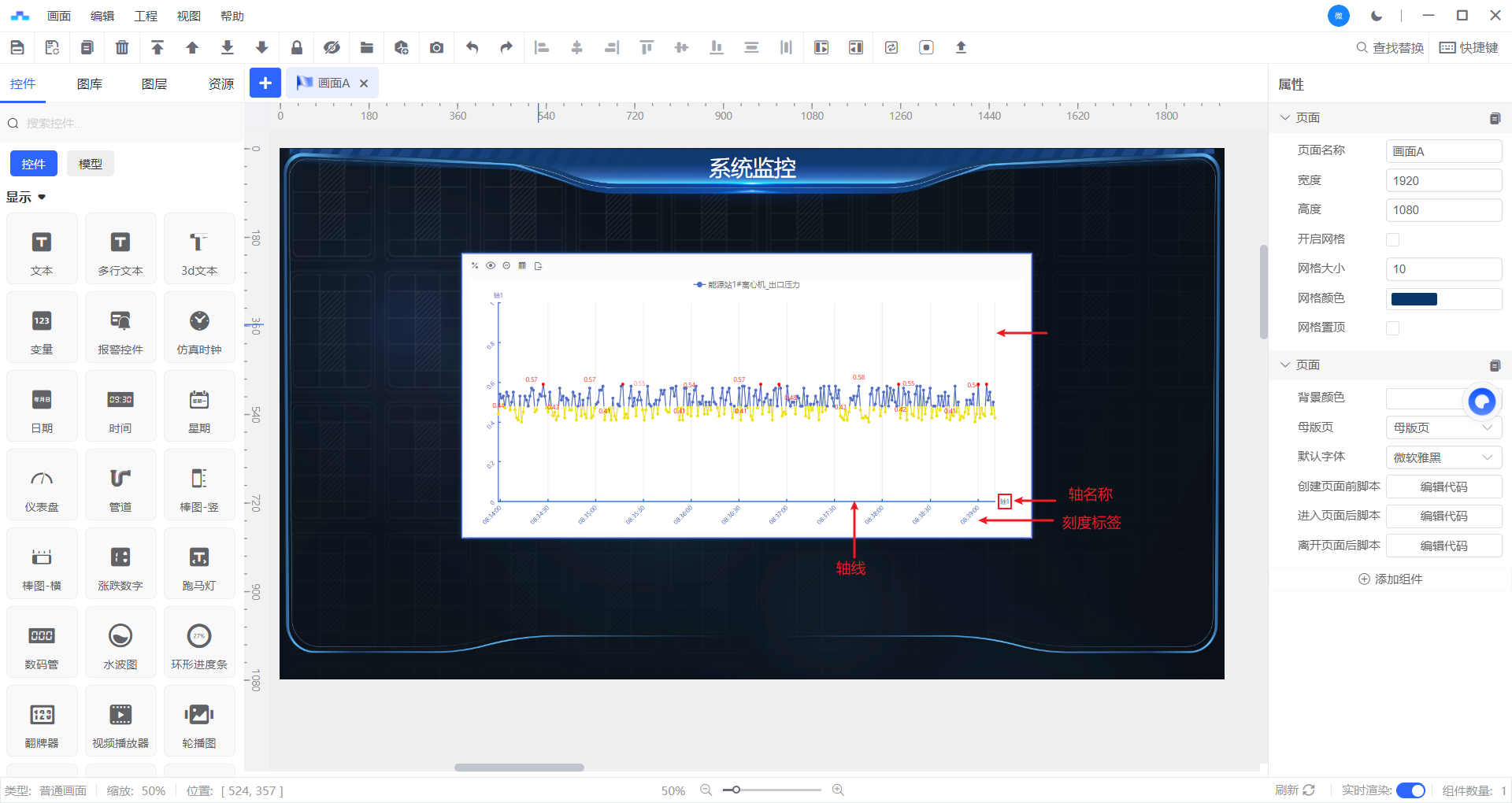

5.轴线配置	时间轴线的宽、 轴线位置（上、下）、轴的方向（默认右-->左滚动，反向左-->右滚动）

曲线详细配置-数值轴

功能	说明
1.添加	可添加多条数值轴，实现同一个趋势图或图表控件中同时显示多个具有不同量纲、单位或数值范围的数据变量，数量限制为：
2.基本信息	轴名称、表达式：对关联当前数值轴的变量统一做数据处理
3.辅助线	增强数据分析、判断和可视化效果而叠加在趋势曲线上的参考线或标记线、通常用于阈值、基准、预警边界或统计参考等场景
4.上下限范围	数值轴支持固定量程、动态量程（关联变量）、自动（根据数据进行自动变化量程）
5.轴线配置	对数值轴的间距、刻度、标签等属性进行配置

曲线详细配置-工具栏

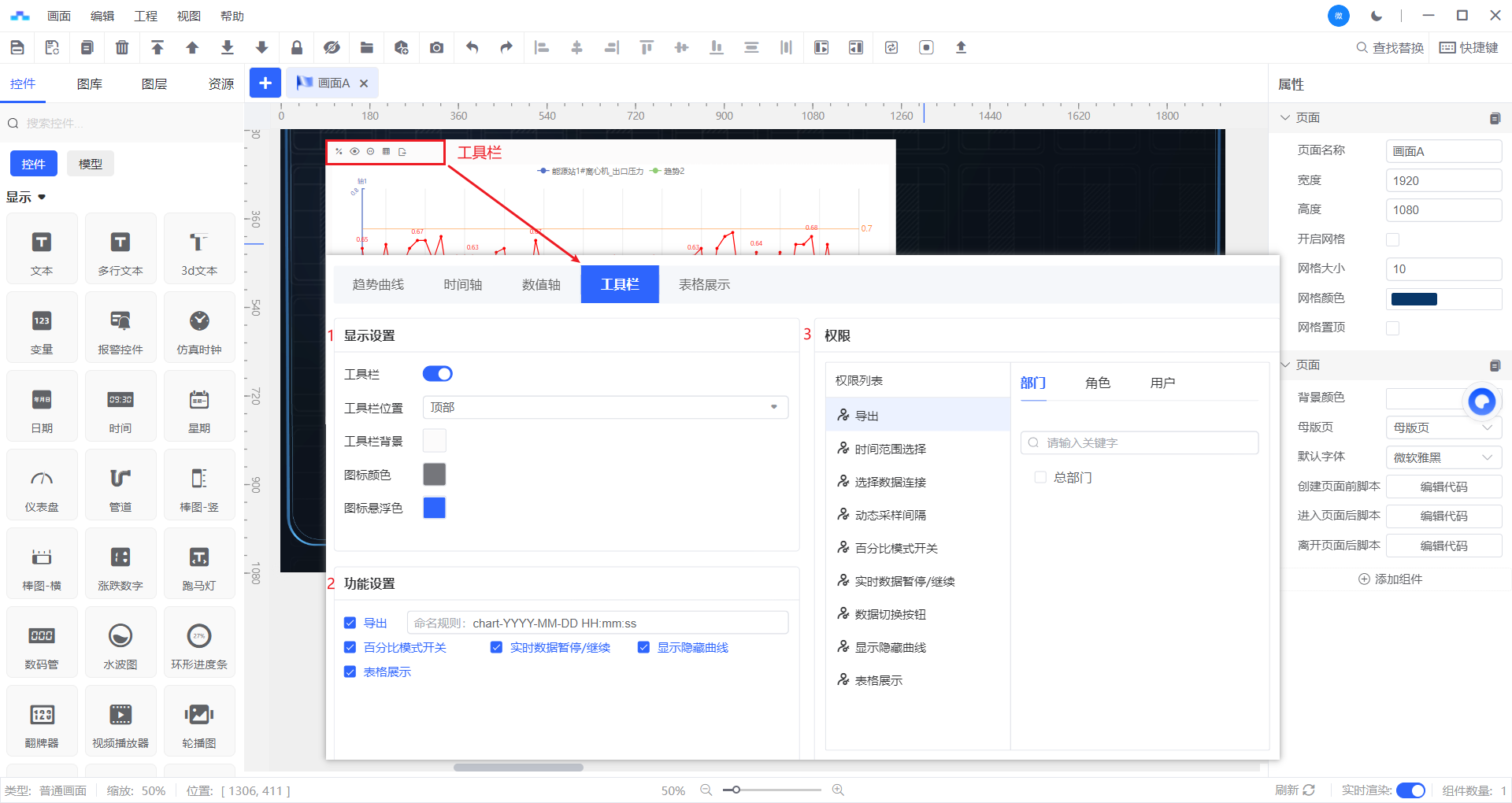

工具栏主要在运行时支持动态修改

功能	说明
1.显示设置	工具栏可以显示或者隐藏，位置可以位于曲线控件的顶部或者底部
2.功能设置	在运行态时，动态调整曲线属性。百分比模式： 将数值轴以百分比的方式展示；显示/隐藏： 当控件有多条曲线的时候，可以选择需要查看的曲线显示； 实时数据暂停/继续： 可以暂停曲线滚动显示，以便于进行局部分析；表格： 以表格形式查看；导出： 导出Excel，可对导出的文件规则进行命名
3.权限管理	工具栏所有操作的权限控制

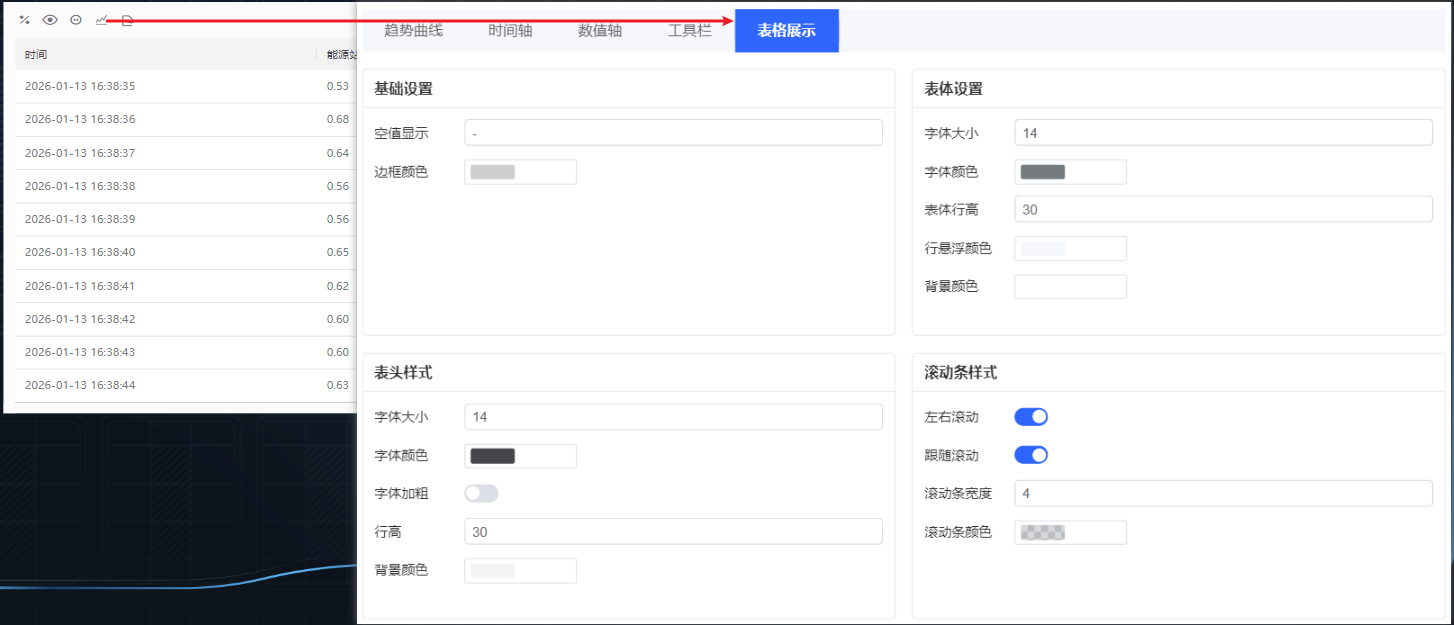

曲线详细配置-表格展示

曲线支持切换至表格进行展示

控制显示： 由于某些特殊原因导致没有采集到数据的时候，用其他符号展示
