概述

变量控件用于显示、输入或操作与变量（Tag）绑定的图形化控件

功能	说明	示例
1.数据监控	实时显示已采集的变量值，并支持对可写变量进行反向控制（远程设定或操作）	温度：30 ℃；设定压力：0.80 MPa
2.多变量组合显示	支持对多个变量进行数学运算或逻辑组合，并将计算结果动态显示在界面上	总电量 = (A电表读数 ÷ 10) + (B电表读数 ÷ 10)
3.报警限值设置	为变量配置多级报警阈值，包括高高报（HH）、高报（HI）、低报（LO）、低低报（LL）等	温度高高报：95 ℃，高报：90 ℃，低报：5 ℃，低低报：0 ℃
4.综合状态显示	数值显示、颜色动态变化（如正常/警告/故障）、弹窗参数窗口	压力超限时数值自动变红并闪烁提示，并弹出压力设定窗口

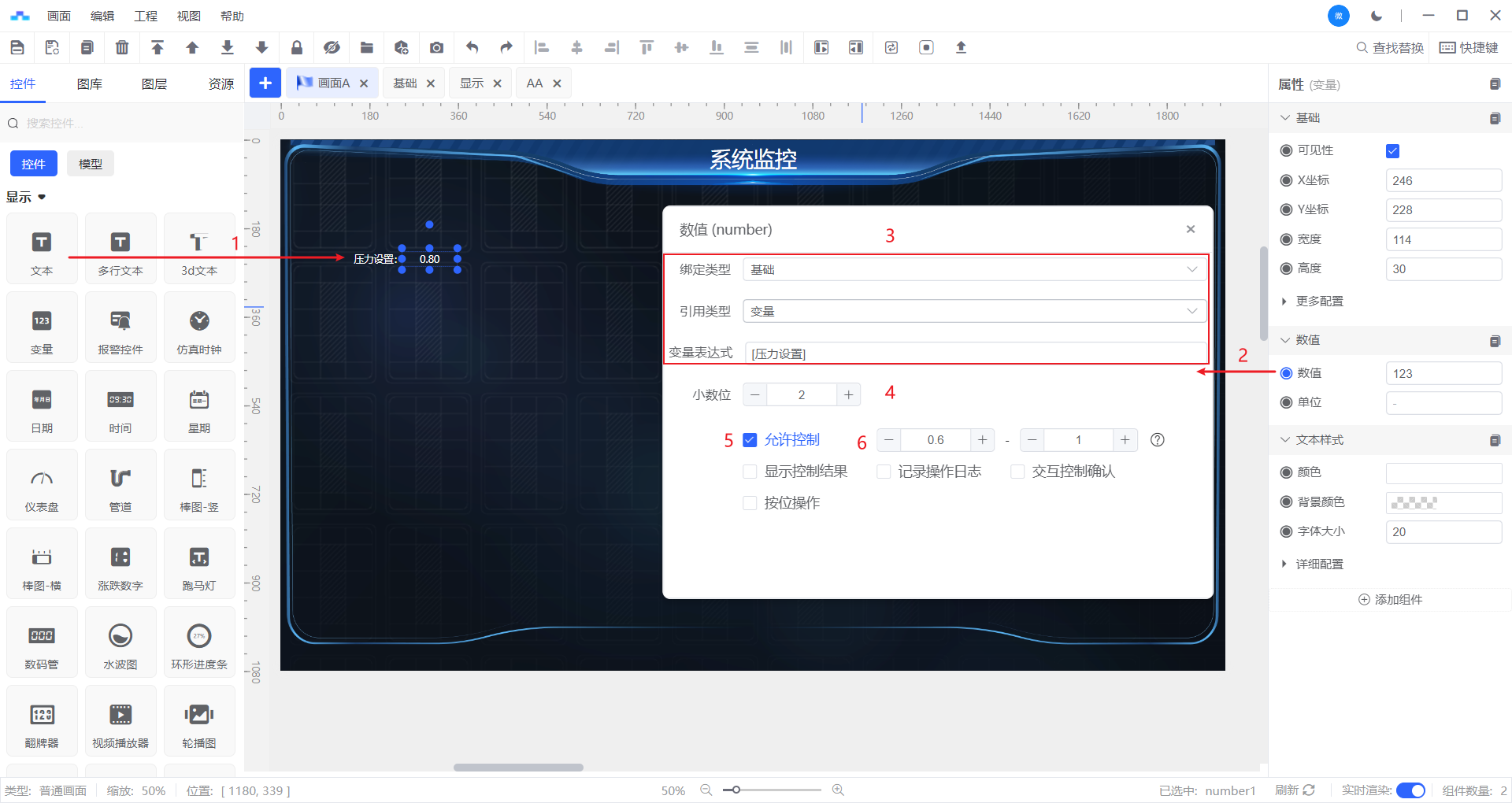

1.数据监控

温馨提示

控制范围： 1.0>= 压力设置 >= 0.6

显示控制结果： 在画面顶部显示当前控制成功或者失败

记录操作日志: 记录操作时间、操作人、操作记录等等，可以通过日志进行追溯

交互控制确认: 控制会出现二次弹框确认

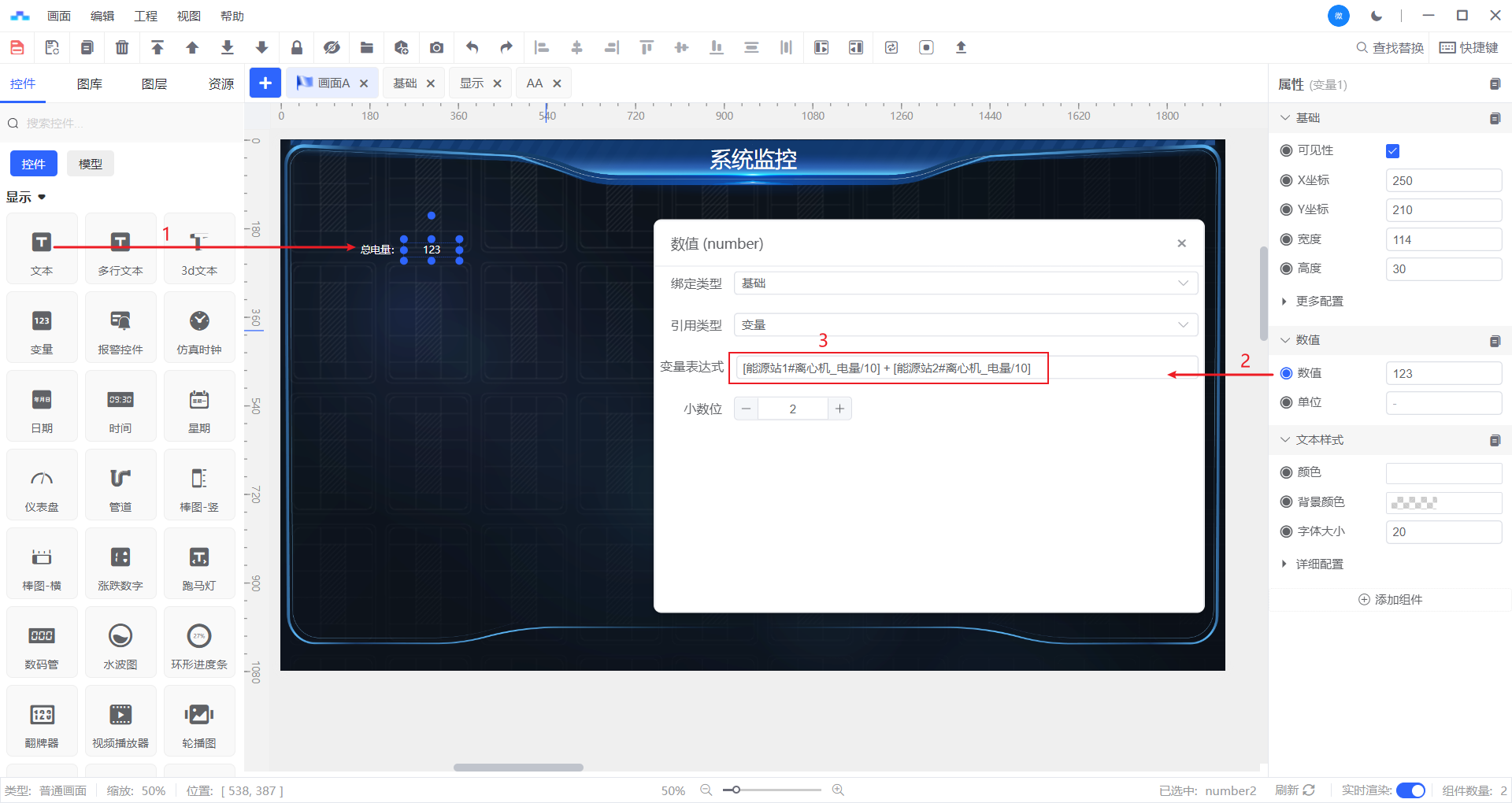

2.多变量组合显示

变量表达式

四则运算：+ - * / %

数学函数表达式：sin cos tan log

逻辑运算：> < == != && ||``!

更多功能以及详细使用请参考请参考变量表达式

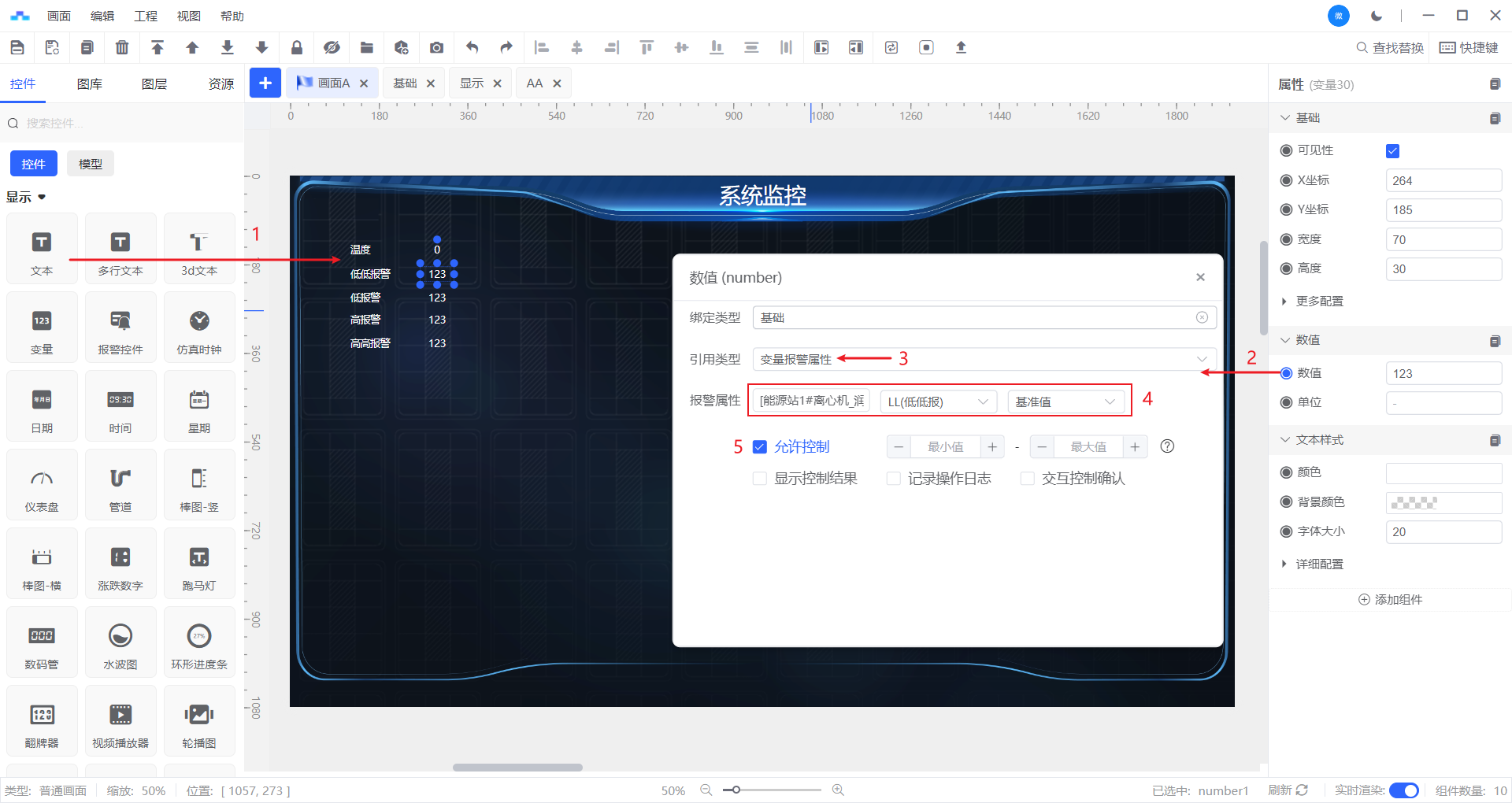

3.报警限值设置

温馨提示

在 报警管理 或者 变量管理 里面添加报警设置，才可以在界面进行参数设置

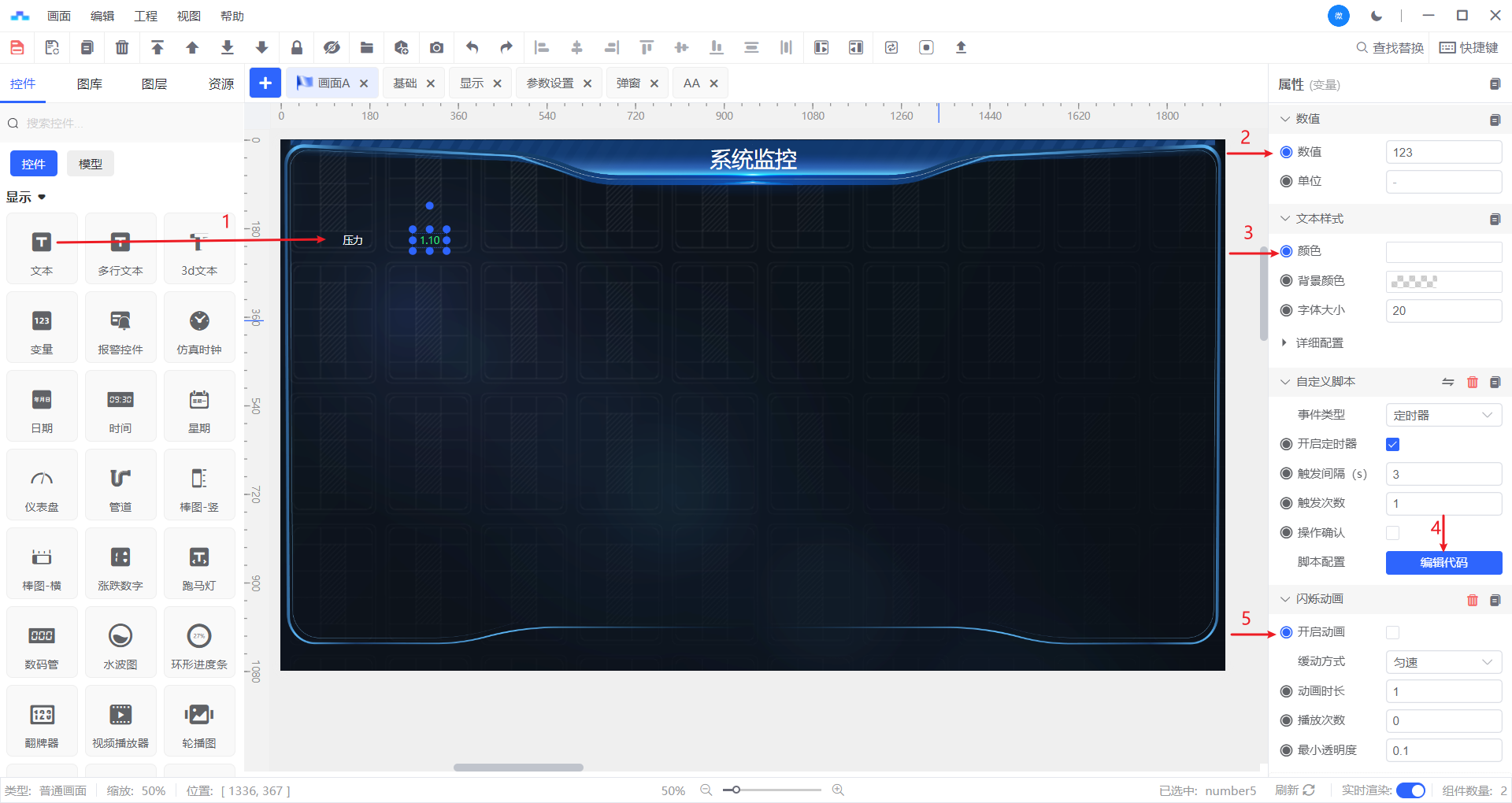

4.综合状态显示

该控件用于实时显示变量压力的当前数值。当压力值超过 1.2 Mbar 时，控件将自动触发以下联动响应：

• 显示颜色变更（高亮警示）；
• 内容开始闪烁，以引起操作人员注意；
• 自动弹出 “参数设置” 画面，便于及时调整相关参数。

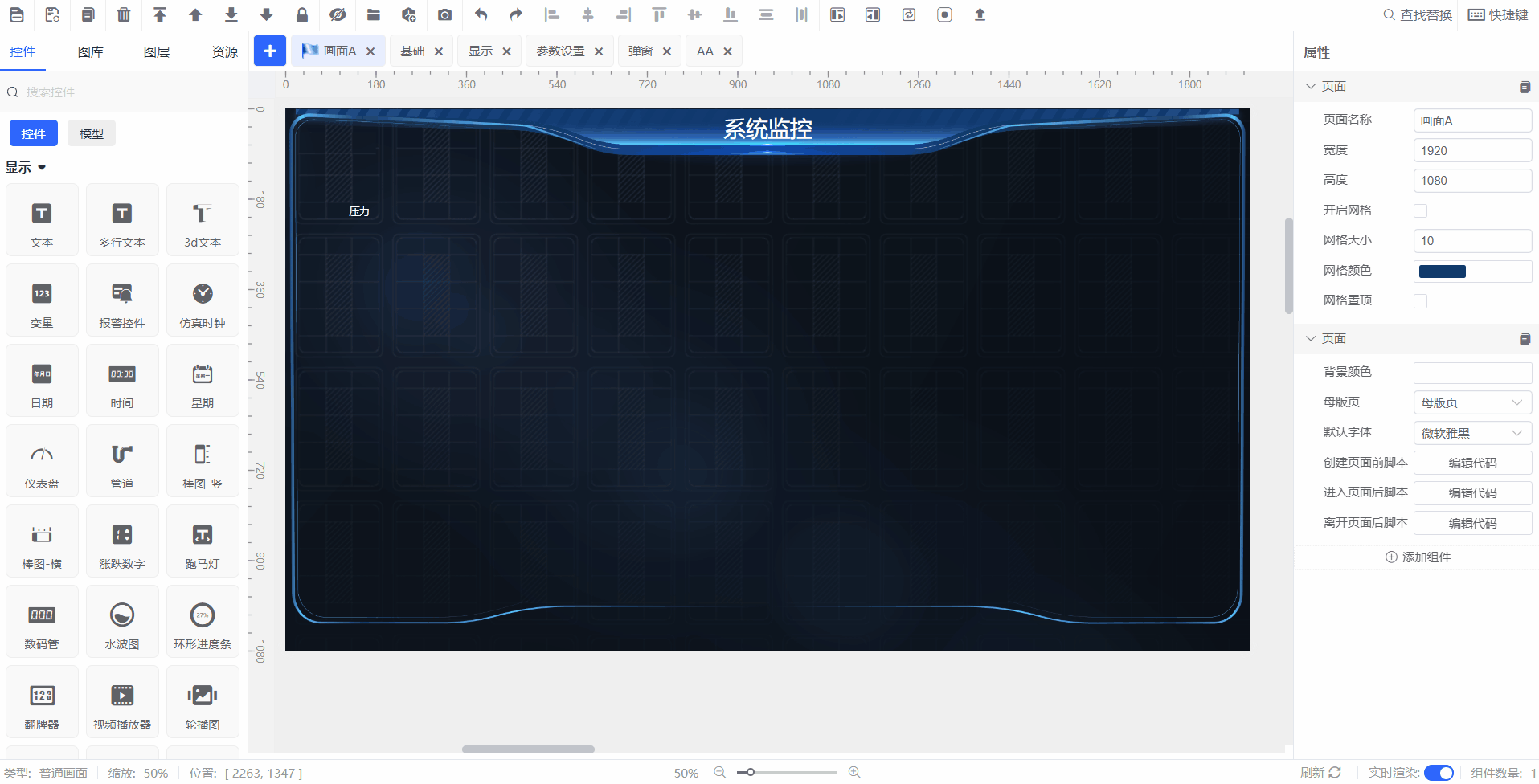

演示效果

脚本示例代码

if (`能源站1#离心机_最终空压机出口压力`.value >= 1.2) {

api.popupElement('参数设置', {
    x: 'center',
    y: 'center',
    margin: 10,
    autoReplace: false,
    closeOther: false,
    modal: false,
    dialog: {
        page: '参数设置',
        showTitle: true,
        titleBarHeight: 32,
        title: '设置',
        titleColor: '#000000',
        backgroundColor: '#ffffff',
        showClose: true,
        borderColor: '#222222'
    }
})

}
