概述

画面编辑器是Scada的重要的组成部分之一，用户通过画面编辑器提供的丰富的绘图工具绘制现场的设备外观、工艺流程等静态画面。然后通过属性设置，将静态画面中的元素与数据库变量建立对应关系，为图元素赋予一定的动态效果，让其反映现场设备的实时、历史、异常等情况。

界面介绍

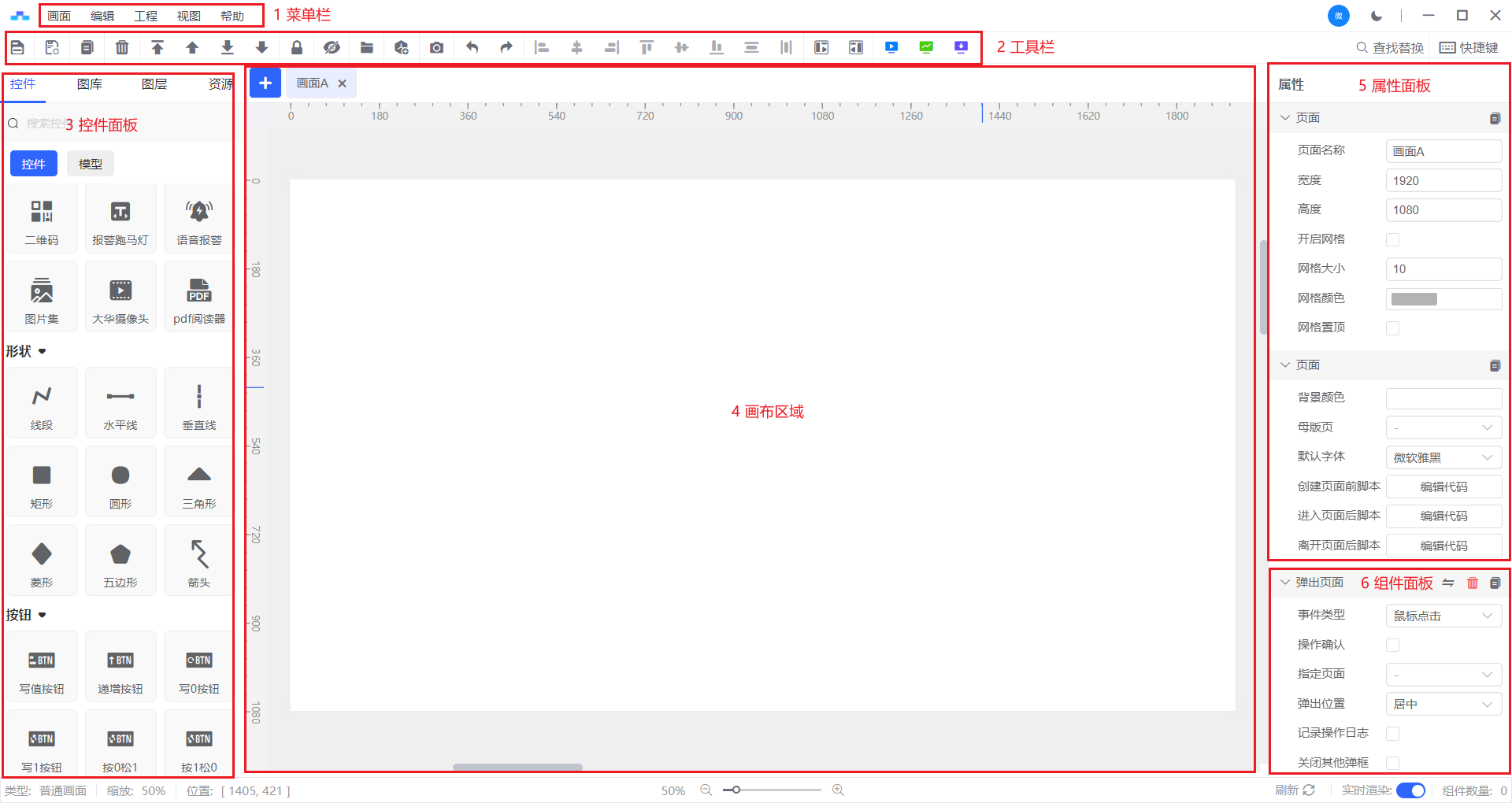

整个页面由6个板块组成，其中工具栏的内容和菜单栏的功能重合。工具栏将常用的功能平铺展示出来便于操作，同时提供了快捷键，高效率的完成画面编辑工作。

1.菜单栏

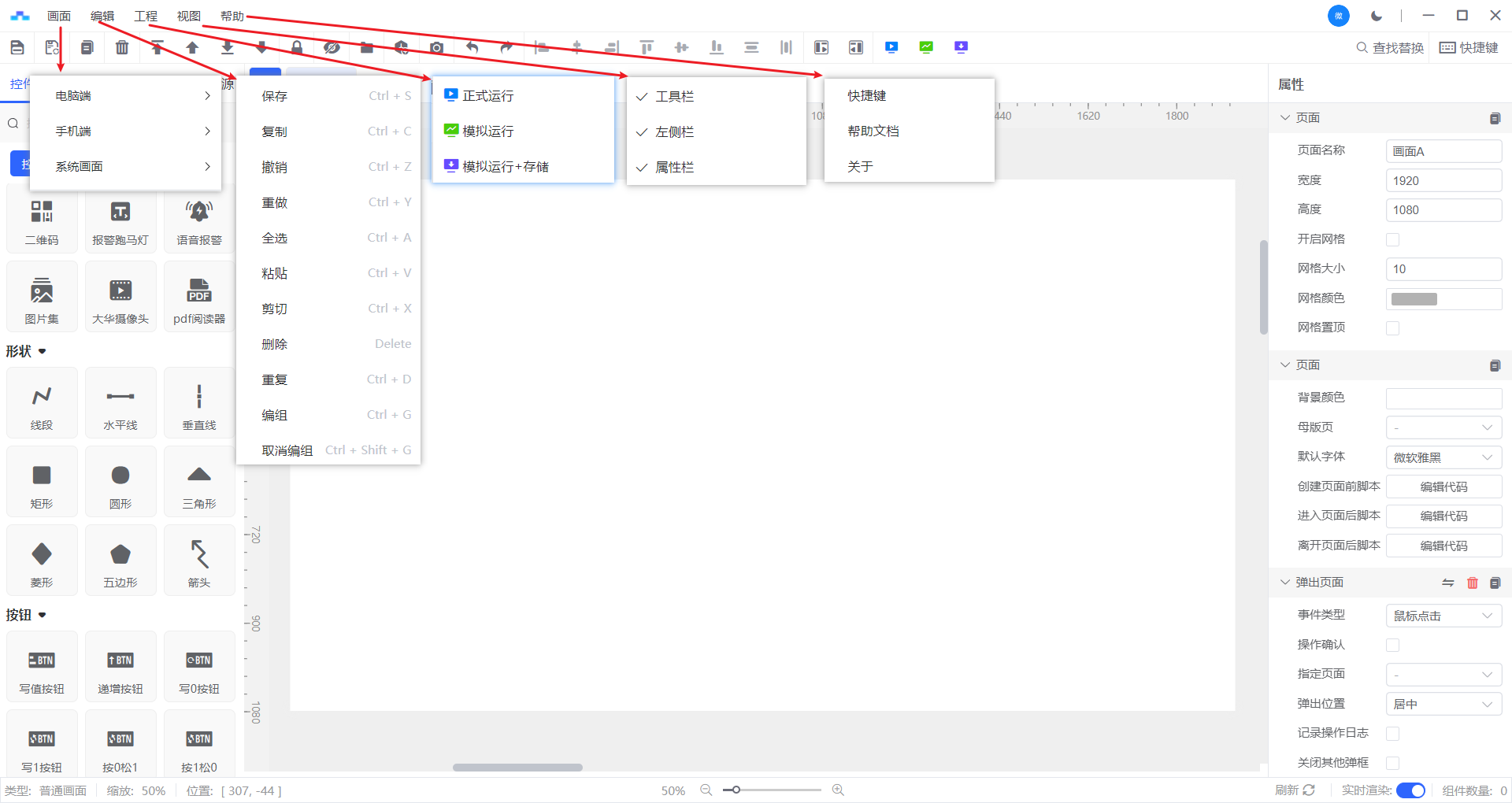

菜单栏根据功能分为5个部分，内部功能如下图所示

画面

功能	说明
电脑端	打开电脑端画面
手机端	打开手机端画面
系统画面	打开系统端画面

编辑

包含画面元素的常用编辑功能

工程

功能	说明
正式运行	整个工程所有服务将完全启动
模拟运行	采集服务和存储服务不启动，Scada软件内部通过仿真策略，模拟数据波动
模拟+存储运行	采集服务不启动，Scada软件内部通过仿真策略，可以模拟数据波动，同时可以在设置存储策略的基础上，存储对应历史数据

视图

可以显示或者隐藏工具栏 左侧栏 属性栏区域，扩大画布展示的范围

帮助

查阅快捷键使用说明、打开帮助文档、查看软件当前版本

2.工具栏

功能与菜单栏的基本相同，说明如上

3.控件面板

控件一级菜单分为：控件、图库、图层、资源4个板块

3.1.控件

控件是预定义好的基本元素组件，每个元素组件代表不同的使用场景，能够快速有效的组建画面，根据功能将控件分为7个类别。

3.2 模型

通常是多个图形、变量、控件、算法、脚本的的组合体，需要多次使用，并需要根据外部的数据进行实时的改变。

例如一台空调模型：1楼1号房间的空调，支持温度显示、湿度显示、报警显示、温度控制等参数，一栋楼有500台空调。这种场景模型可以快速构建整个空调系统 请参考模型相关 。

3.3 图库

图库分为系统图库和商城图库

系统图库：

内置在安装包里面，在软件安装的时候，存放在用户当前电脑，不联网可直接使用。内置图库为svg格式，可直接修改图片的颜色 。支持用户上传自己的图库，通常用户可直接将图片复制到画布里面

商城图库：

存放在云端服务器，属于扩展图库，需要联网登录使用。通常由官方上传、用户上传的图片组成。

支持的格式：png、jpg、bmp，gif，svg，webp，apng

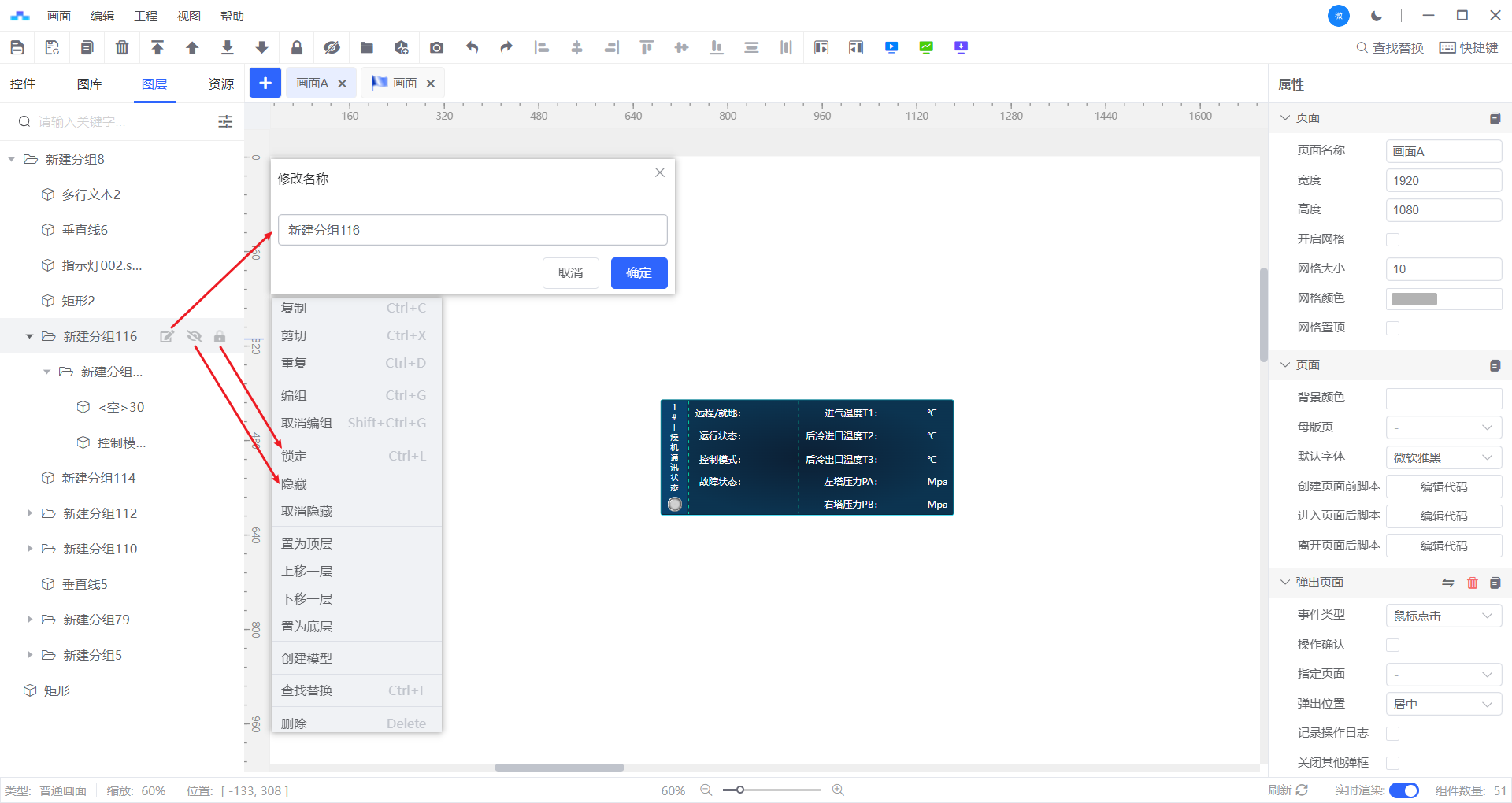

3.4 图层

添加到画布的任何图片、控件、视频 等元素独立在图层中出现

可实现：对元素进行多层级组合、调整顺序、重命名、显示或隐藏、锁定和解锁、搜索、查找替换等功能

3.5 资源

以工程为单位，用户的资源上传到当前目录，资源分为图片、音频、视频、3D模型、PDF文件，添加完成后可拖拽至画布。

上传至资源列表，然后拖拽至画布 ： 资源 --> 图片或者其他资源 --> 上传 --> 拖拽至画布

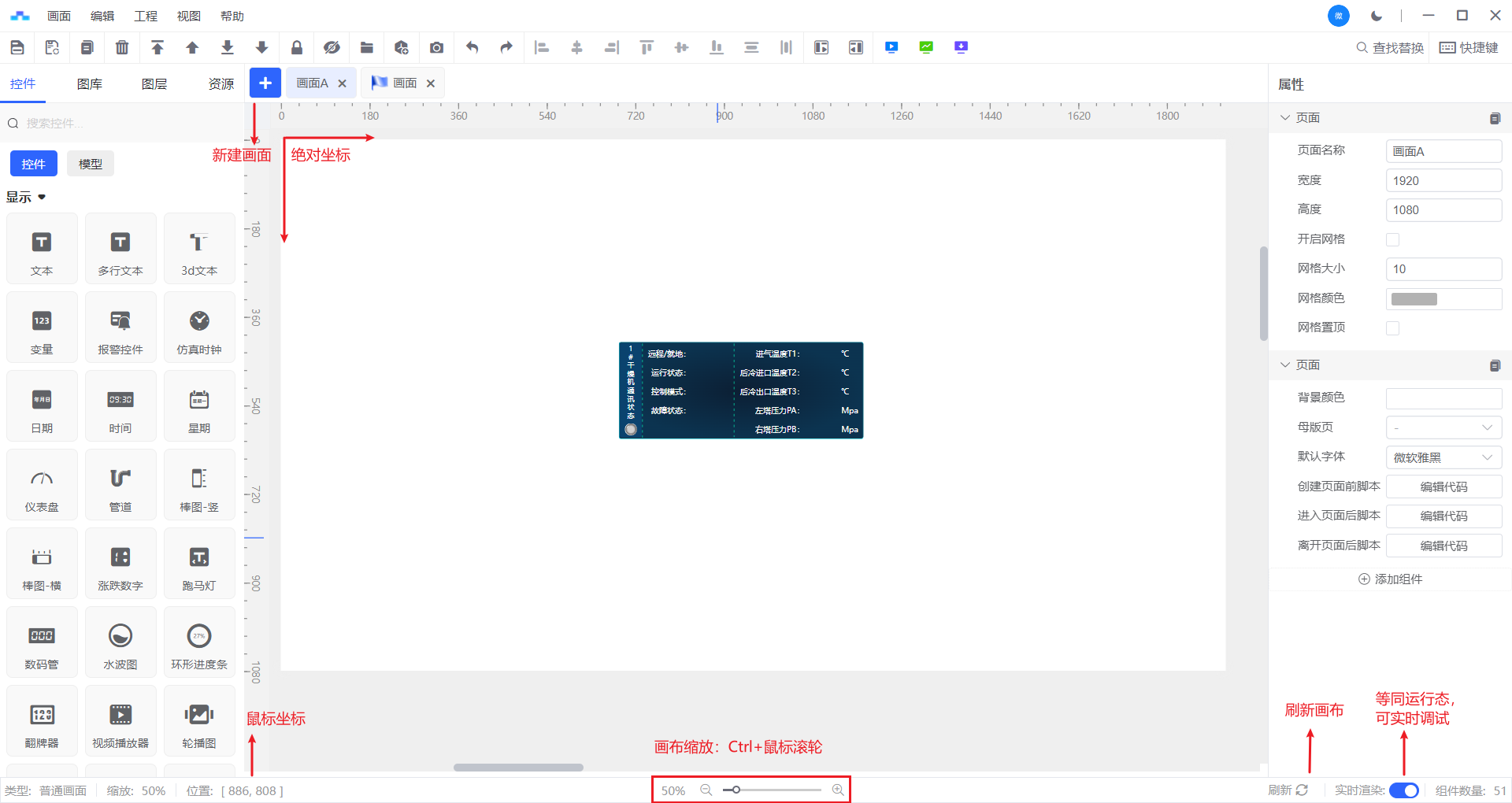

4.画布区域

画面是整个组态的绘图区域，支持新建画面、操作元素等功能。支持画布缩放（Ctrl+鼠标滚轮）、画布移动（Ctrl+鼠标左键）

实时渲染

当工程处于运行状态时，在画布里面可以实时显示元素的动态效果，可以达到正式运行的效果，不用来回切换编辑态和运行态，此功能将提高工程编辑效率。 开启此功能对工程师电脑CPU以及内存有一定的消耗，如果画面编辑卡顿，可关闭此功能，然后重启画面编辑器即可。

5.属性面板

元素属性分为：基础属性和元素属性

5.1 基础属性： 所有元素共用

属性名称	说明
可见性	当前元素默认是否显示，可绑定变量实现动态显示或者隐藏
X坐标	当前元素在X轴的坐标，可绑定变量实现横向移动
Y坐标	当前元素在X轴的坐标，可绑定变量实现纵向移动
宽度	当前元素的宽度，可绑定变量实现动态放大
高度	当前元素的宽度，可绑定变量实现动态放大
可看权限	可设定当前元素，某个账户登录的进来是否可看
可控权限	可设定当前元素，某个账户登录的进来是否可控制
不透明度	当前元素的透明度，可绑定变量实现动态透明度
旋转角度	当前元素的的角度，可绑定变量实现动态旋转

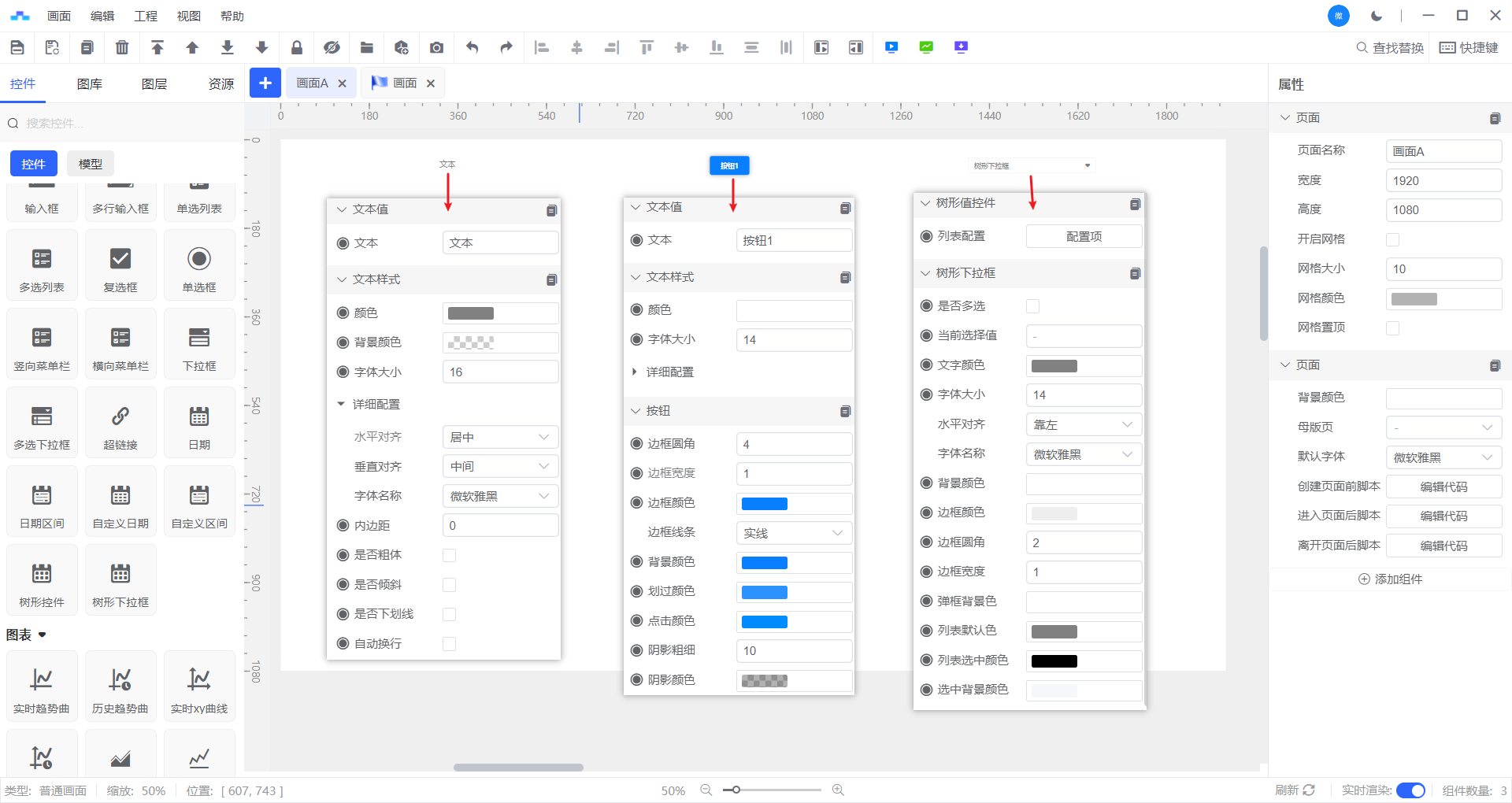

5.2元素属性： 每个元素独有的属性，可关联变量、事件实现动态效果，请参考控件说明 。

6.动态组件面板

对元素的功能进行扩展，按照功能分为5个类别

变量事件	界面事件	动画系统	数据联动
写入值	退出系统	闪烁动画	清除联动
复位	退出登录	心跳动画	事件联动
置位	弹出页面	轨迹动画
取反	跳转页面	数字属性动画
递增递减	显示隐藏	旋转动画
写入值	切换面板
写入值	自定义脚本
写入值	播放声音
写入值

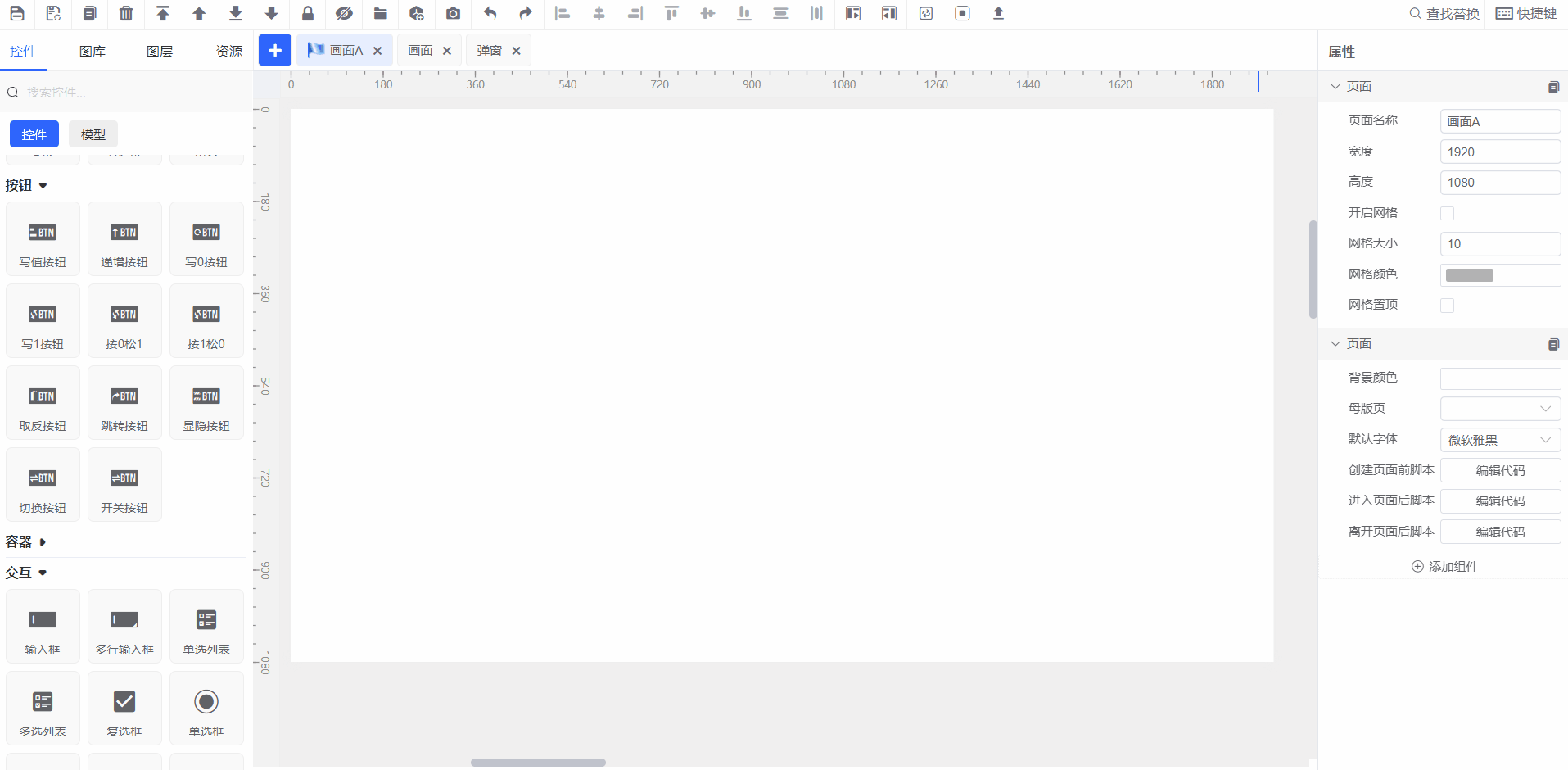

示例：按钮控制变量的同时、弹出窗口
