基础操作

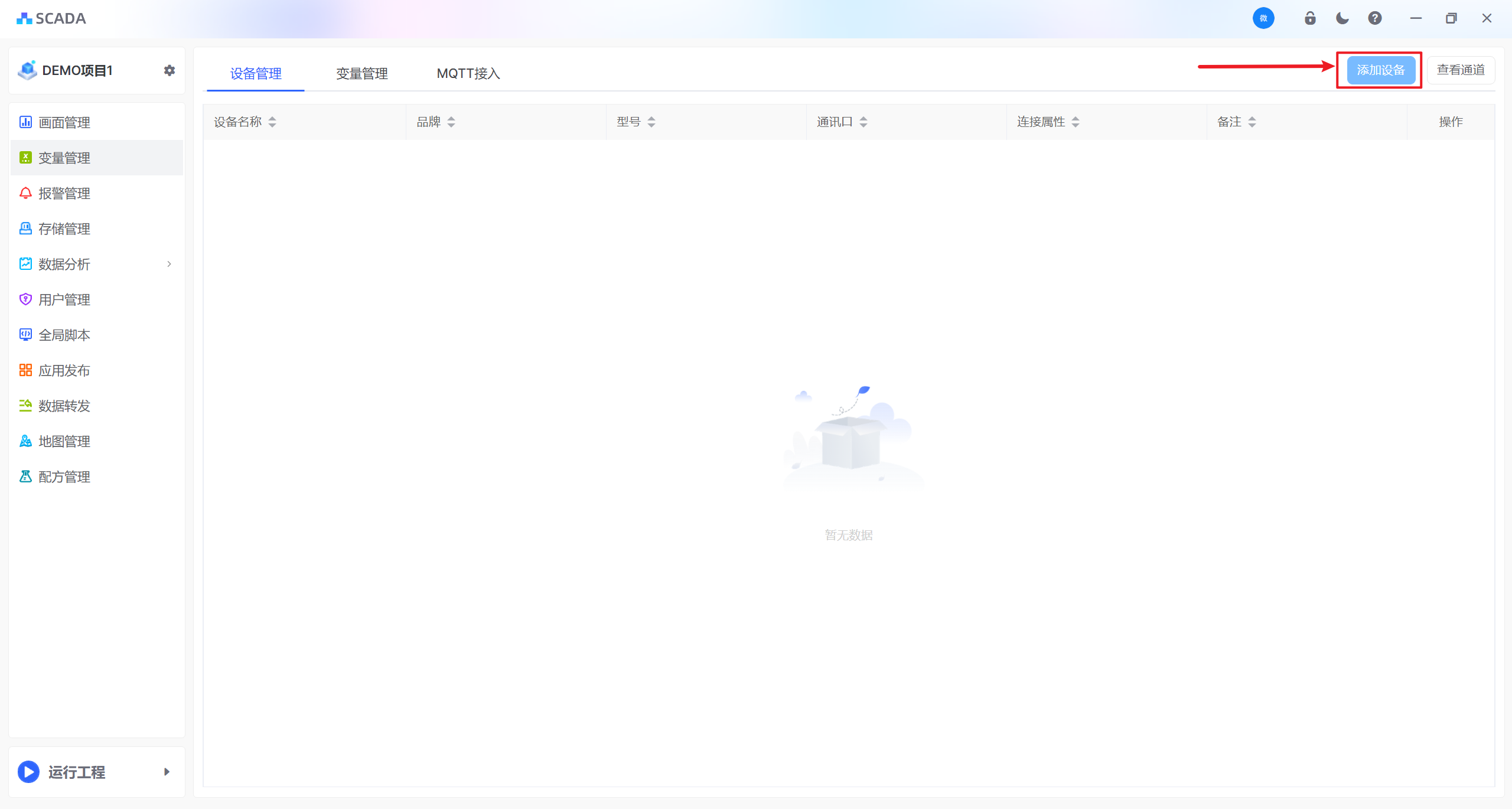

1、通过如下步骤：变量管理→设备管理→添加设备 完成新设备的创建。

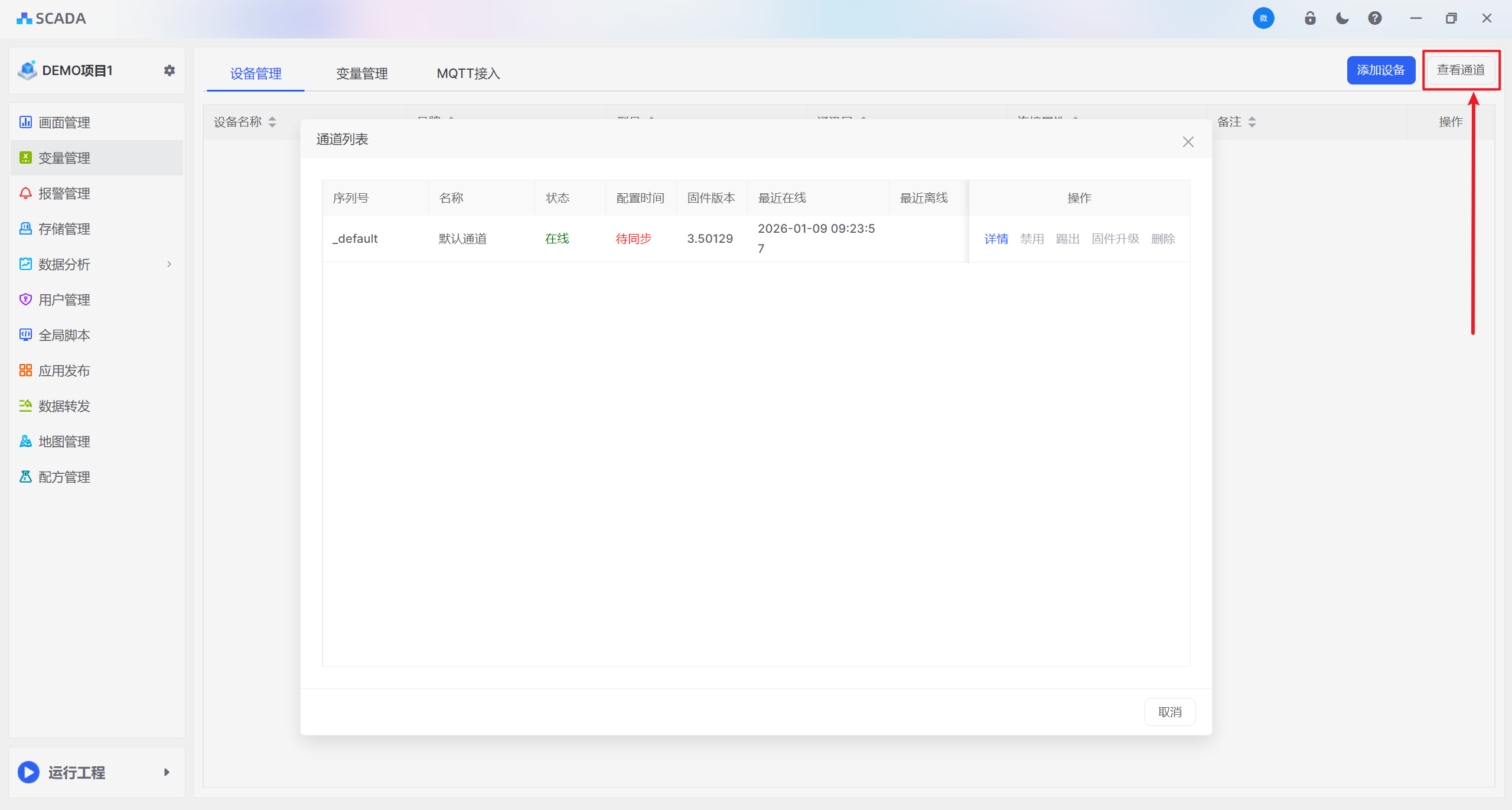

2、查看通道页面显示接入SCADA的设备列表，_default为SCADA本身所占用通道；如MQTT设备接入到SCADA中，则会在此页面显示对应的设备列表。

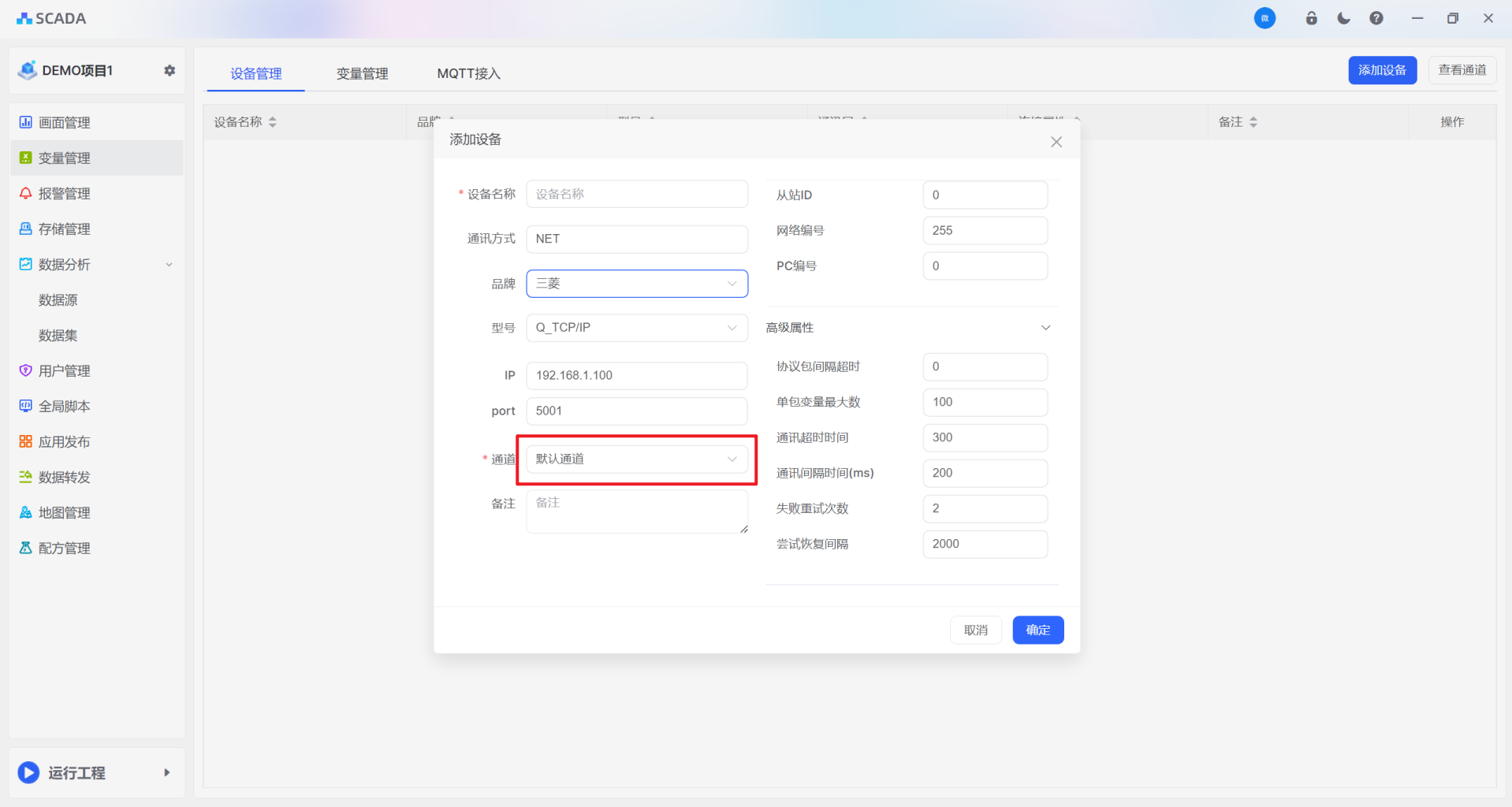

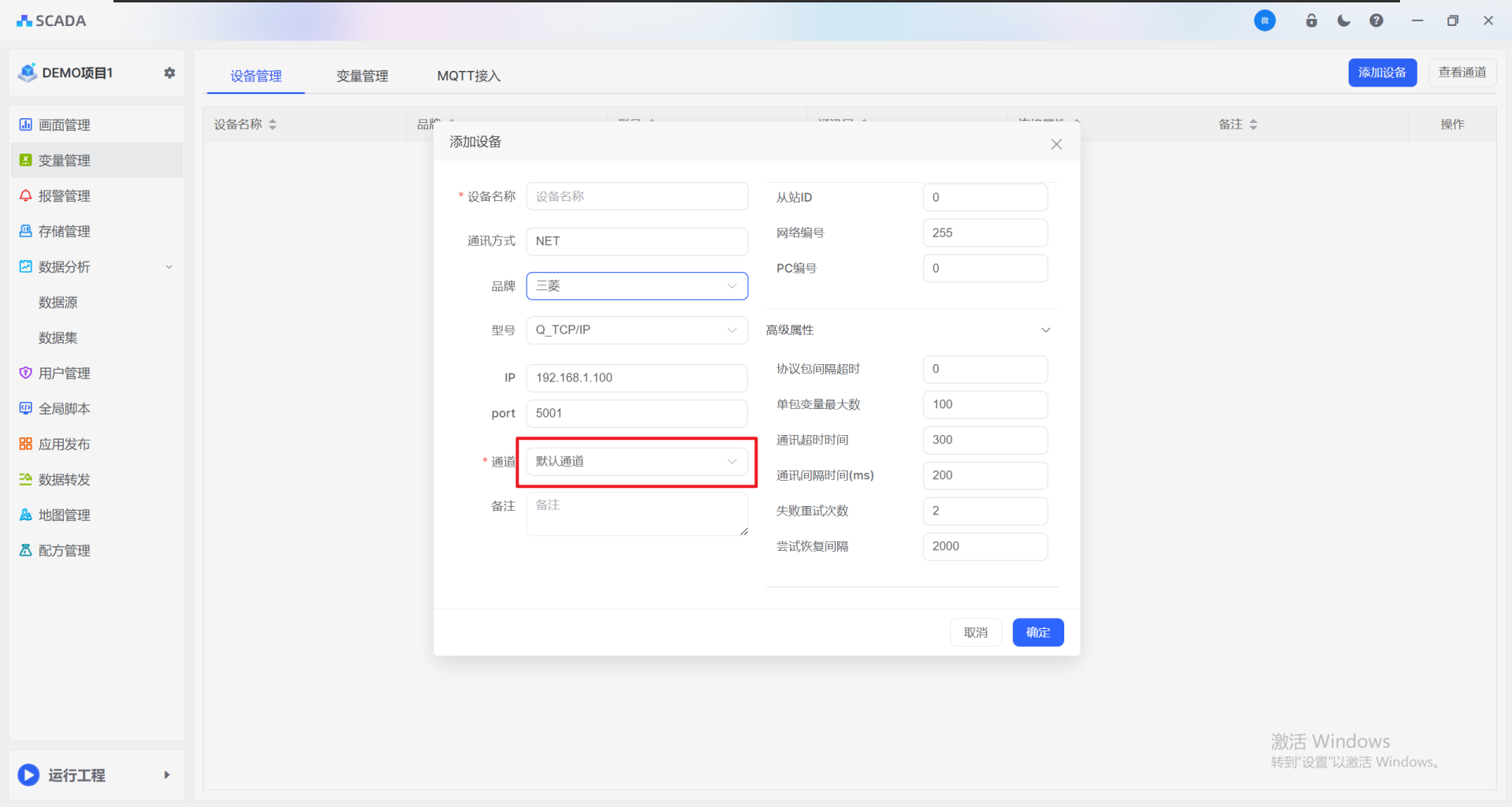

3、添加设备时，通道选择为默认通道则代表采用当前电脑的SCADA服务采集设备数据。

网口设置

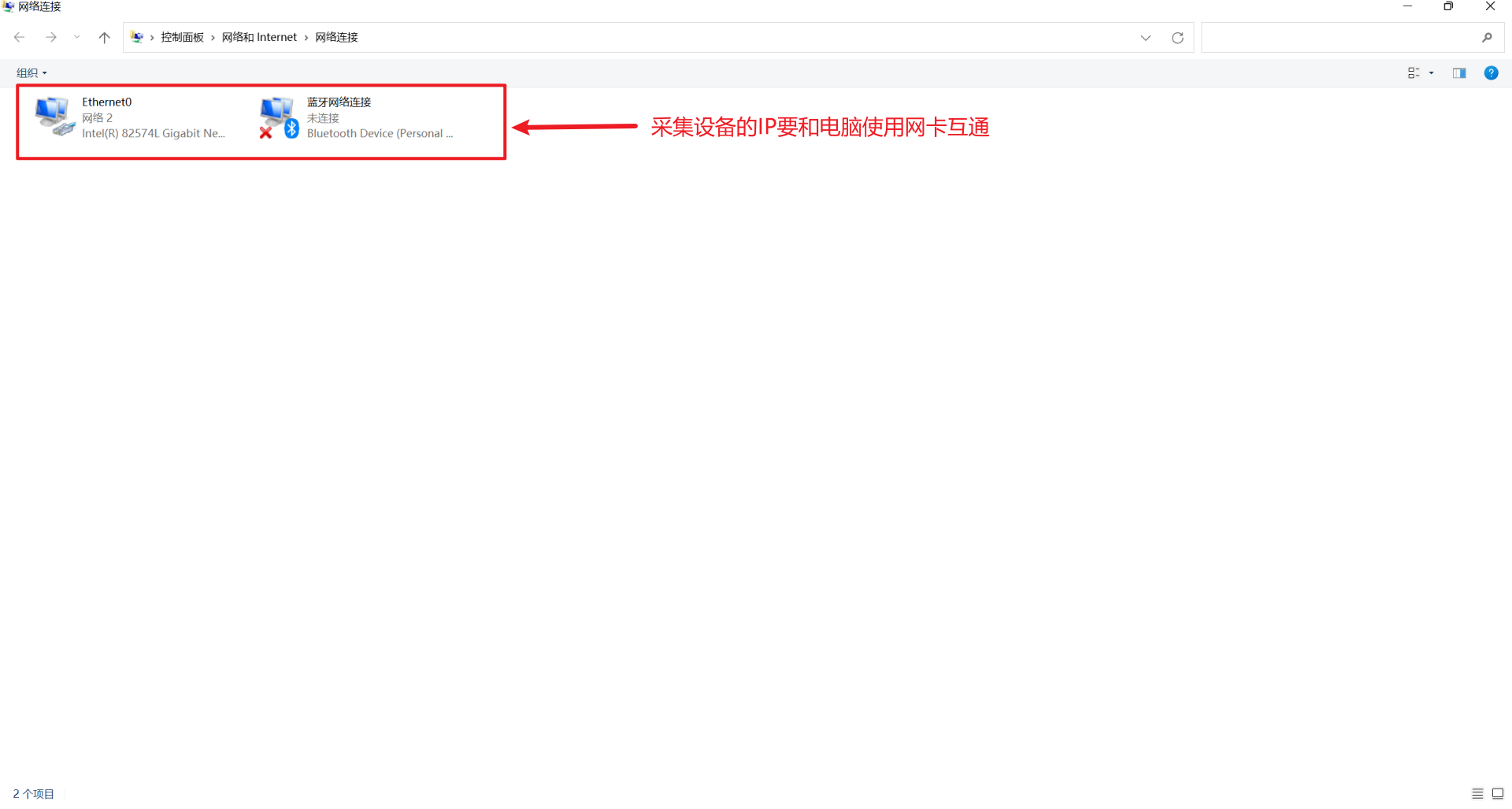

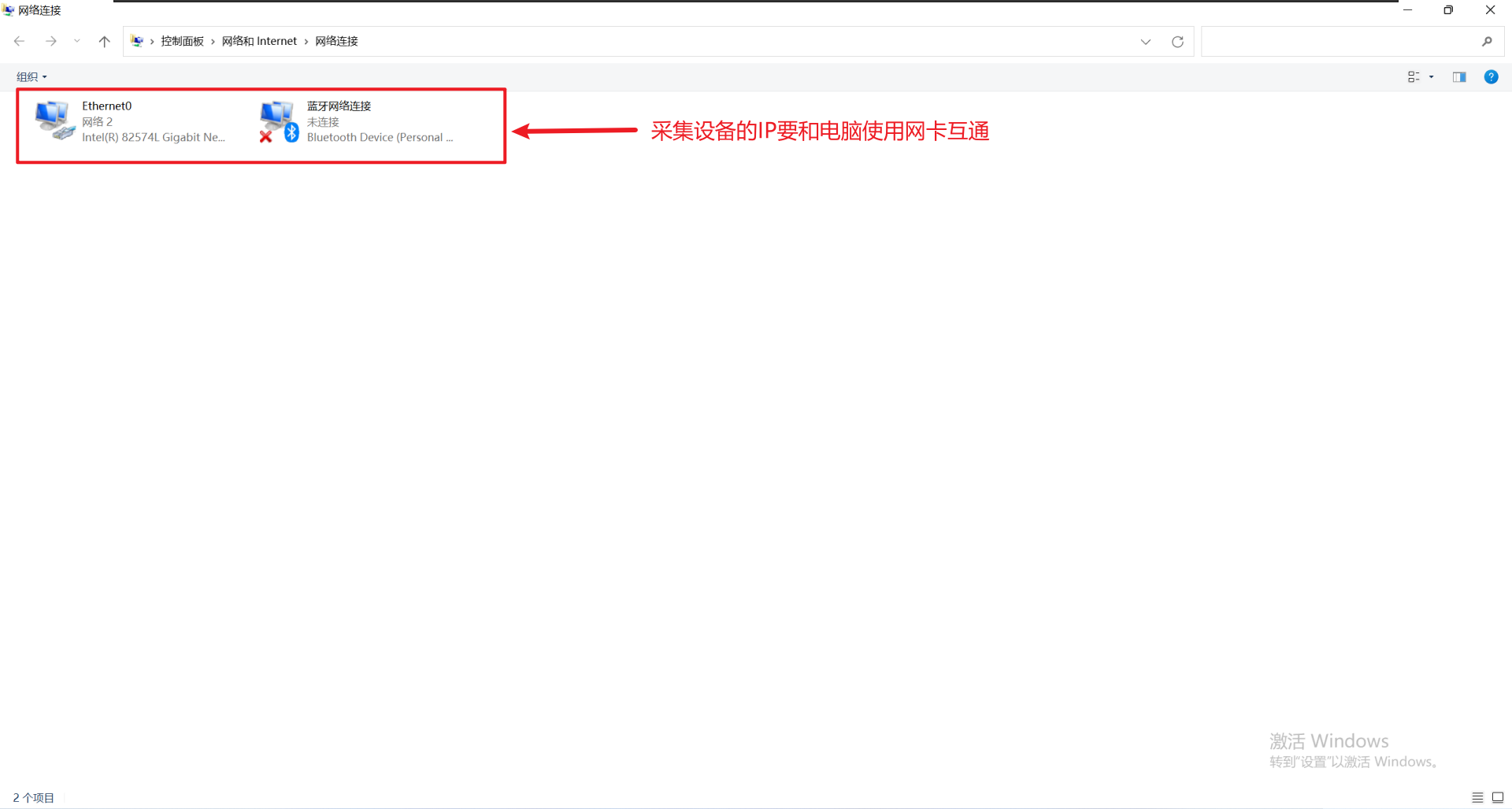

添加网口设备时，通讯方式选择为NET，然后将需要采集设备的ip地址和端口号输入；需要保证设备IP和本机电脑IP在同一局域网或保证互通。

说明

说明：添加设备选择完协议后，不能进行变更（同类型协议除外），必须新建设备完成设备的替换。

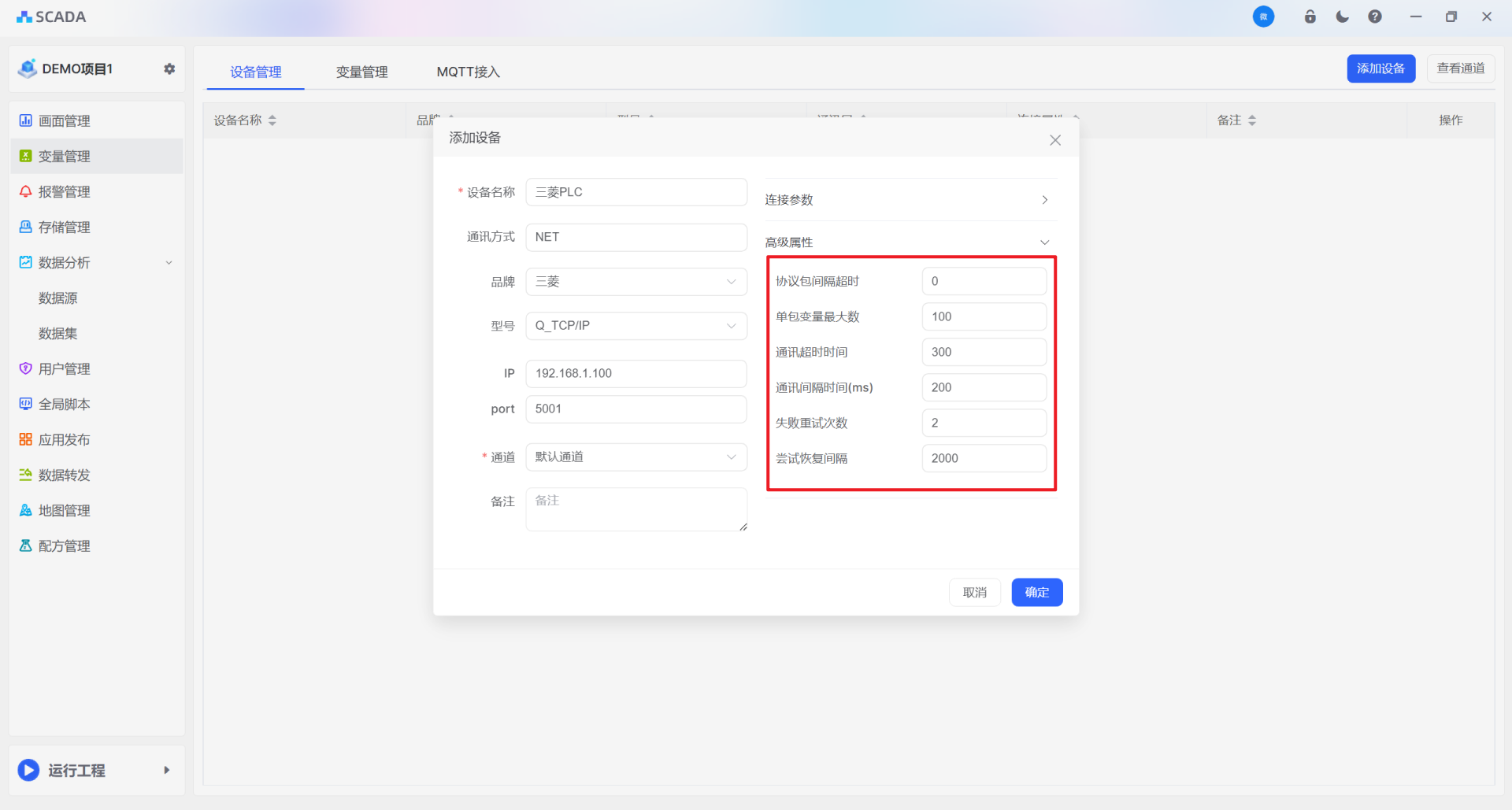

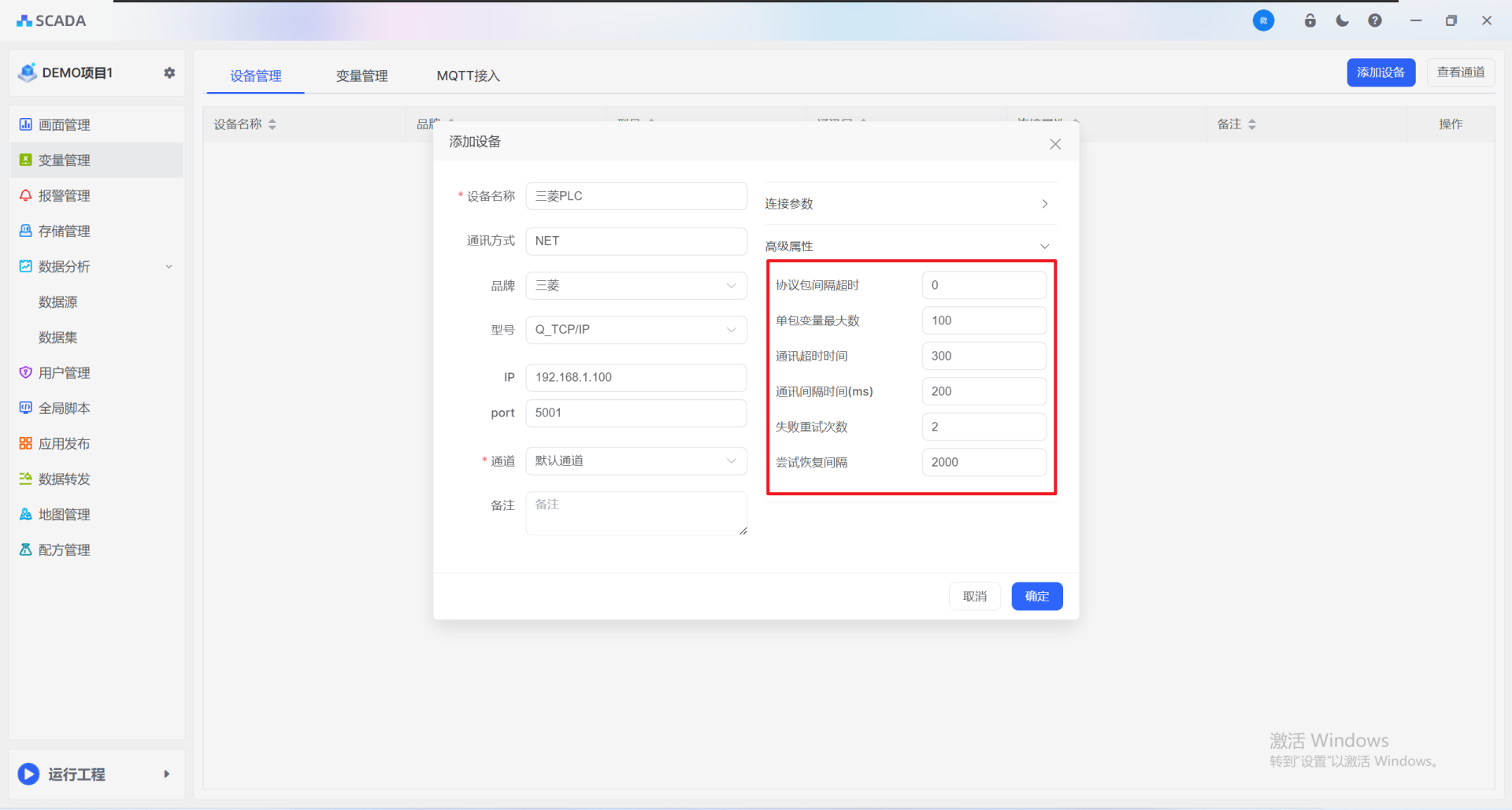

高级属性

所有PLC都支持以下参数设置

• 协议包间隔超时：单包报文发送后在此间隔时间等待的回应时间

• 单包变量最大数：一个协议包内能够采集的最大变量个数，最小设置2

• 通讯超时时间：通讯在此间隔时间等待的回应时间

• 通讯间隔时间(ms)：每个协议包发送的间隔时间

• 失败重试次数：通讯失败后连续重连的次数

• 尝试恢复间隔：通讯失败后尝试恢复时间间隔

添加设备

以ModbusTcp采集为例：

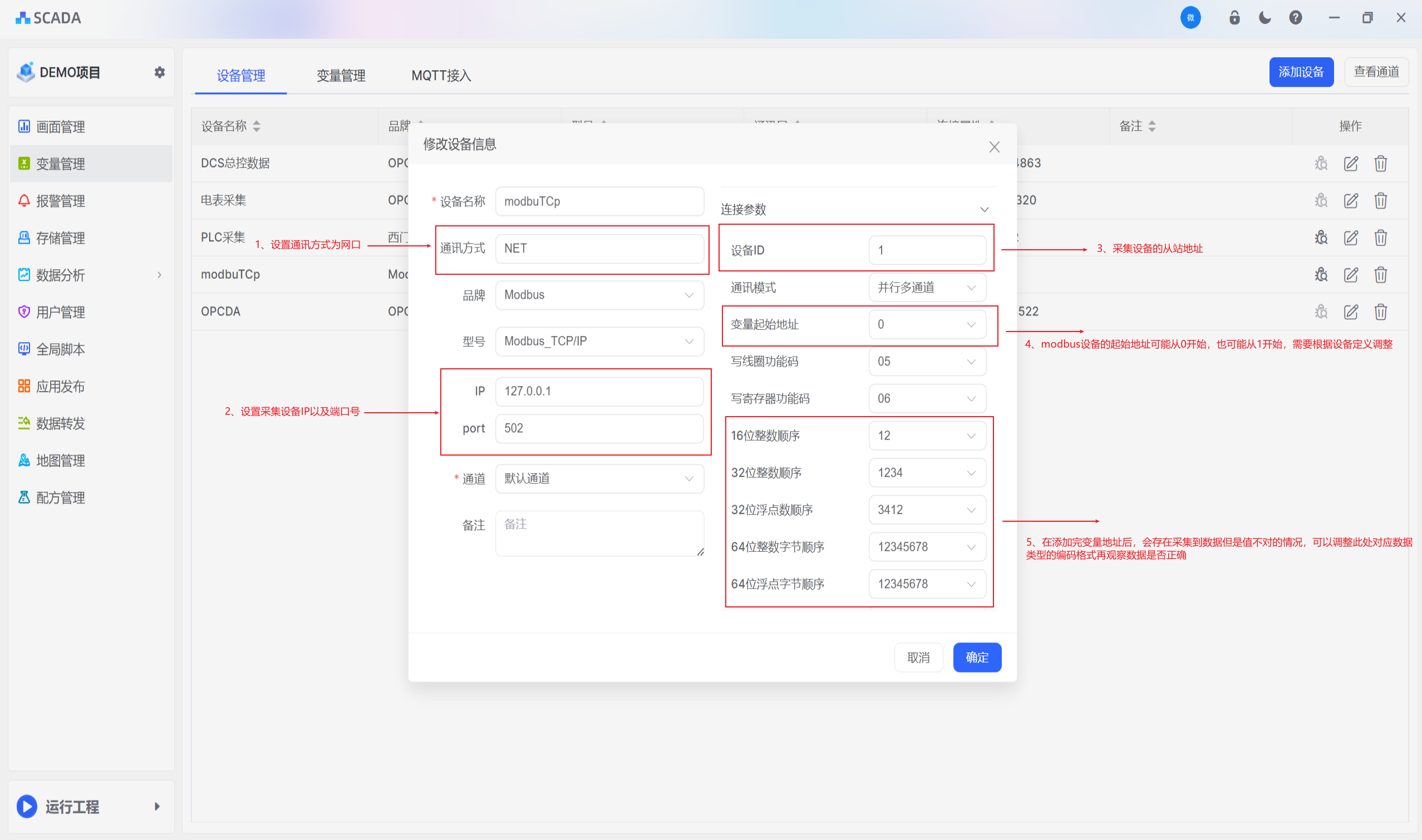

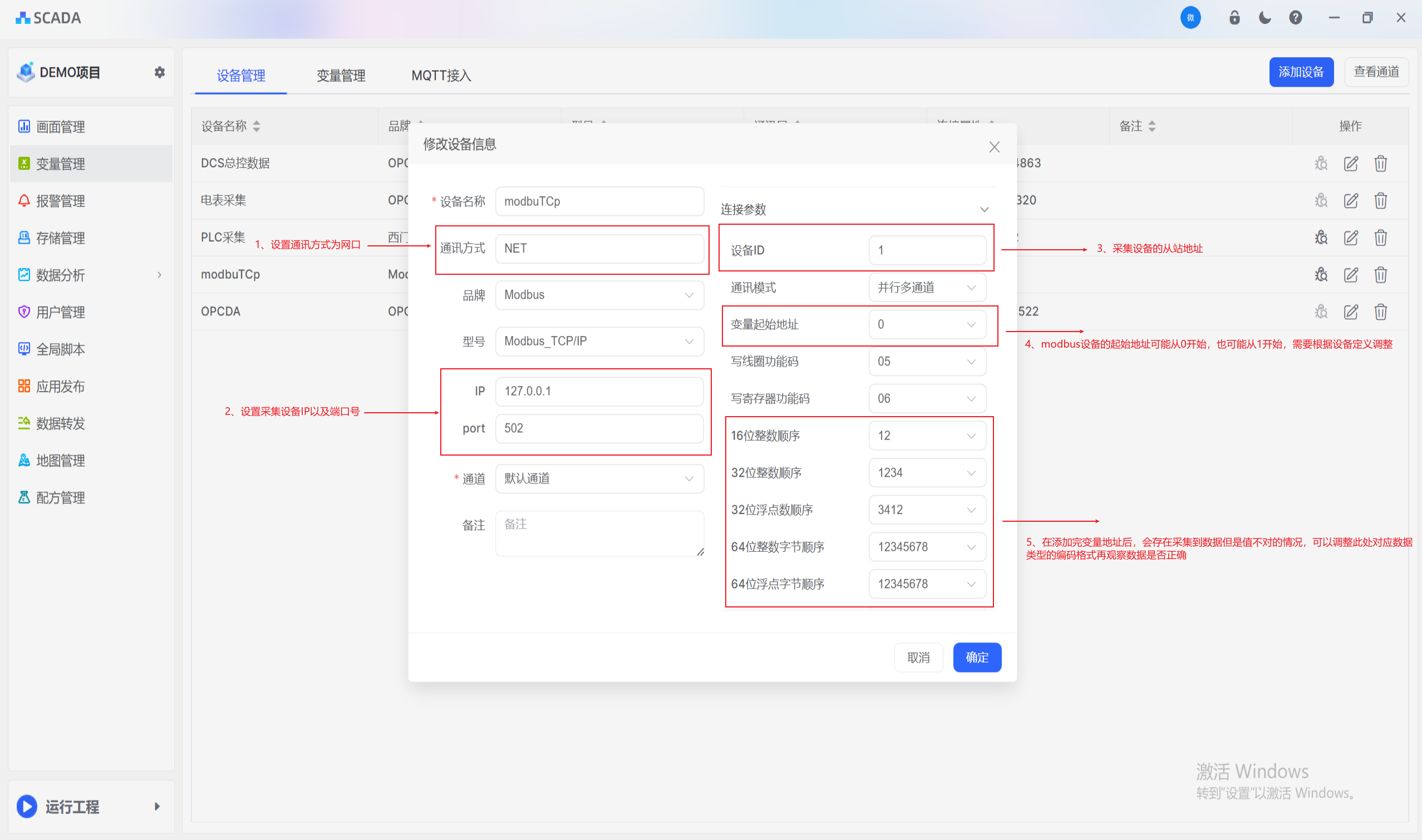

1、首先添加设备，主要参数需要重点关注；

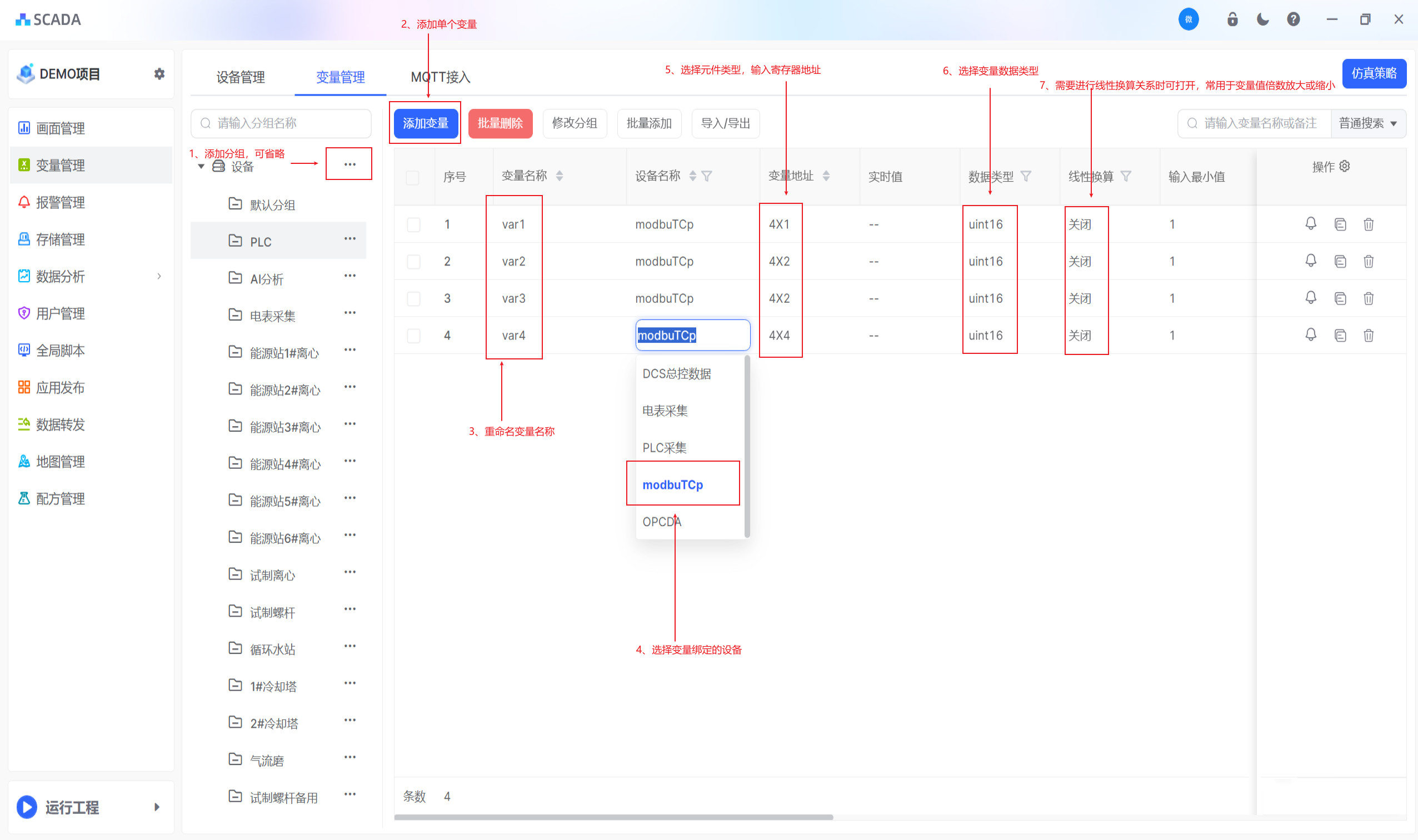

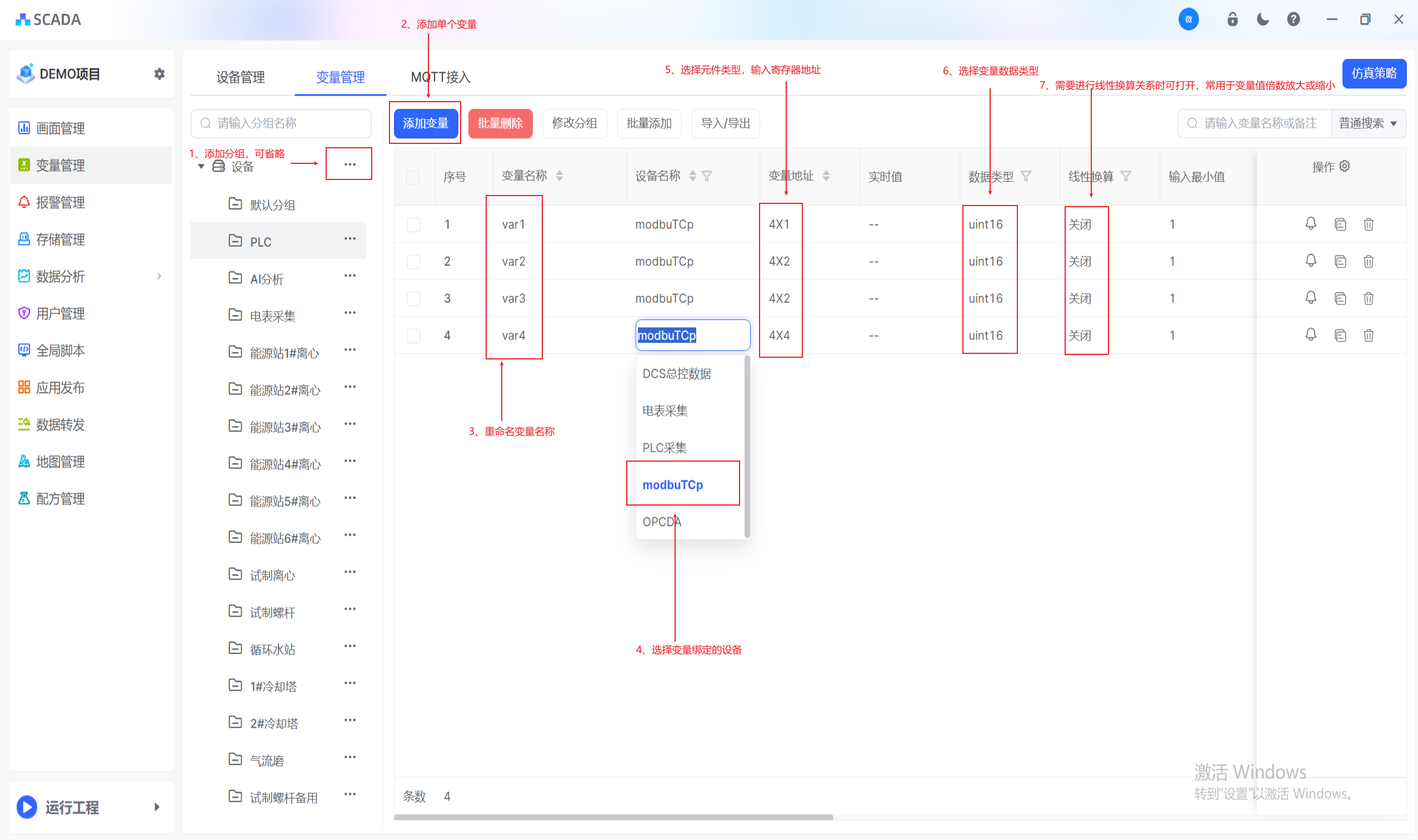

2、然后在变量管理内添加变量并绑定到对应设备；

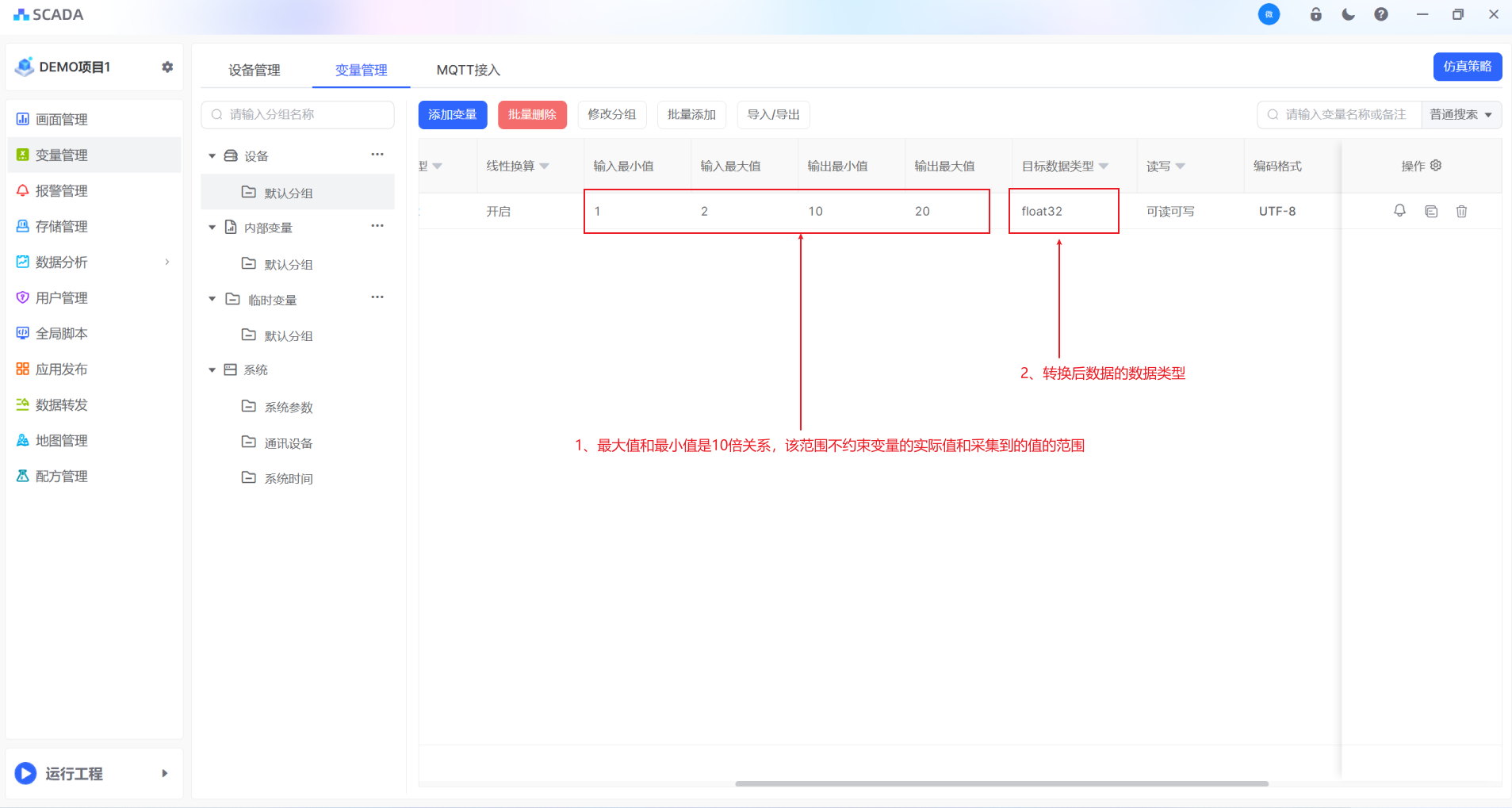

3、如按照以下规则添加线性换算，则采集到的值会将原始值放大10倍显示；同理，在系统中下发的数值到设备时也会缩小10倍；

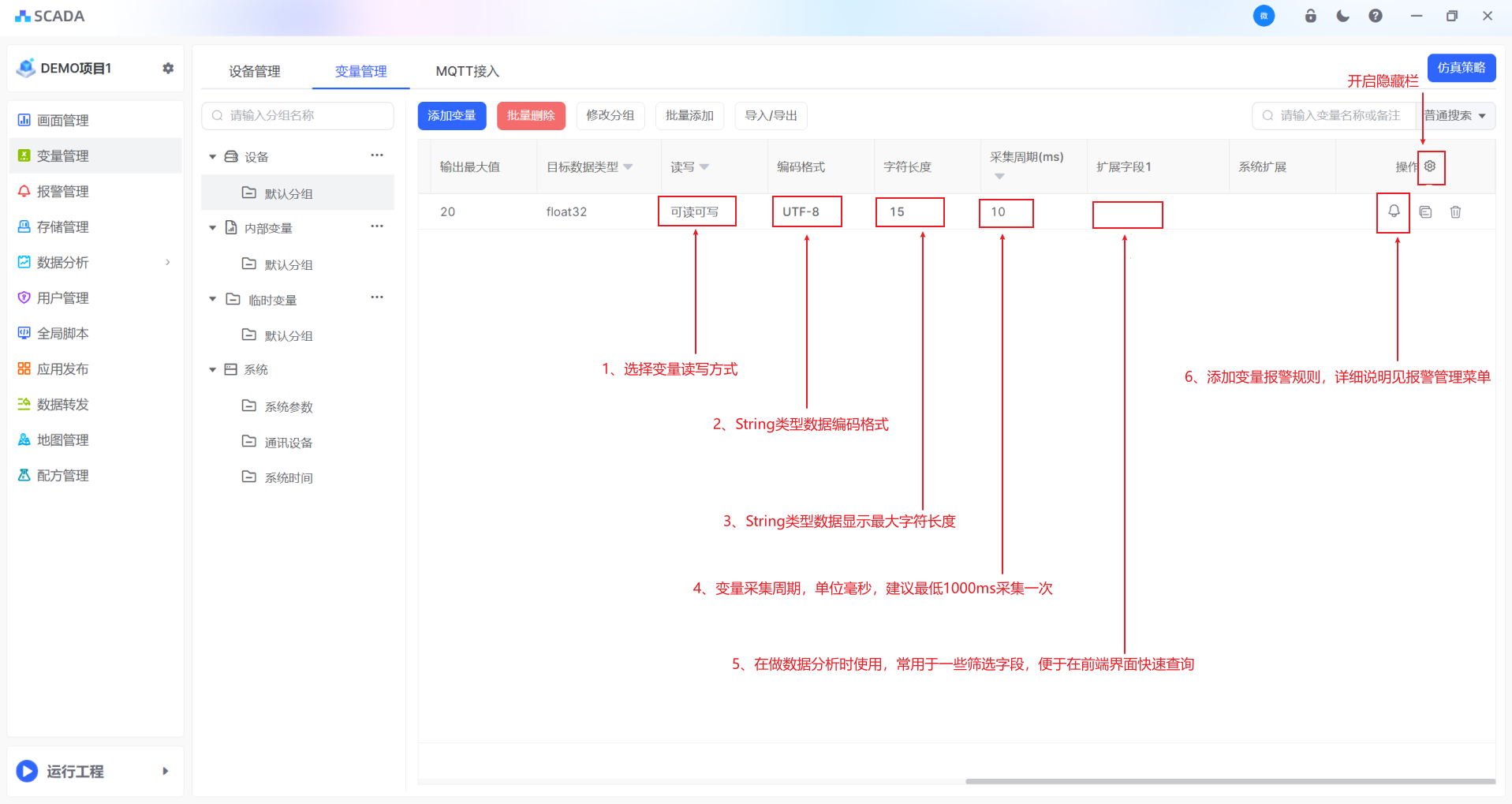

4、以下参数可以根据变量实际使用以及场景选择设置；

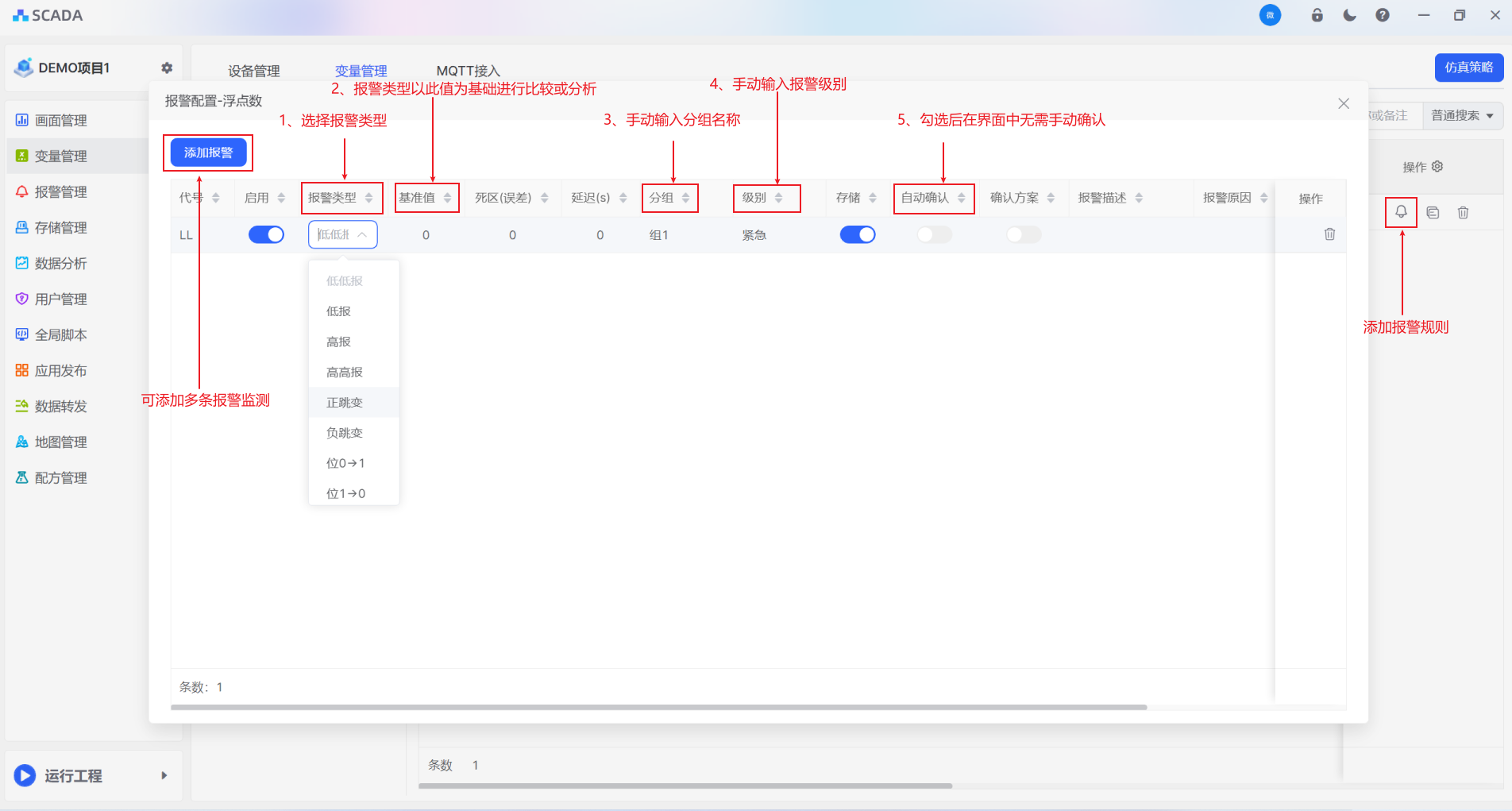

5、关于变量的报警设置，常用参数如下

6、也可以通过批量添加以及导出导入的方式快速添加变量，详细操作见变量管理→设备变量
