折线图

图表类型	说明	应用场景
折线图	展示一个或多个独立数据系列随时间的变化趋势	例：电机温度24小时波动
堆叠折线图	展示多个可加性数据系列的累积总量及其各部分对整体的贡献变化	例：工厂总用电量 = 空调 + 照明 + 生产设备 ，看每个环节占比趋势
面积图	在折线图基础上填充颜色区域，强化“总量”或“累积量”的视觉感知	例：展示工厂日总电力、水、气消耗量随时间的变化
精致面积图	和普通面积图功能一致，但是在样式上做了美化	例：电机机每月累计运行小时数，用于评估设备负荷与寿命

精致面积图、折线图、堆叠折线图、面积图，配置方法完全一致，以折线图为例介绍使用方法

基本属性

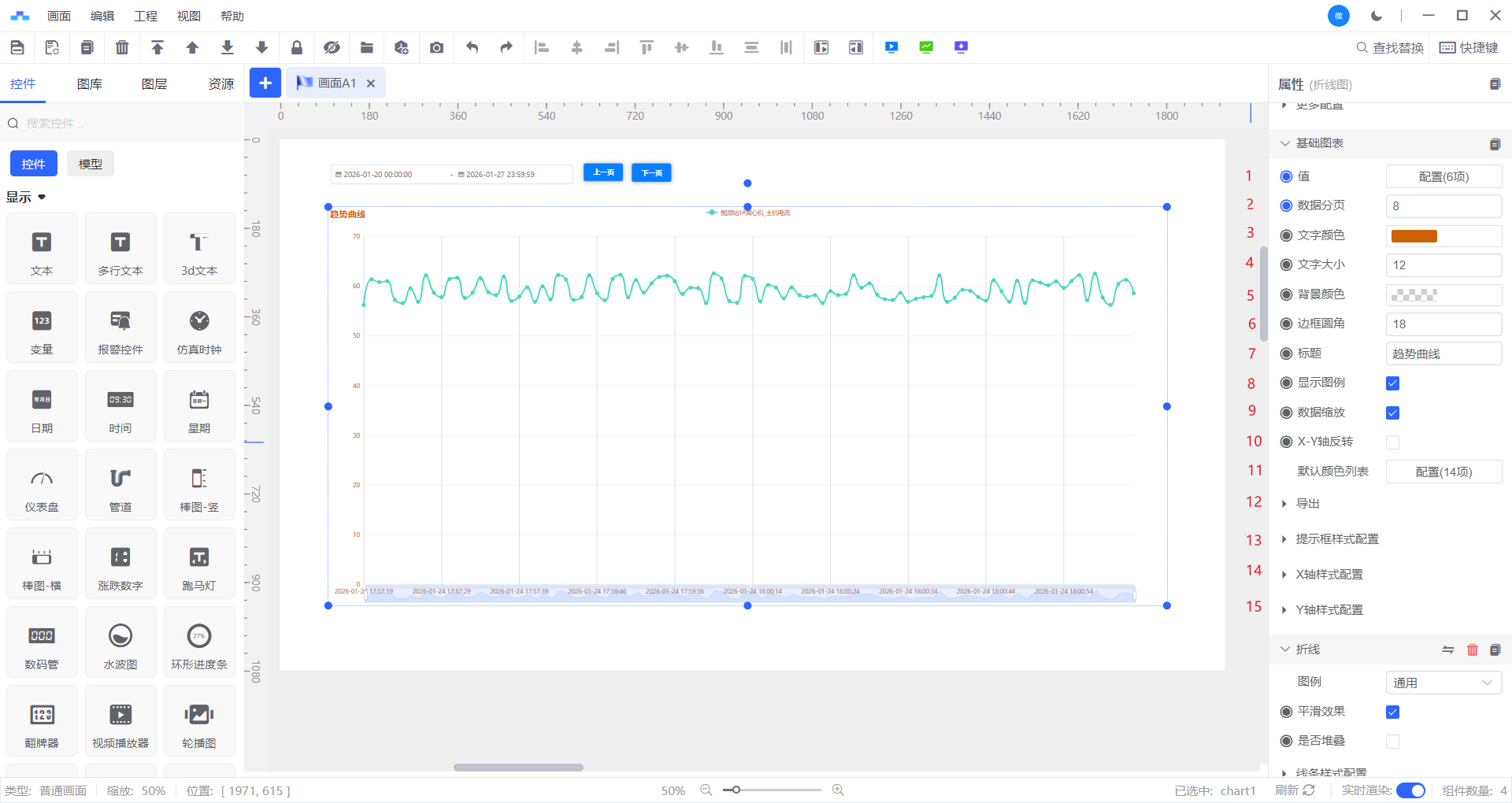

基础图表

属性	解释
1.值	绑定变量，操作方法点击此处查看详细操作
2.数据分页	单页曲线显示数据最大值：10000条，如果查询条件的数据超过10000，则可以通过分页实现展示，操作方法点击此处查看详细操作
3.文字颜色	折线图表所有文字的显示颜色
4.文字大小	折线图表所有文字的大小
5.背景颜色	折线图的背景颜色，默认为透明色
6.边框圆角	折线图圆角大小，前提需要设置：背景颜色
7.标题	在折线图左上角显示当前折线图的名称
8.显示图例	显示关联的变量名称以及对应的颜色
9.数据缩放	对折线图进行放大缩小
10.X-Y轴反转
11.默认颜色列表	多个变量的默认颜色
12.导出	将折线图的内容导出为：Excel或者图片，同时支持打印，操作方法点击此处查看详细操作
13.提示框样式	在运行态，鼠标移动到折线图之后，显示数据点的样式。
14.X轴样式配置	X轴线颜色、轴线显隐、分割线样式+颜色等属性配置
15.Y轴样式配置	X轴线颜色、轴线显隐、分割线样式+颜色等属性配置；多Y轴：用户多个不同单位的数值在同一个图表进行分析，操作方法点击此处查看详细操作；自定义值范围：Y轴上下限自定义设置

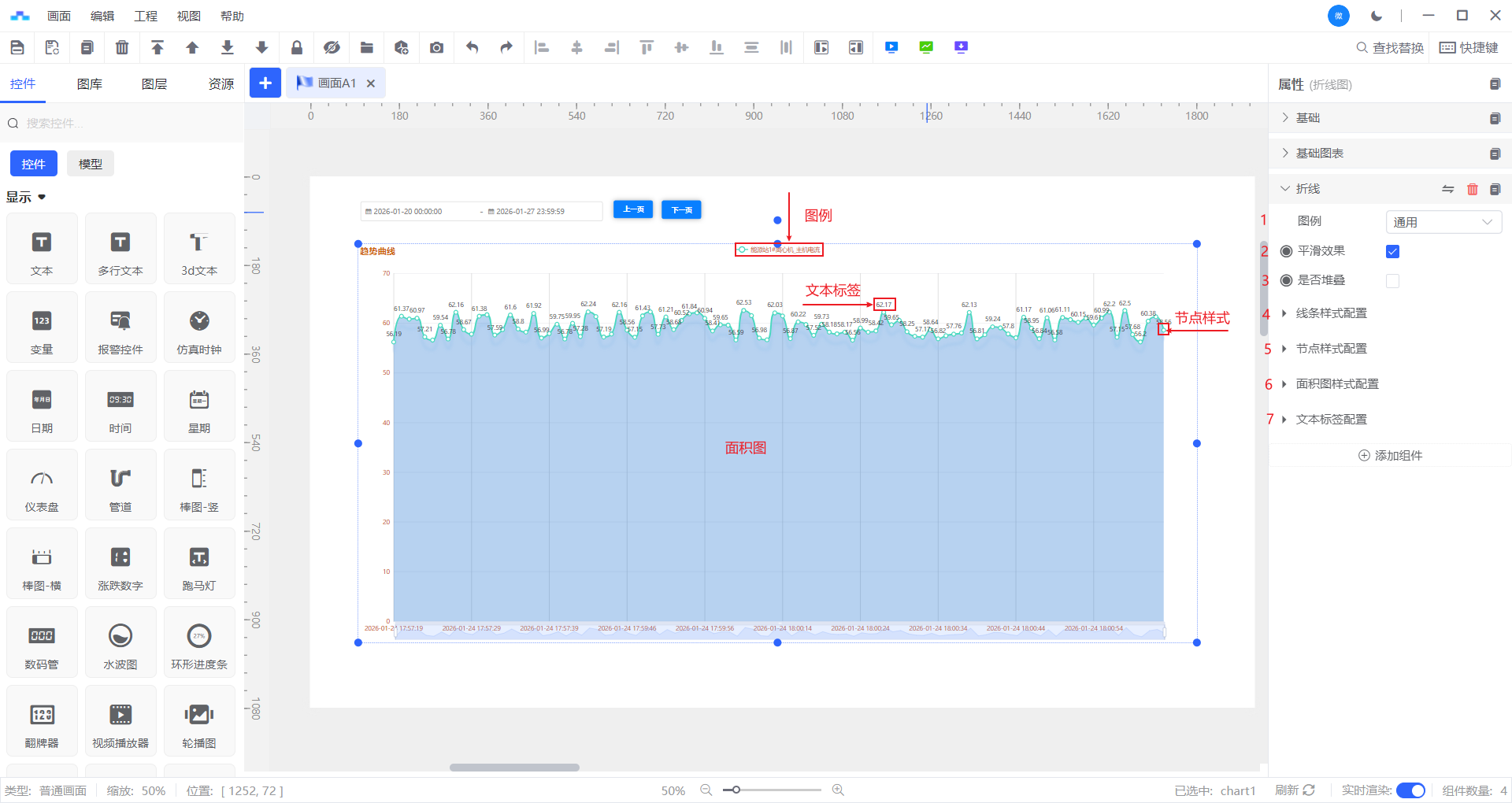

折线

属性	解释
1. 图例	图表上显示变量的名称与对应折线的颜色
2. 平滑效果	不勾选则呈现最原始的趋势效果，勾选则呈现出平缓变化的美化效果
3. 是否堆叠	通常用与展示子系统变量占比情况
4. 线条样式配置	折线图的样式配置：粗细、颜色等
5. 面积图样式配置	是否启用面积图样式
6. 文本标签配置	折线图上显示当前的数据值

应用场景

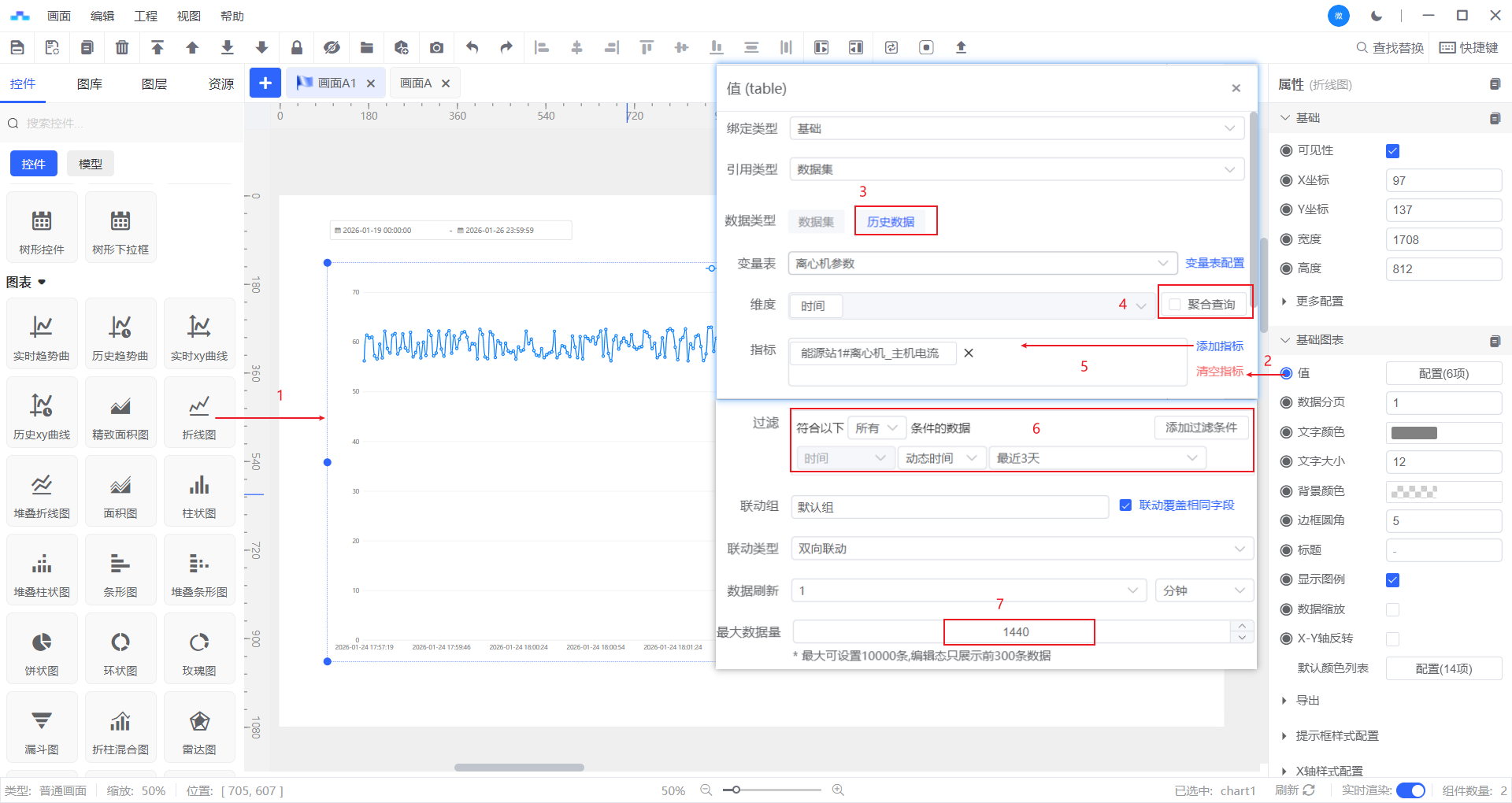

历史数据

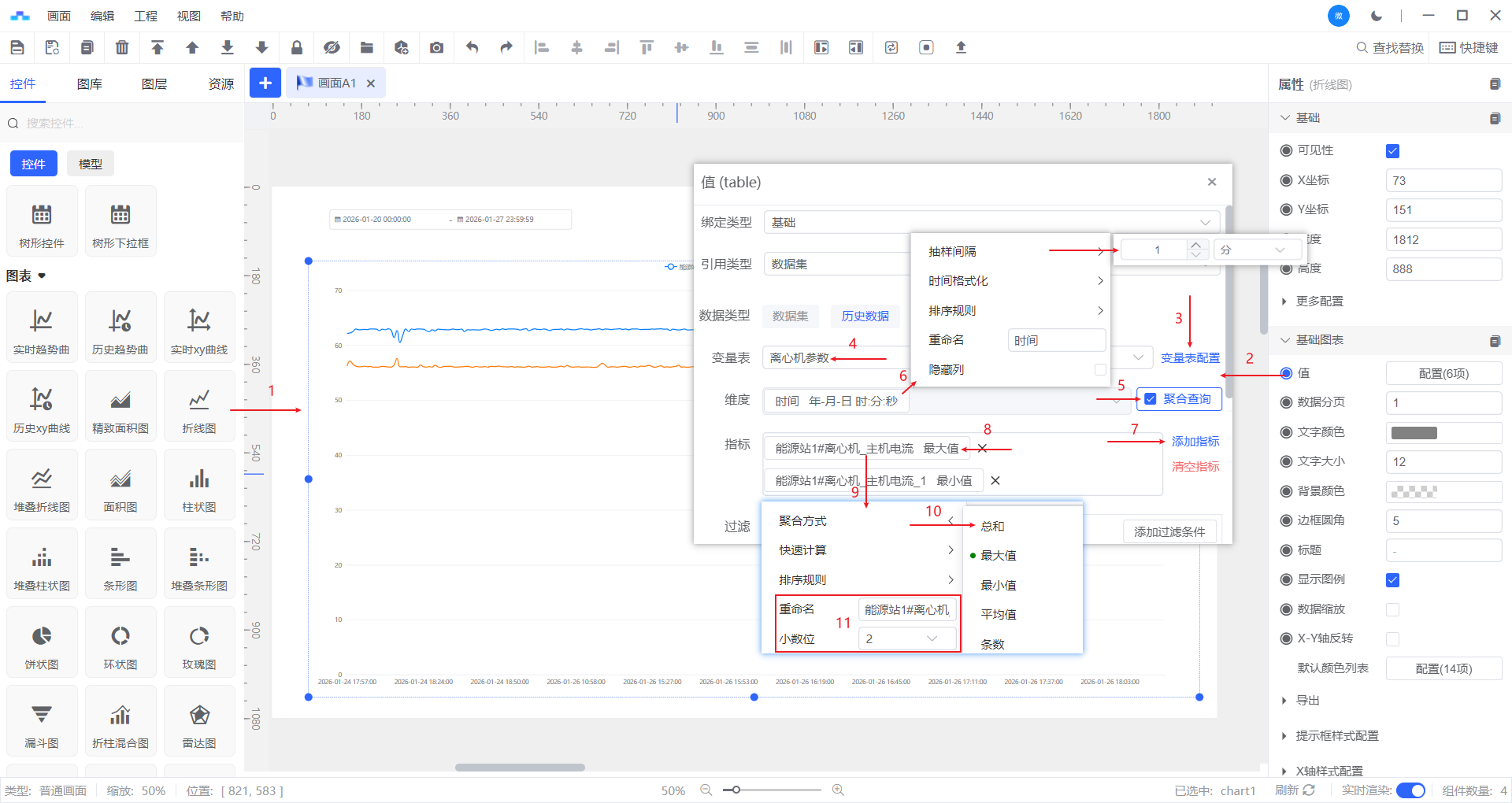

1. 展示离心机运行电流的原始数据

2. 展示离心机运行电流谷值和峰值

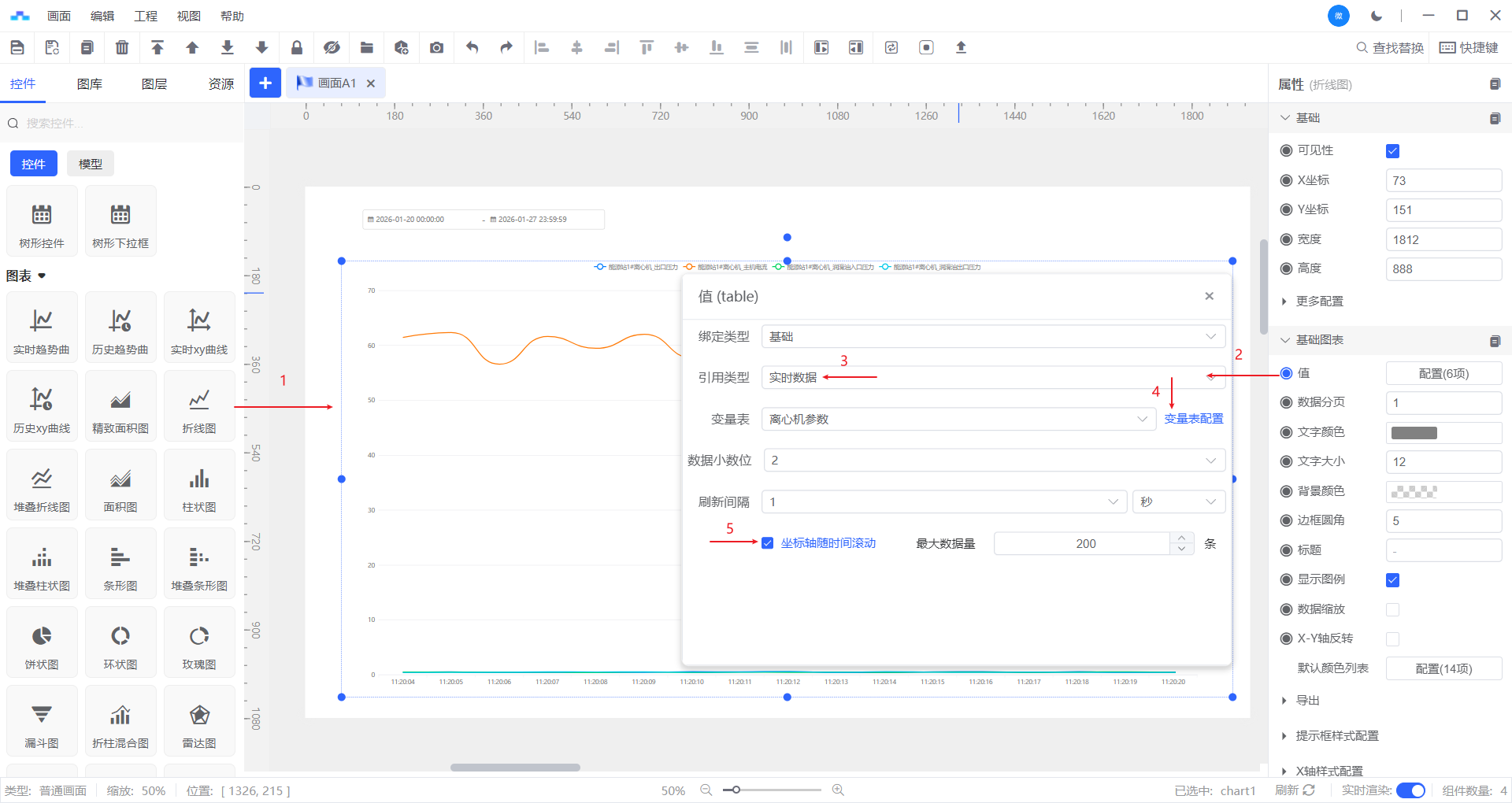

实时数据

温馨提示

折线图所展示的实时曲线，切换页面后曲线会重新开始绘制

折线图具备展示实时数据的能力，但是建议使用 实时趋势曲线 来展示

数据分析

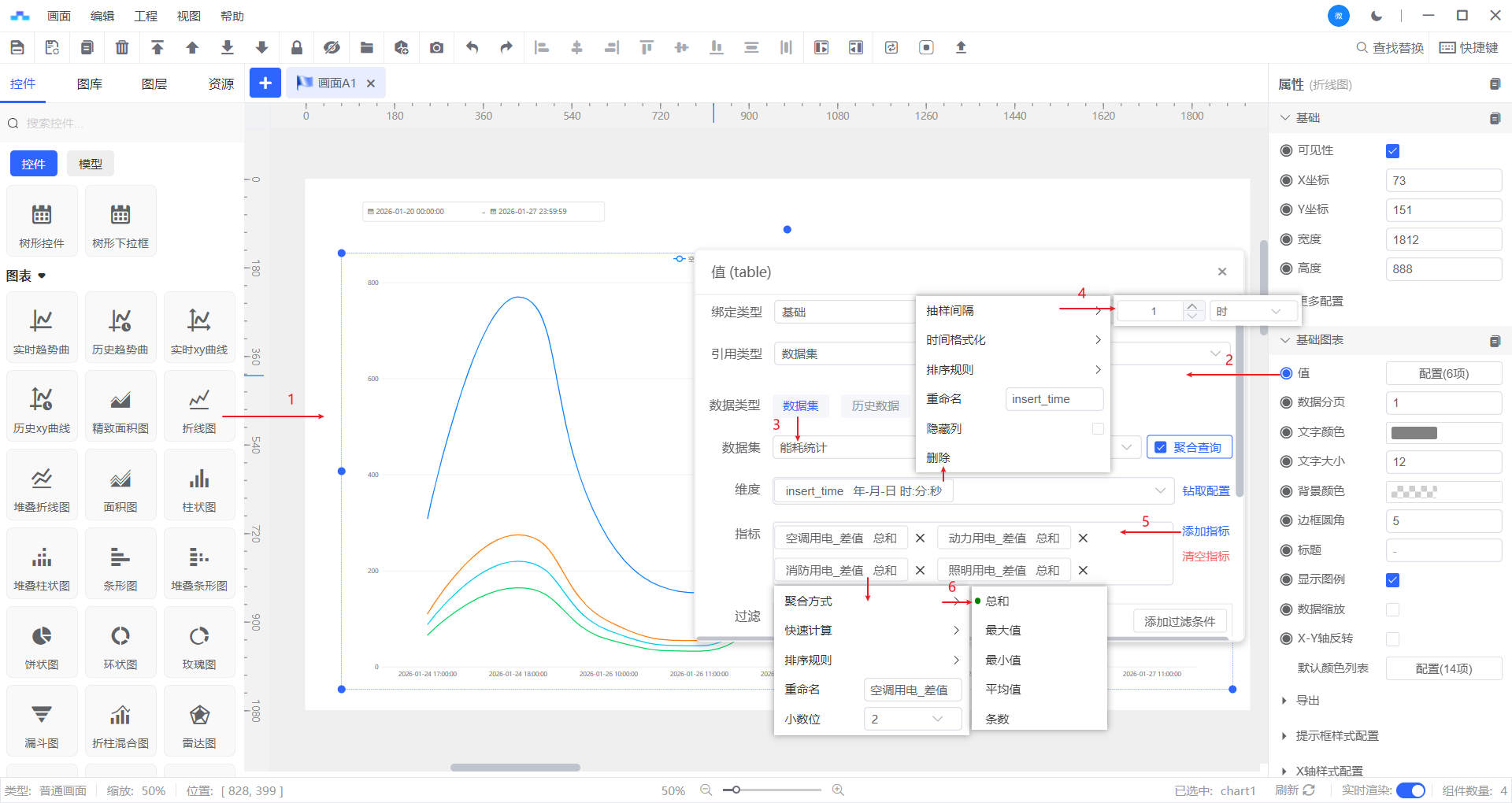

用于呈现数据分析中的数据

数据分页

图表最大能渲染10000个数据点，当数据超过限制的时候，则采用分页展示的方法

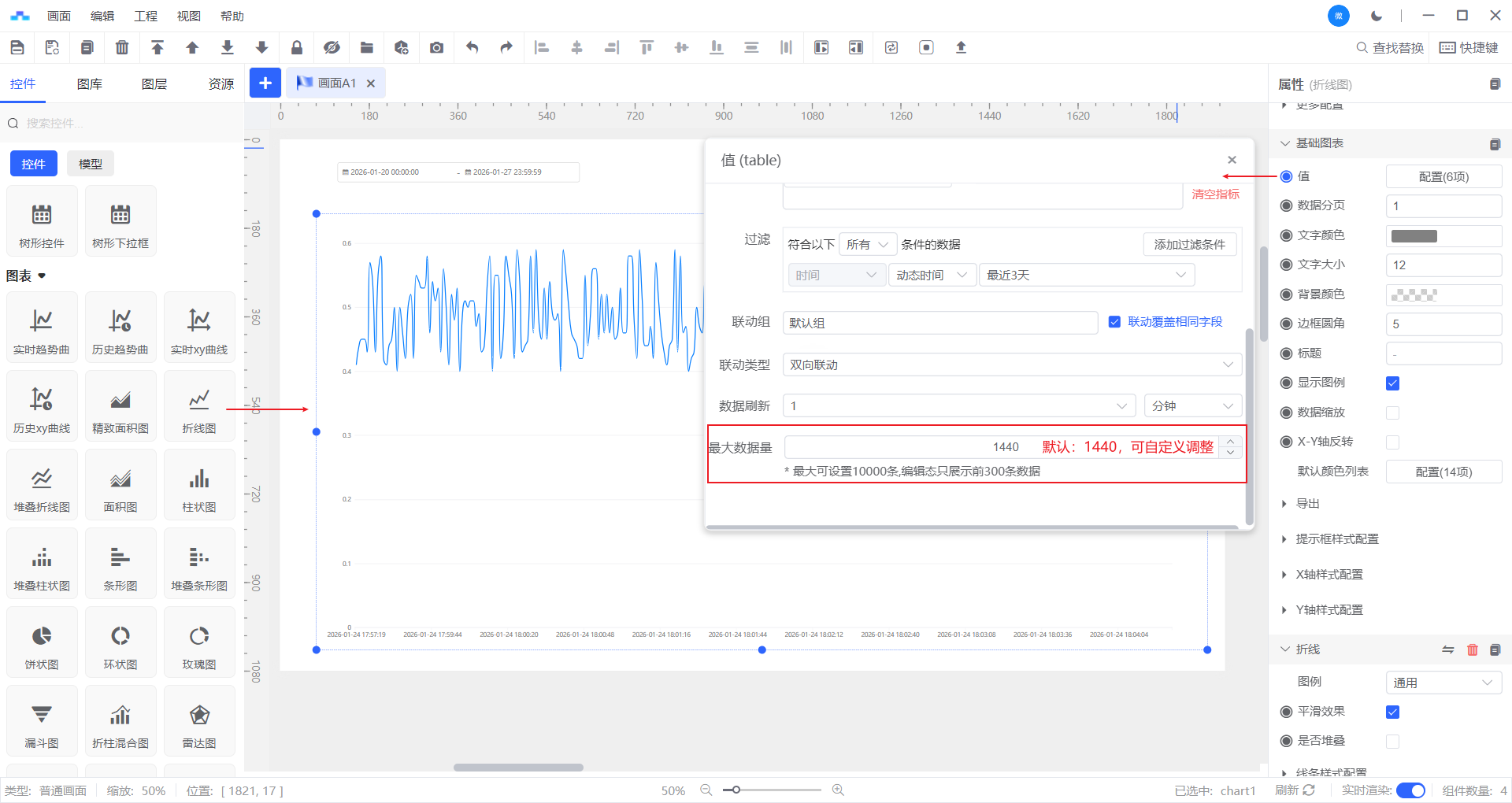

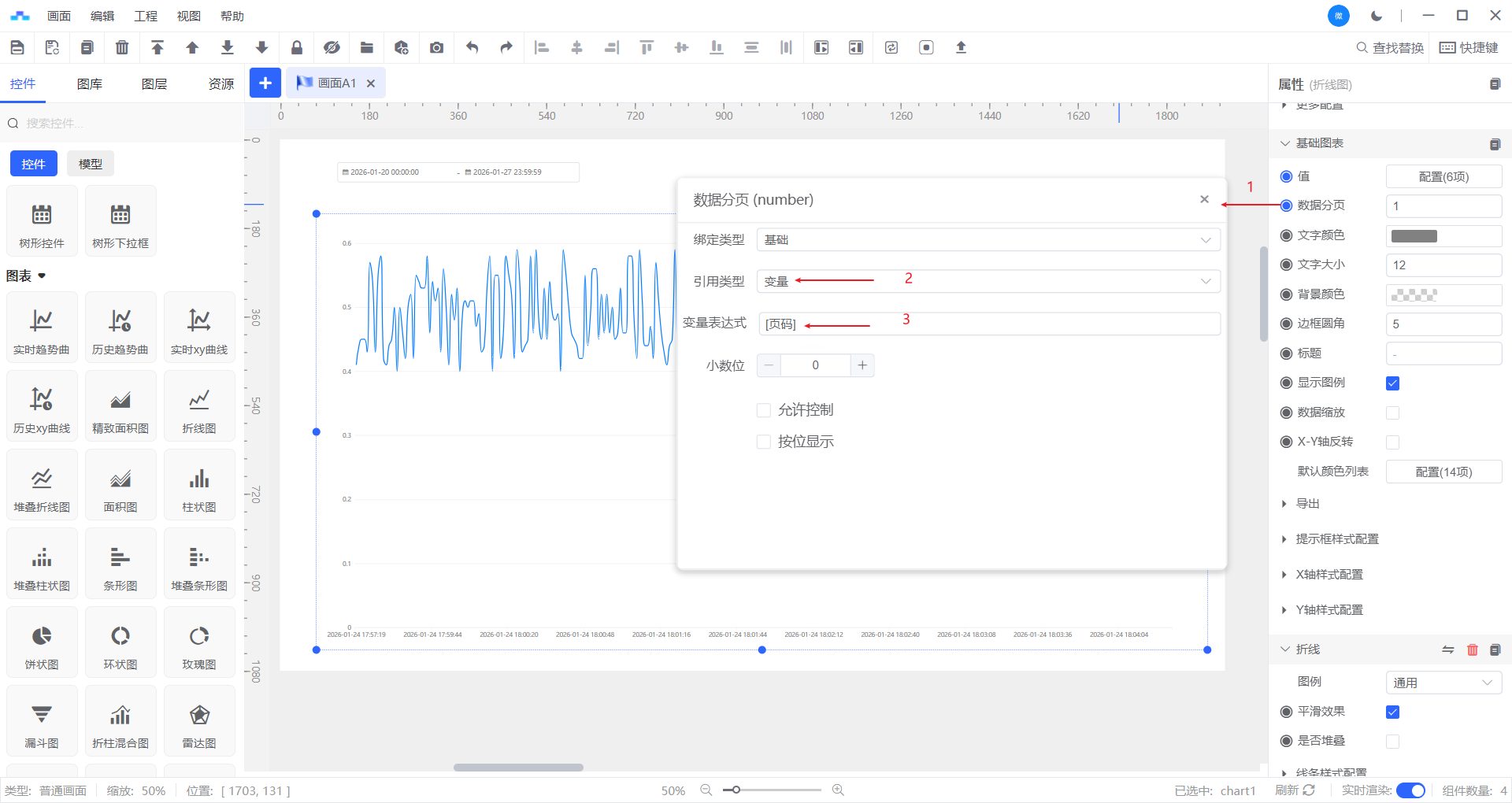

1. 添加变量，设置最大点数

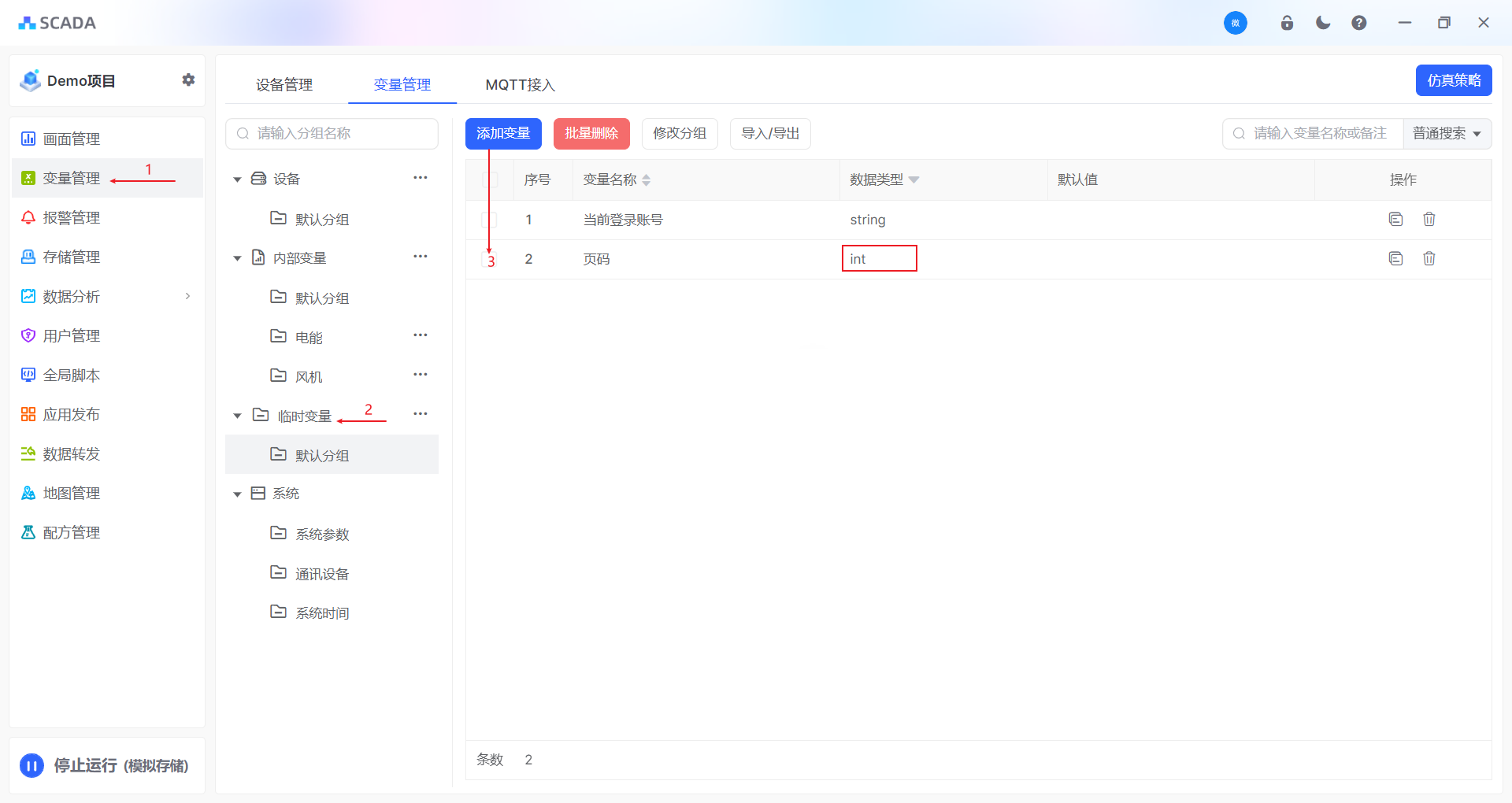

2.创建临时变量显示页码

创建临时变量，用于显示当前页码情况

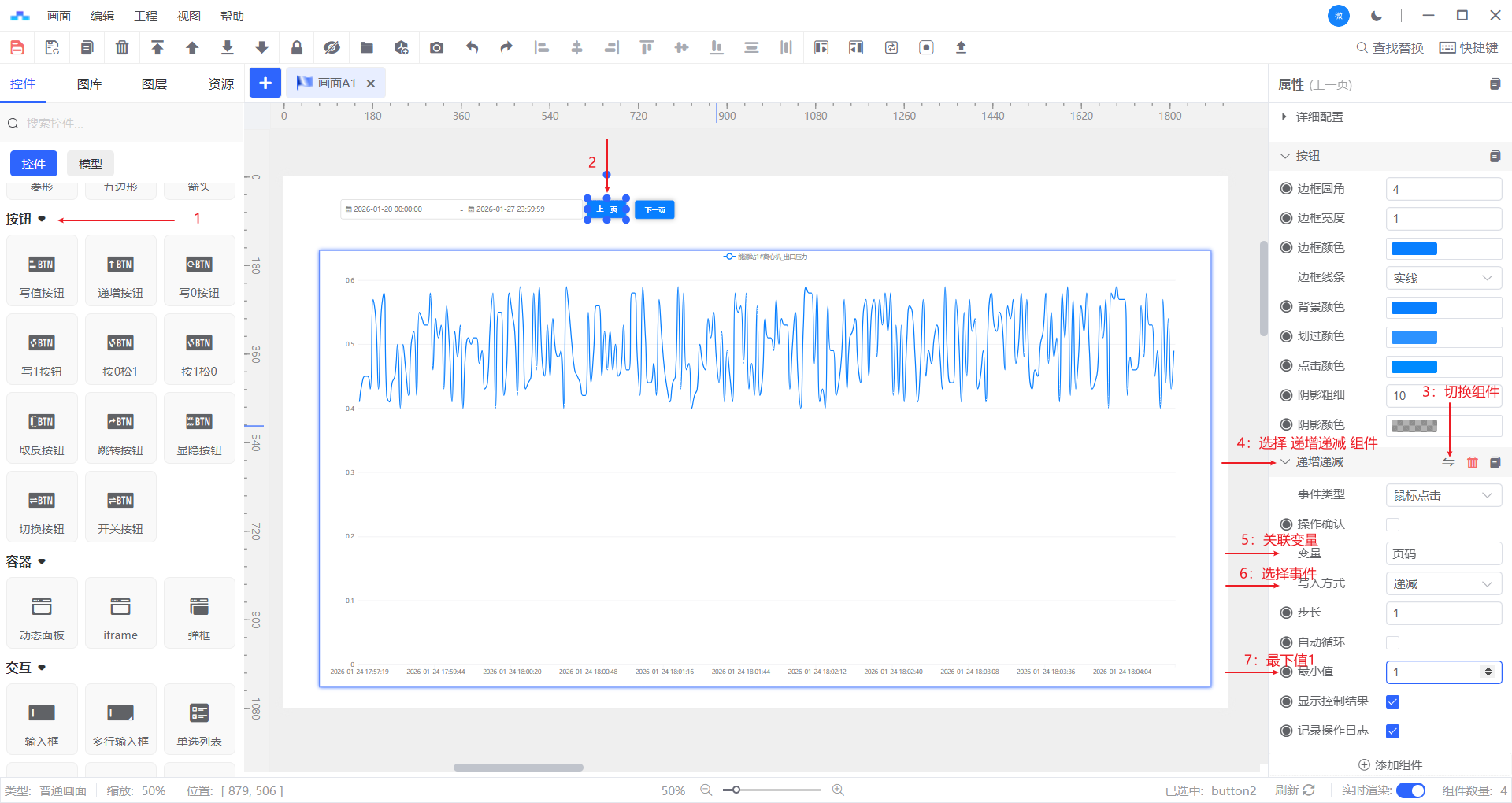

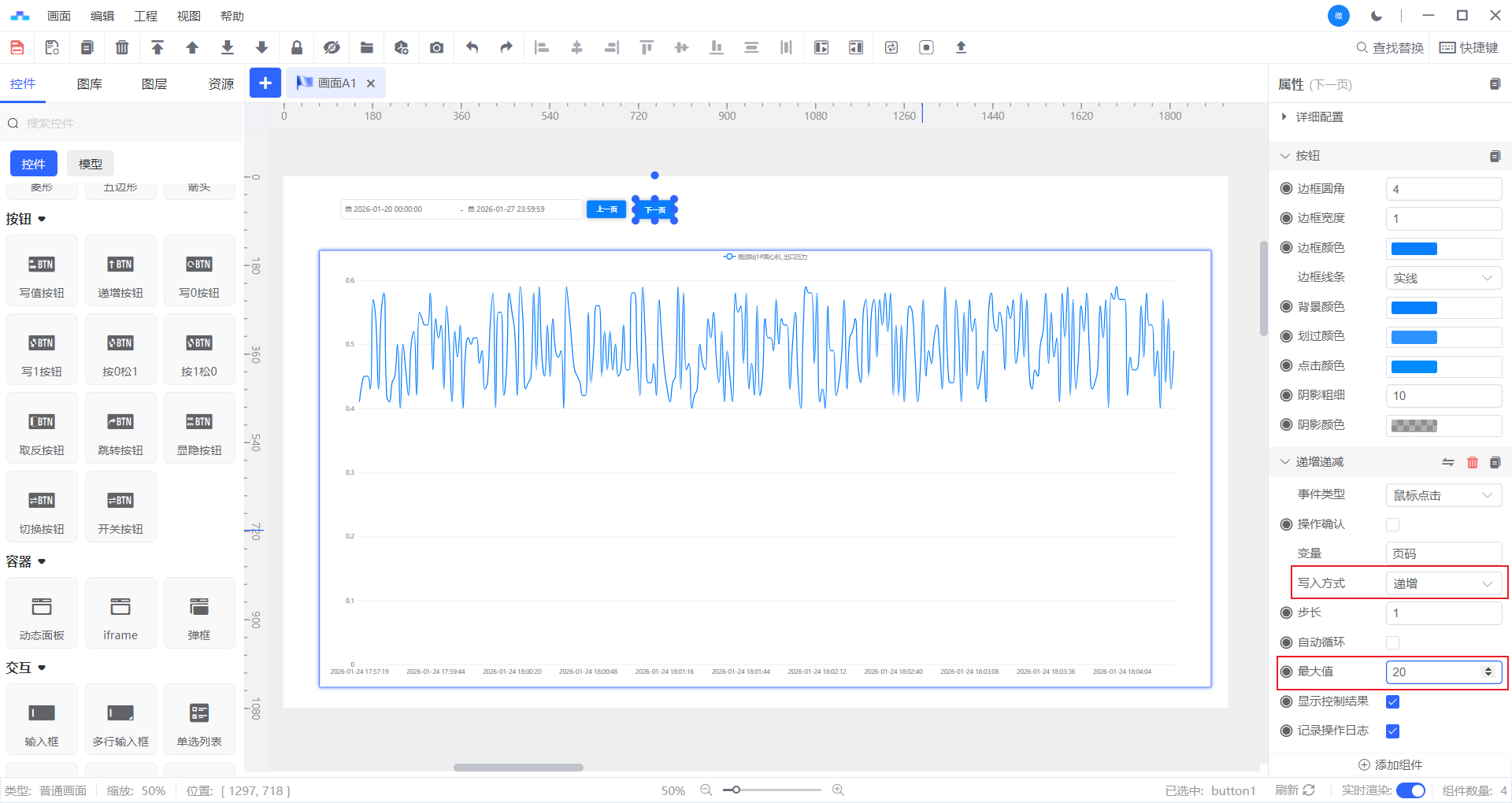

3.关联切换页面事件

值

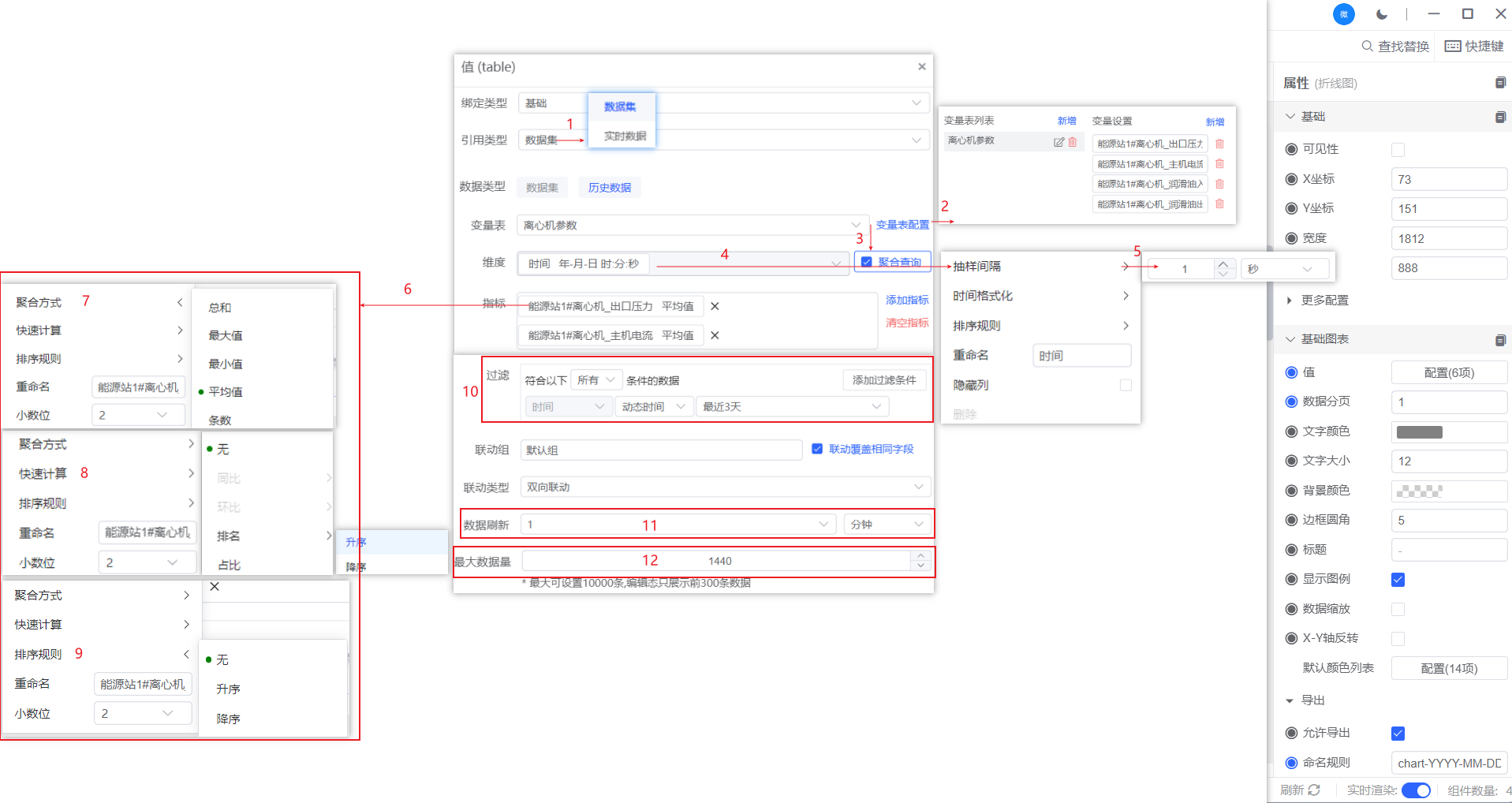

属性	解释
1.引用类型	支持数据集：历史数据或者数据分析组装的宽表，实时数据
2.变量表	定义变量清单
3.聚合查询	不勾选：查询原始数据；勾选：对原始数据进行聚合抽取，例如最大值、最小值、均值等等都需要通过聚合
4.维度	分类的规则，通常是时间、文本等非数据格式字段
5.维度-抽样间隔	多长时间抽取一条数据，和历史数据存储密切相关。例：存储间隔1分钟，抽样间隔时，从60分钟抽取一条数据，抽取的数据规则与指标的聚合方式有关
6.指标	展示的对象，在scada中通常为变量
7.指标-聚合方式	根据维度-抽样间隔为单位，抽取所需要的特征的数值，如：求和、最大、最小、均值等等
8.指标-快速计算	对数据的二次处理，支持同比、环比、排名、占比等
9.指标-排序规则	当前指标的排序规则，如存在维度，通常以维度的排序规则为准
10.指标-过滤	时间筛选，通常用于默认显示
11.指标-数据刷新	整个控件的刷新隔间
12.最大数据量-	控件能显示的最大数据量，数据量超过则不显示，通常配合数据分页实现更多数据展示。1个变量和多个变量最大值都是10000条记录

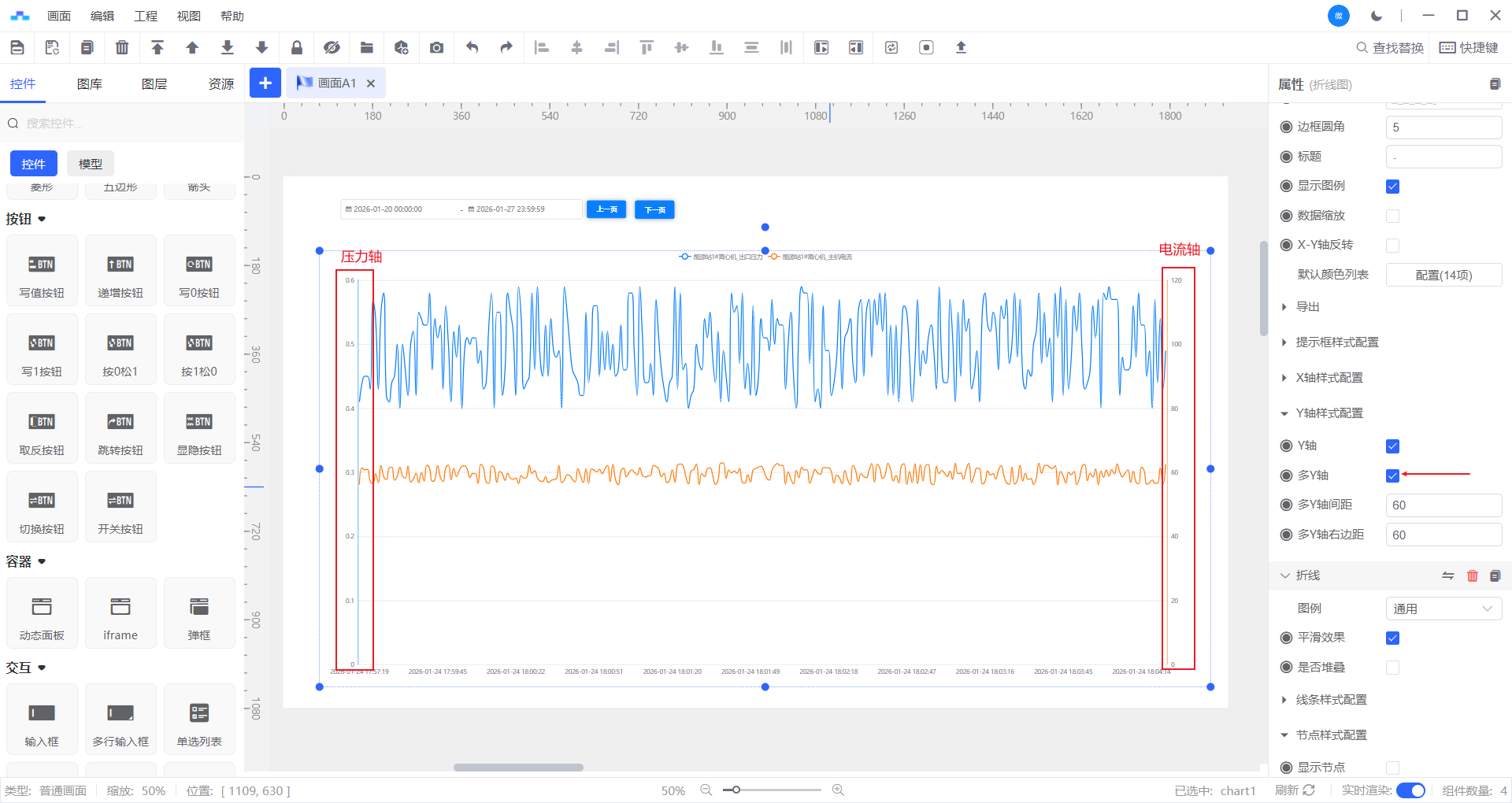

多Y轴

导出

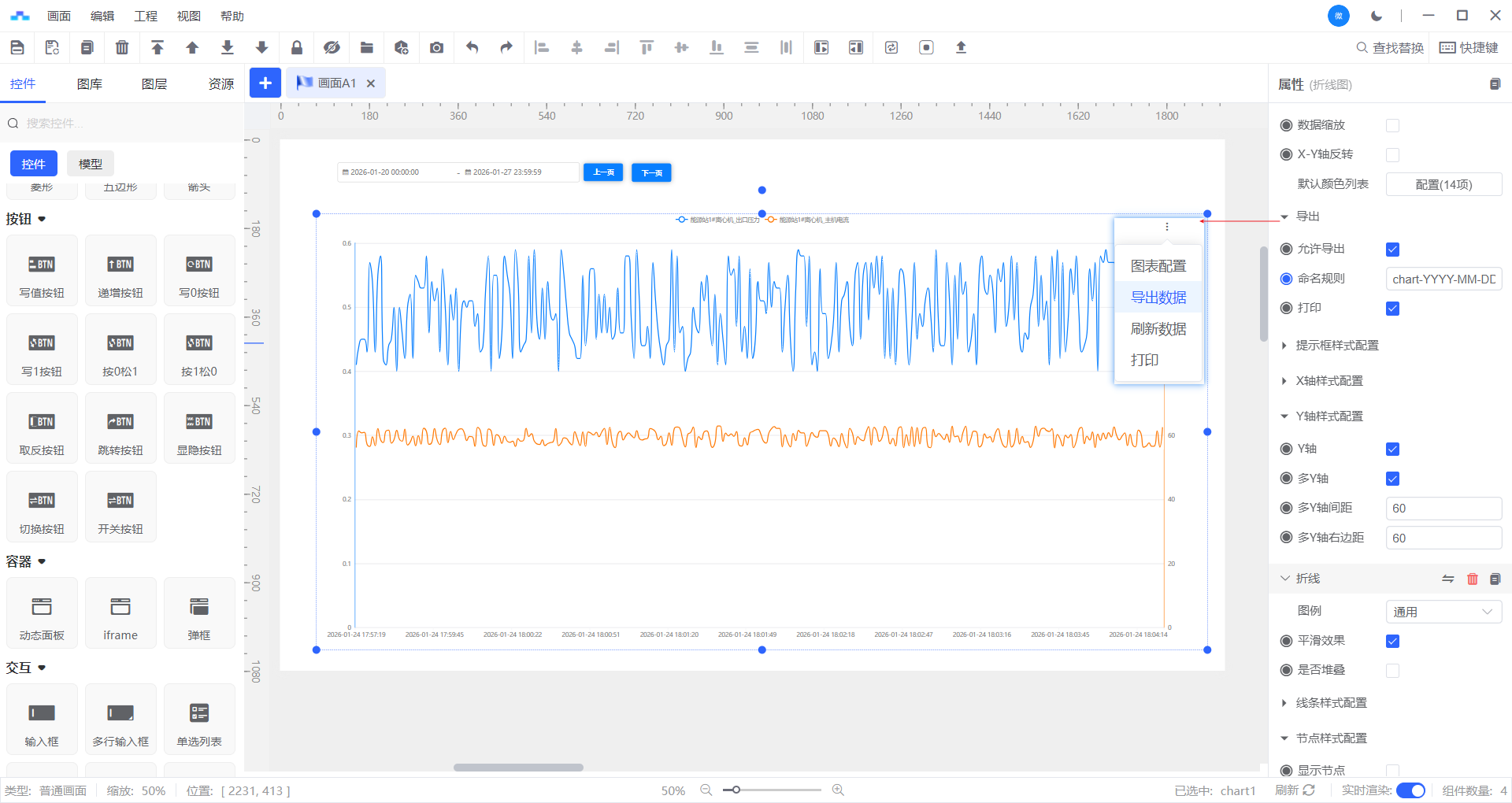

勾选导出之后，在运行态，鼠标悬浮到折线图控件上会出现导出的图标
