概述

图表类型	说明	应用场景
饼状图	直观展示整体构成比例	例：展示工厂总电能中空调、动力、照明等分类的占比
环形图	与饼图功能一致，中心区域可用于标注关键指标	例：通过双环形图展示工厂2024/2025年度总电能中空调、动力、照明等分类的占比
玫瑰图	通过扇区半径长度表示绝对数值大小，强调差异而非比例	例：6个生产车间的月度用电量，半径反映实际用电量，高耗能车间一目了然

饼状图、环形图 、玫瑰图配置方法完全一致，以饼状图为例介绍使用方法

基本属性

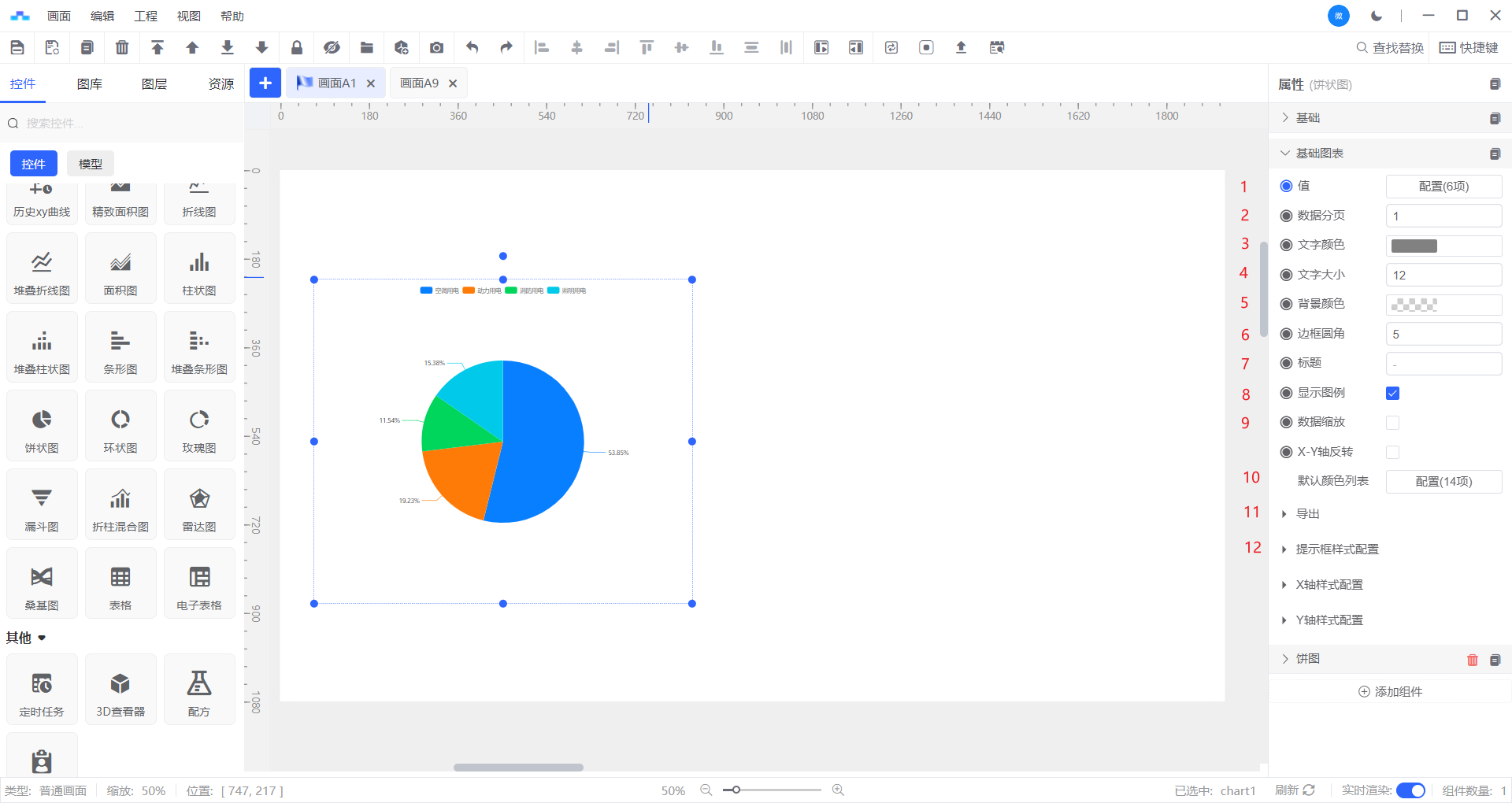

基础图表

属性	解释
1.值	绑定变量，操作方法点击此处查看详细操作
2.数据分页	饼状图通常不擅于展示原始数据，故而此功能不建议使用
3.文字颜色	饼状图表所有文字的显示颜色
4.文字大小	饼状图表所有文字的大小
5.背景颜色	饼状图的背景颜色，默认为透明色
6.边框圆角	饼状图控件圆角大小，前提需要设置：背景颜色
7.标题	在饼状图左上角显示当前饼状图的名称
8.显示图例	显示关联的变量（指标）名称以及对应的颜色
9.数据缩放	对饼状图进行放大缩小，通常不建议使用
10.默认颜色列表	多个变量（指标）的默认颜色
11.导出	将饼状图的内容导出为：Excel或者图片，同时支持打印，操作方法点击此处查看详细操作
12.提示框样式	在运行态，鼠标移动到饼状图之后，显示数据点的样式。

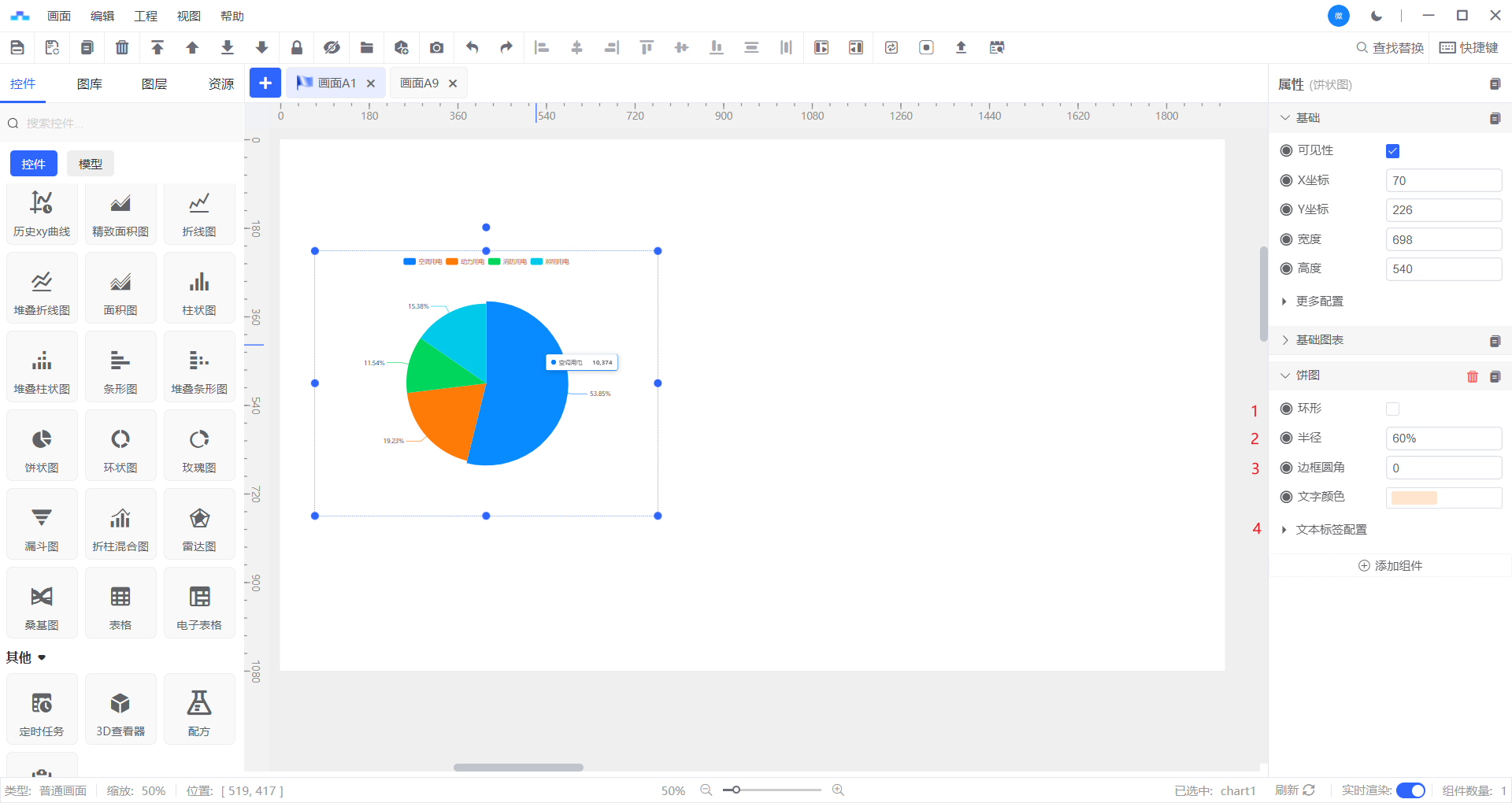

饼图

属性	解释
1. 环形	图表样式，支持饼图、环形图、玫瑰图互相切换
2. 半径	饼图在整个控件的占比
3. 圆角边框	饼图每个板块的圆角效果
4. 文本标签配置	饼图上显示内容设置：位置、内容（百分比/指标/值））、颜色、样式

应用场景

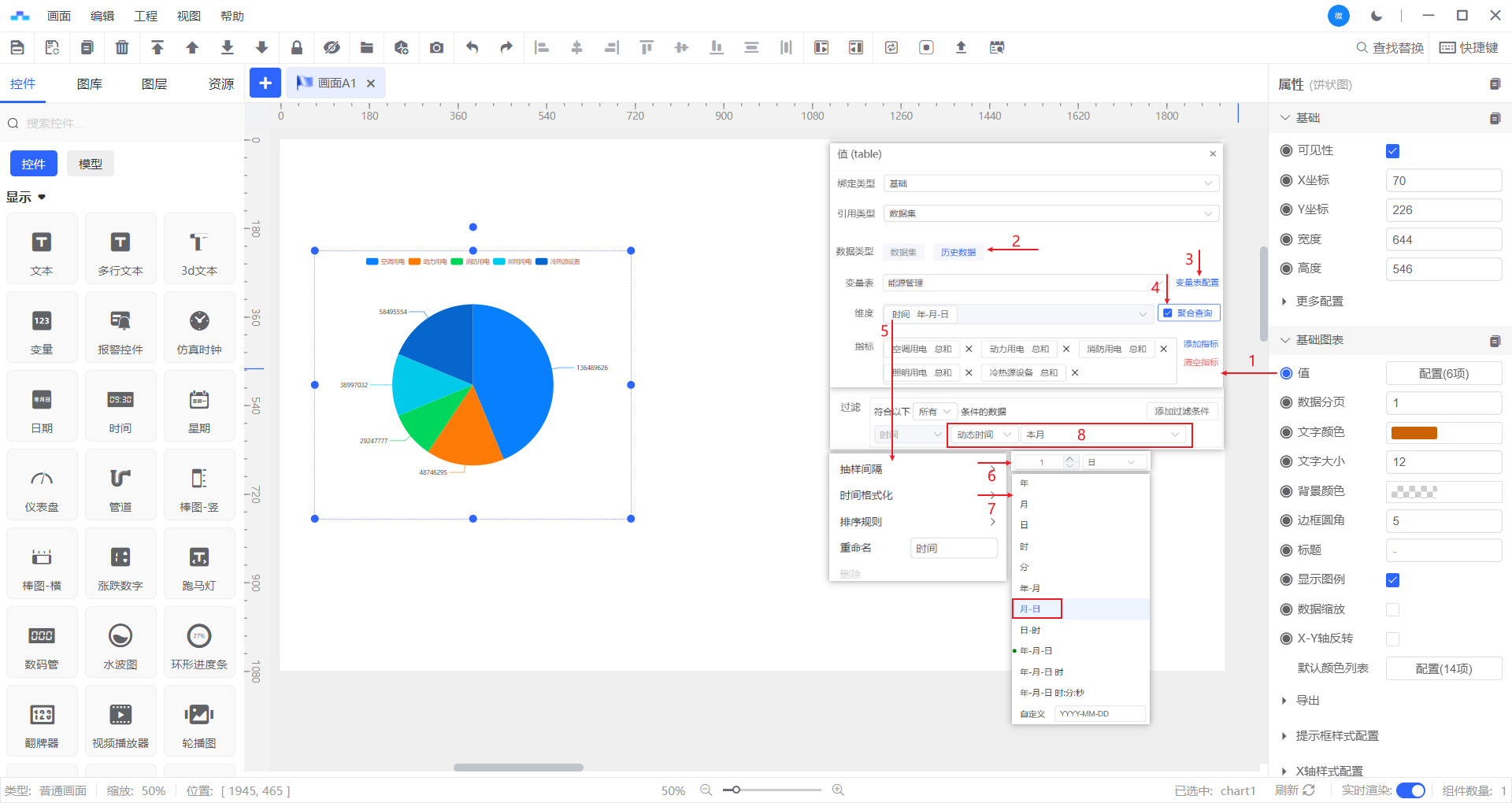

历史数据

展示最近1个月的各项能耗占比

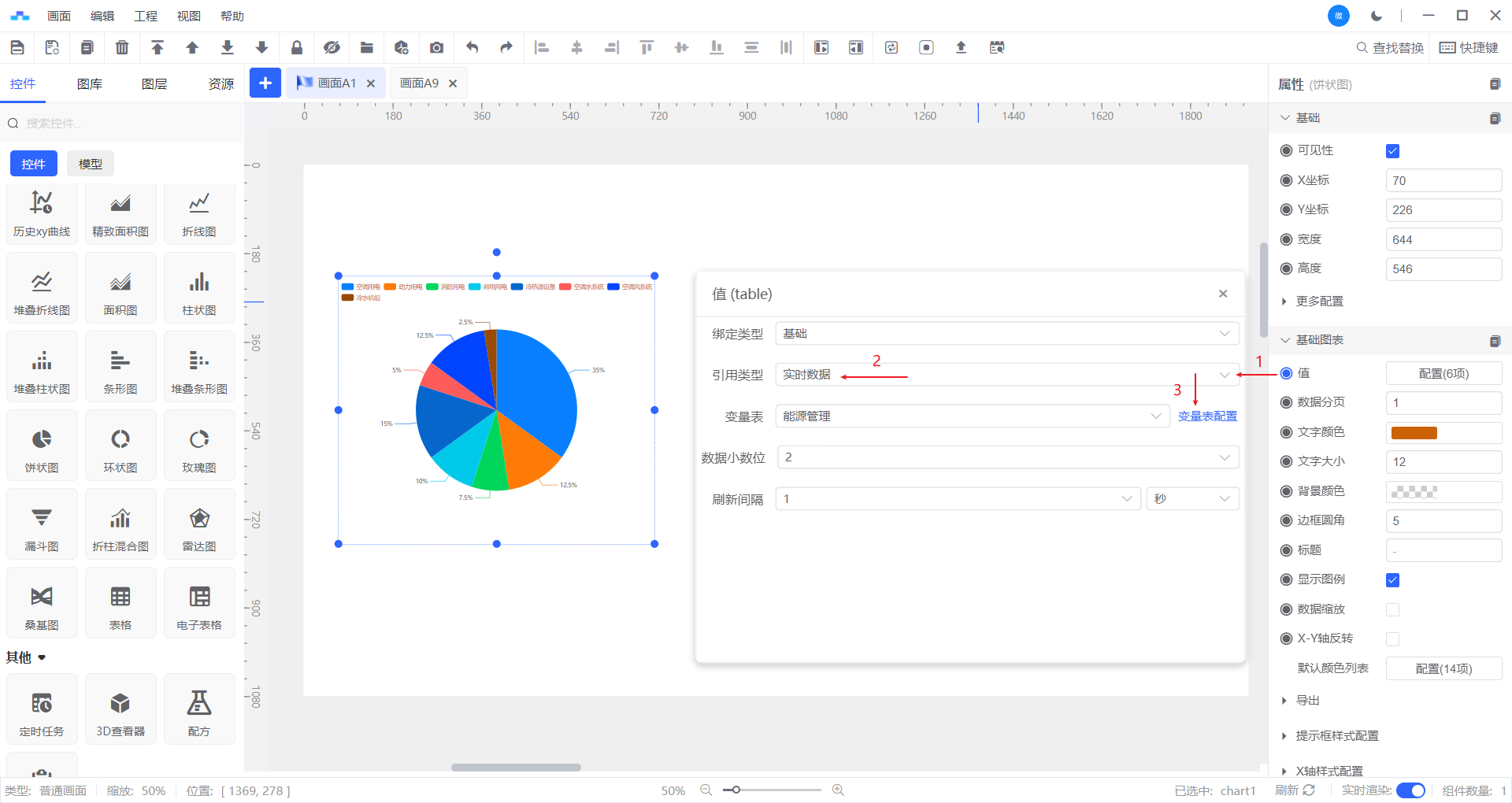

实时数据

实时展示能源结构中每个系统的占比

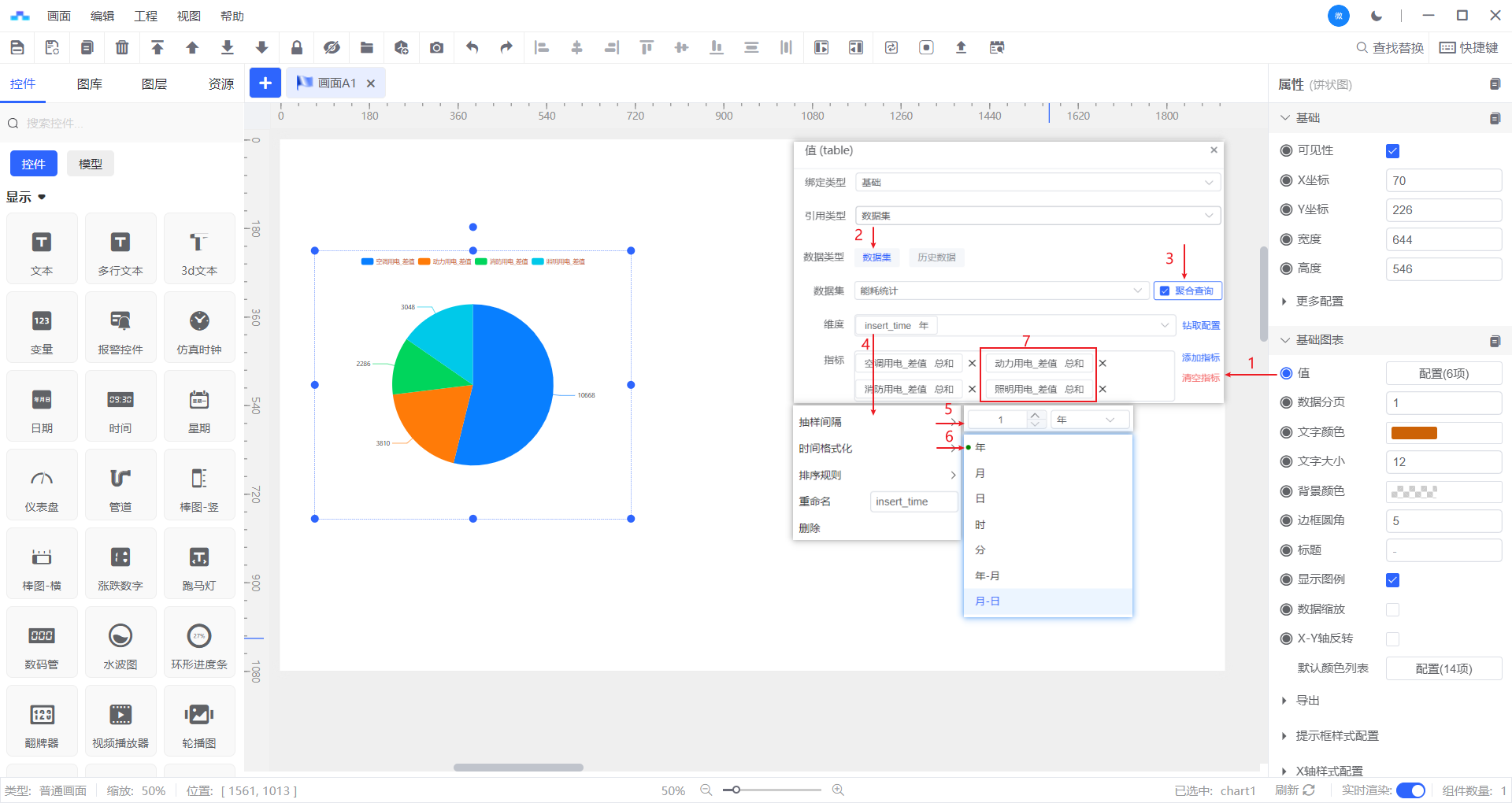

数据分析

展示最近1个年的各项能耗占比，操作方式与历史数据类似
