标准MQTT协议接入

前言

本次文档的使用说明是以支持MQTT数据转发的智能数据采集网关，通过SCADA的标准MQTT协议对接数据。不同智能网关的详细配置请参考其对应的操作文档。

1、SCADA系统配置

1.1 打开SCADA系统工程，点击右上角的齿轮图标（系统设置），在端口配置里查看MQTT TCP端口：默认20185支持修改

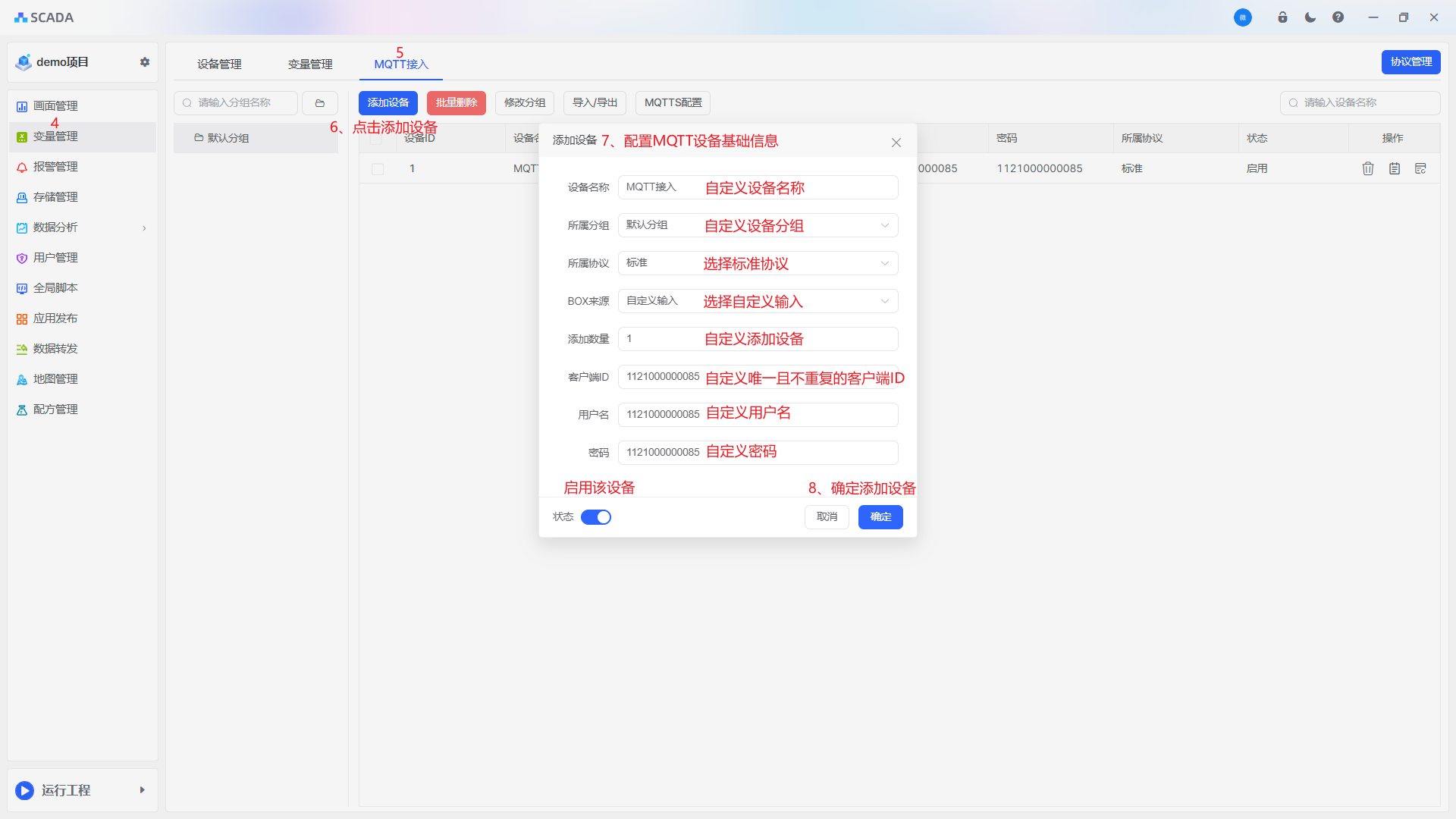

1.2 在左侧变量管理系统功MQTT接入中，点击添加设备，配置MQTT设备接入信息

名词	说明
设备名称	自定义设备名词
所属分组	自定义设备分组
所属协议	选择标准协议
BOX来源	1.自定义输入：可以自定义客户端ID、用户名、密码，2.随机分配：则是由SCADA系统自动生成客户端ID、用户名、密码
添加数量	所需要添加的MQTT设备数量
客户端ID	自定义客户端ID，配置的客户端ID需要唯一且不冲突
用户名	自定义用户名
密码	自定义密码
状态	是否启用该设备

1.3 点击变量管理，新增MQTT设备变量分组，便于数据查看与调用

1.4 选中已建好的变量分组，点击添加变量，点击后会自动生成一行变量的基础信息，按照实际的需求配置

名词	说明
设备名称	需要选择变量所对应的哪个设备
变量名称	自定义变量名称（如温度、压力）
变量地址	必须与网关上传名称完全一致
数据类型	根据实际选择（int、float、bool 等）

2、智能网关配置

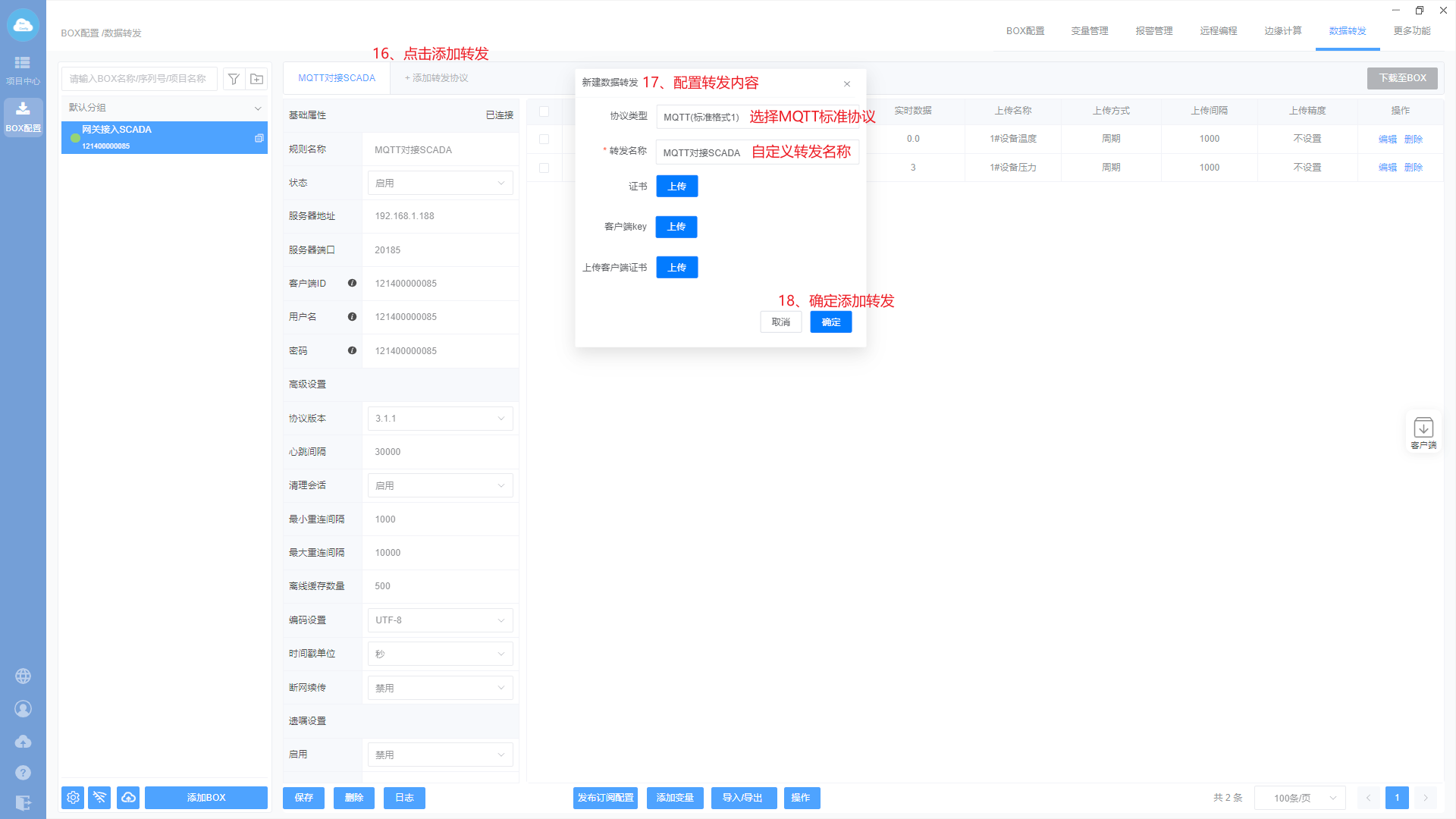

2.1 打开智能网关配置软件，添加MQTT数据转发功能，自定义转发名称：MQTT对接SCADA

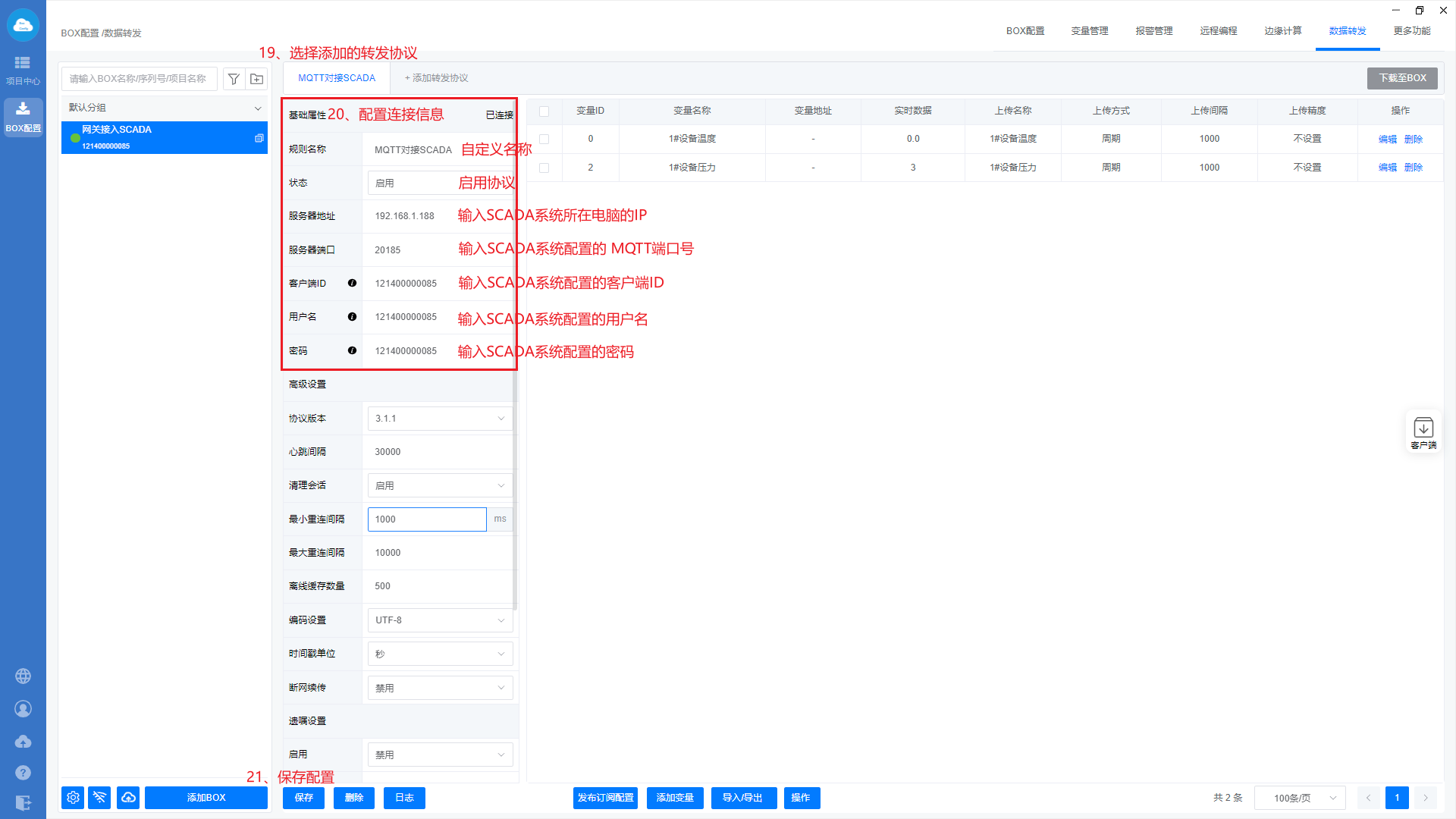

2.2 配置MQTT基础连接参数，配置完成后需要点击保存

名词	说明
服务器地址	SCADA系统所在电脑的IP地址
服务器端口	SCADA系统的MQTT TCP 端口：默认20185
客户端ID	SCADA系统配置的客户端 ID
用户名	SCADA系统配置的用户名
密码	SCADA系统配置的密码

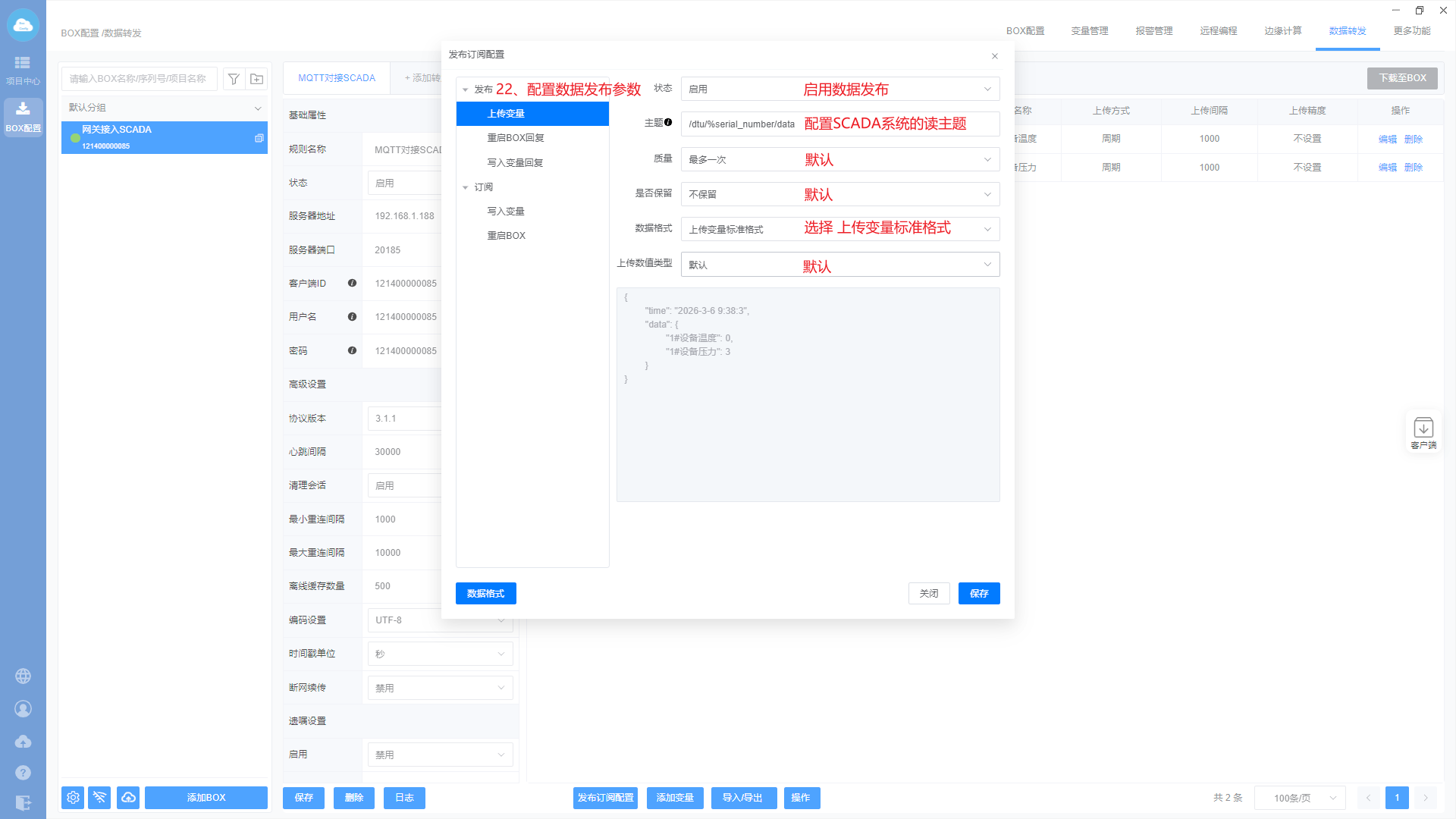

2.3 配置智能网关的发布参数，上传变量主题默认：/dtu/%serial_number/data（% serial_number 自动替换为当前网关序列号），数据格式选择"上传变量标准格式"

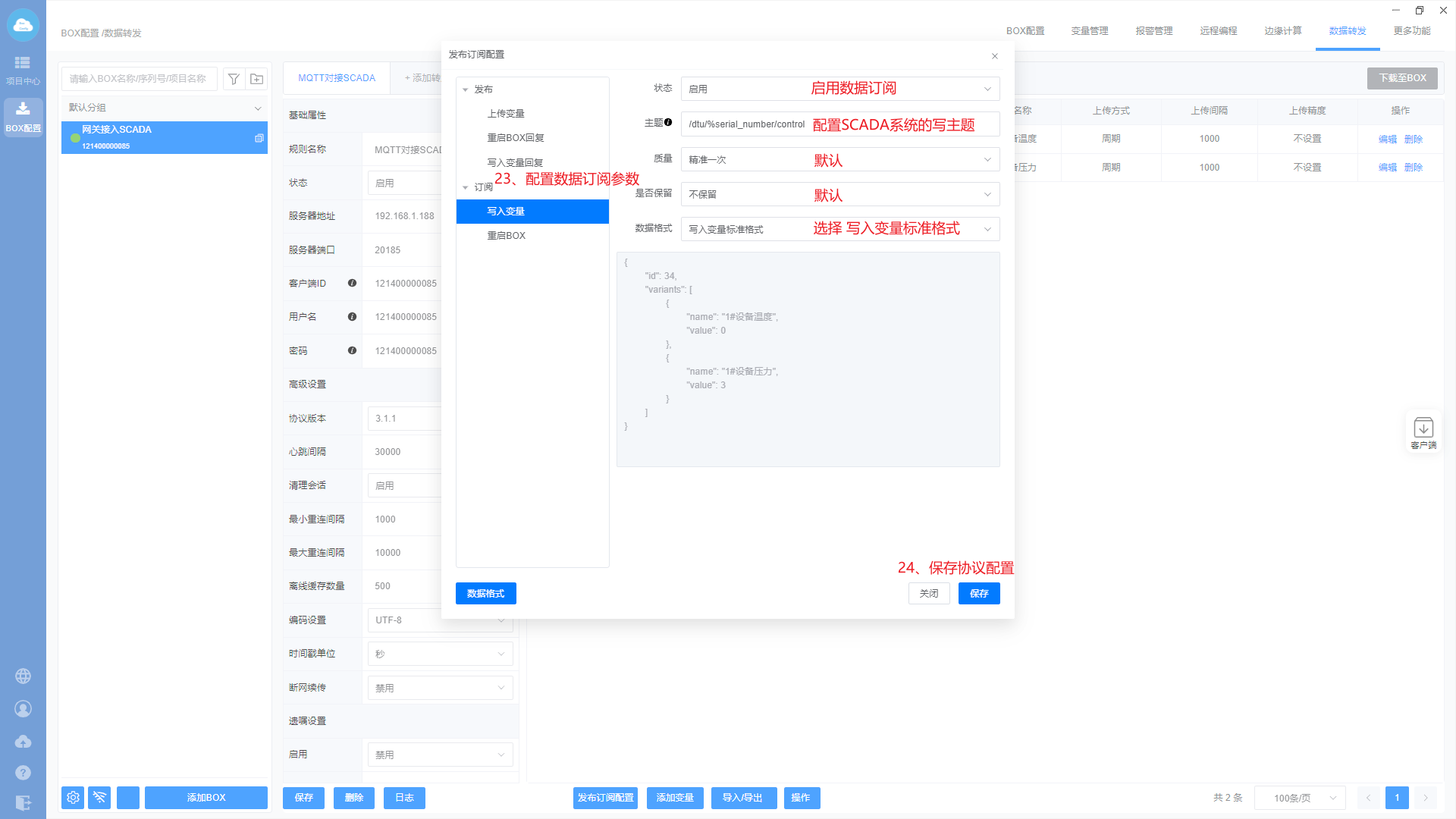

2.4 配置智能网关的发布参数写入变量主题默认：/dtu/%serial_number/control（% serial_number 自动替换为当前网关序列号），数据格式选择"写入变量标准格式"

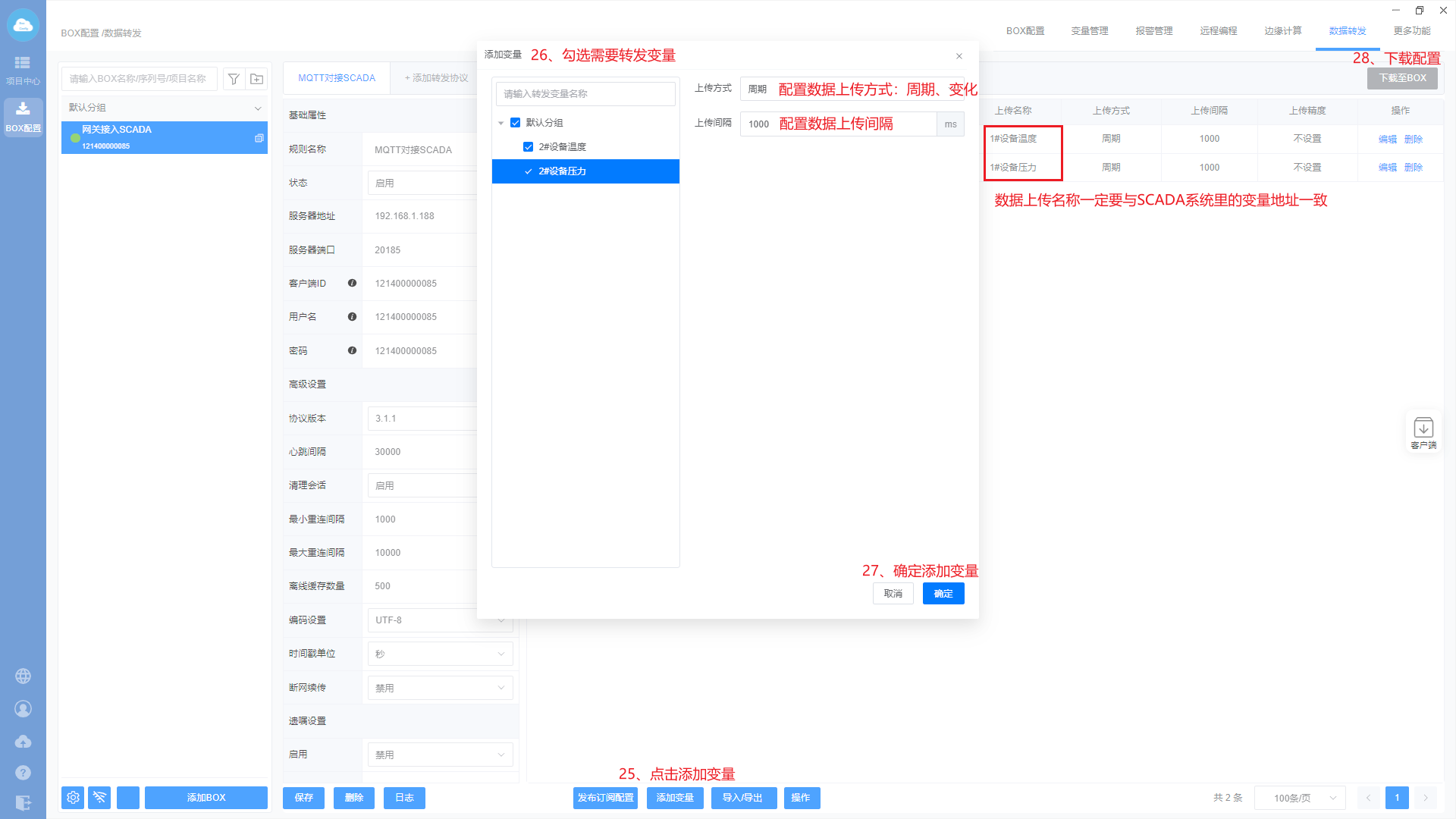

2.5 保存配置，添加转发变量。转发变量的上传名称要与SCADA系统里添加变量的变量地址一致。下载配置即可

3、SCADA查看数据

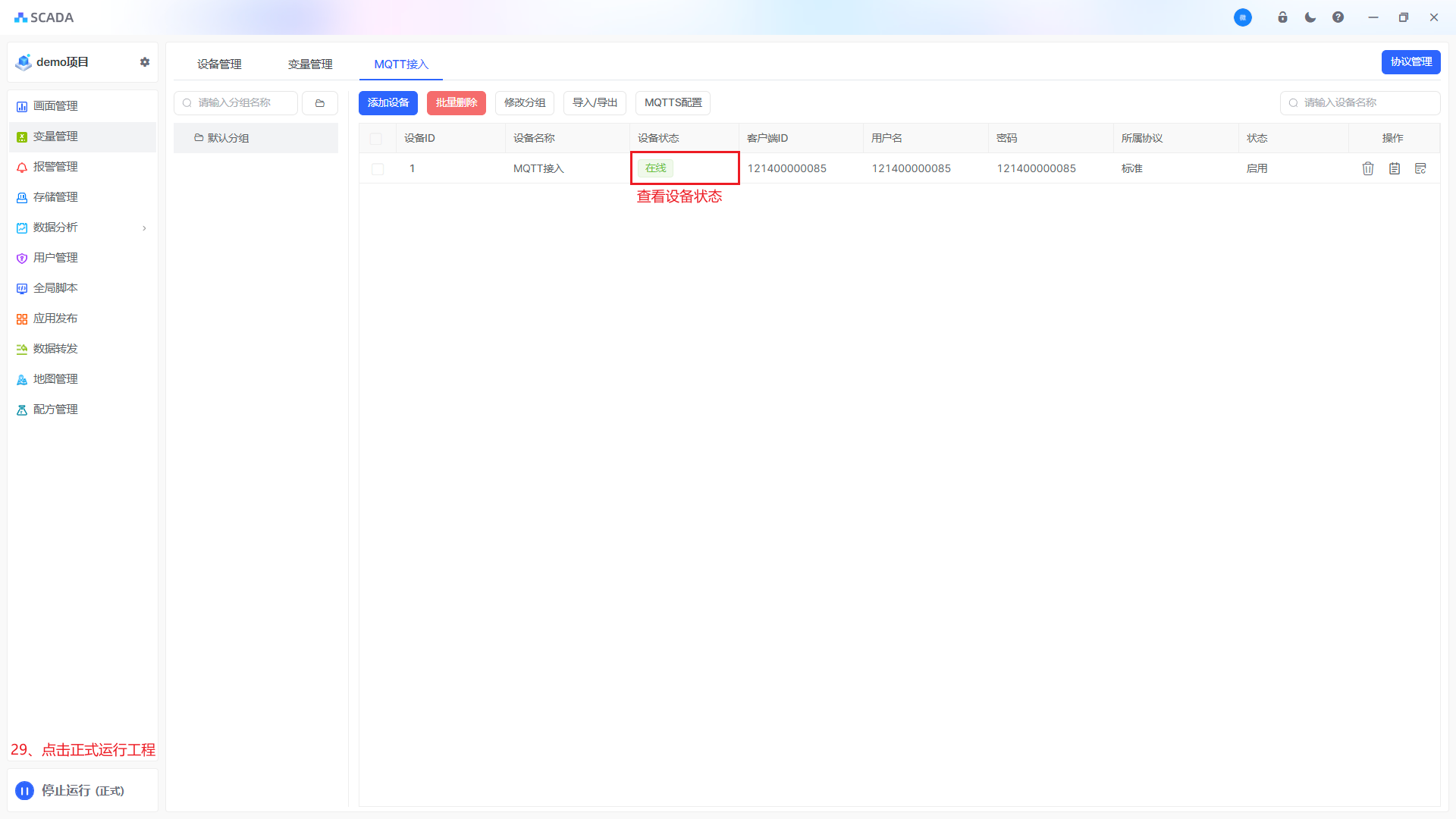

3.1 在SCADA里点击正式运行工程，在MQTT接入里查看设备状态，显示在线说明已连接成功

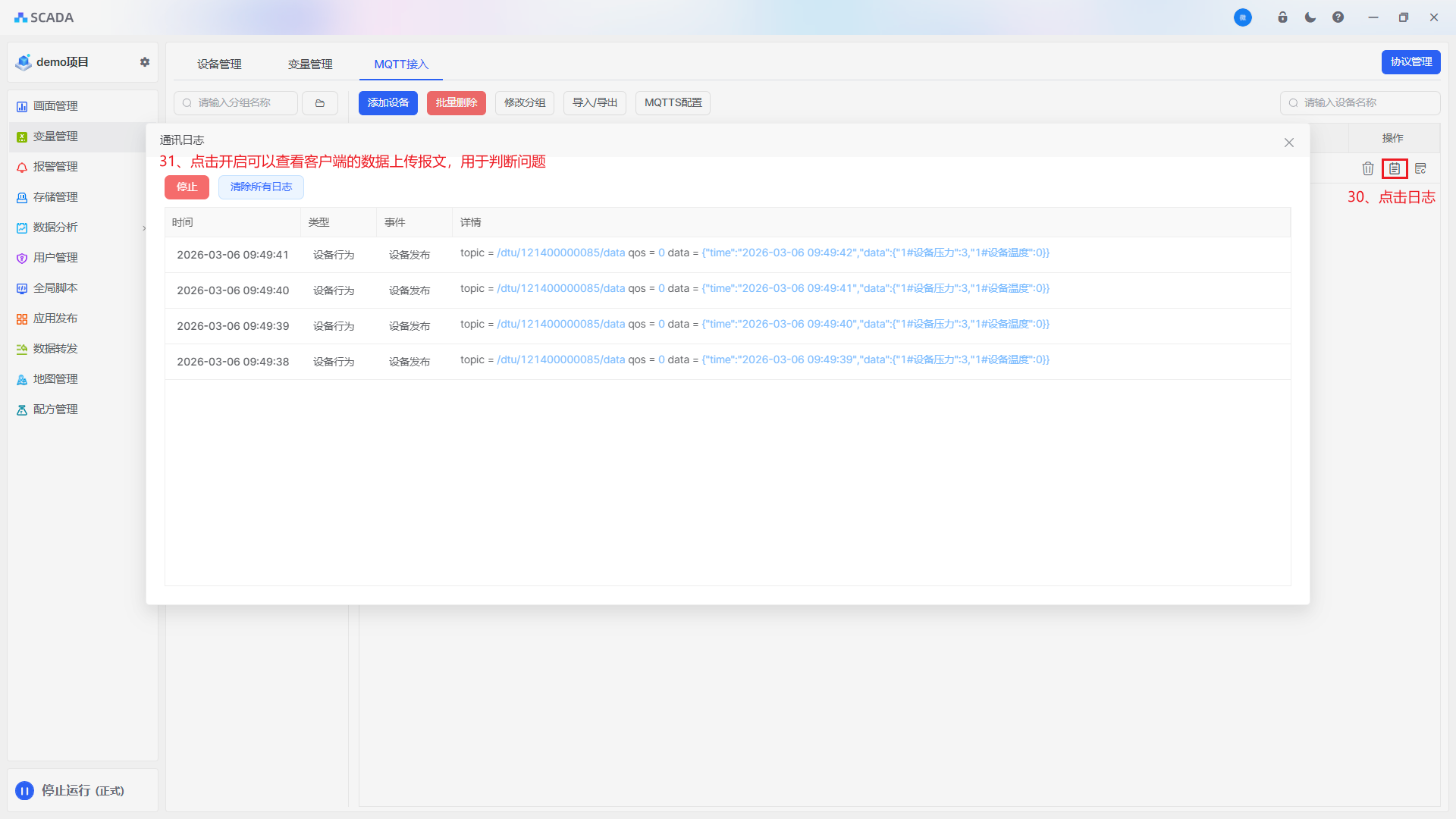

3.2 点击设备信息操作栏里的日志，可以查看客户端设备上传的报文信息。

4、SCADA MQTT标准协议规范

4.1 协议内容

功能名称	类型	topic	说明
SCADA读主题	发布	/dtu/${clientId}/data	设备端主动上报实时数据
SCADA写主题	订阅	/dtu/${clientId}/control	SCADA系统发起数据点控制

注意

1.topic中的${clientId}字段在实际通信时,要替换成SCADA系统里设置的客户端ID

4.2 实时数据上报主题（topic）：/dtu/${clientId}/data

payload示例

{"time": "2026-2-28 11:4:3", "data": {"温度": 35.6,"压力": 2.2} }

参数说明

名称	数据类型	必须	说明
time	Number	是	发生时间，格式为毫秒级的UNIX时间戳(从1970年开始的毫秒数)
data	Object	是	需要上报的数据信息，以变量名为json key，数值为value，支持同时上报一个或多个数据。

注意

1.bool类型的数据点在平台下发控制时，数值使用1、0代表true、false

4.3 SCADA控制数据主题（topic）：/dtu/${clientId}/control

payload示例

{"id": "69f310a12c7e4fdeb168e1c51e8fb695", "variants": [{"name": "数据1","value": 211}] }

参数说明

名称	数据类型	必须	说明
id	String	是	消息唯一ID（SCADA 控制变量的时候自动生成）
variants	Object	是	需要控制的数据，以变量名为json key，数值为value，支持同时控制一个或多个数据。

注意

1.bool类型的数据点在平台下发控制时，数值使用1、0代表true、false
