name-value协议接入

前言

本次文档的使用说明是以MQTT X调试工具，通过SCADA的name-value MQTT协议对接数据。

1、SCADA系统配置

1.1 打开SCADA系统工程，点击右上角的齿轮图标（系统设置），在端口配置里查看MQTT TCP端口：默认20185支持修改

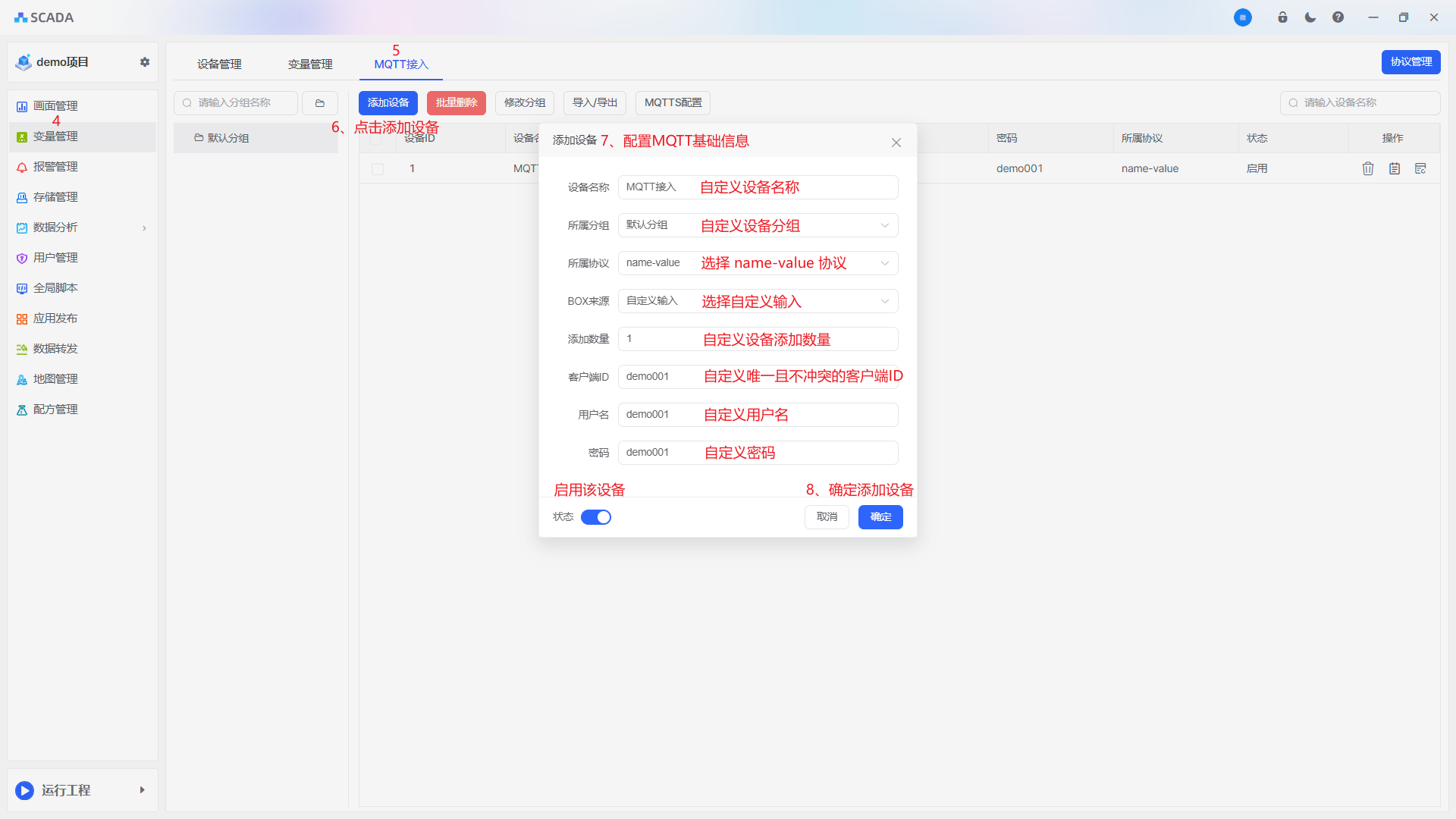

1.2 在左侧变量管理系统功MQTT接入中，点击添加设备，配置MQTT设备接入信息

名词	说明
设备名称	自定义设备名词
所属分组	自定义设备分组
所属协议	选择 name-value 协议
BOX来源	1.自定义输入：可以自定义客户端ID、用户名、密码，2.随机分配：则是由SCADA系统自动生成客户端ID、用户名、密码
添加数量	所需要添加的MQTT设备数量
客户端ID	自定义客户端ID，配置的客户端ID需要唯一且不冲突，如：demo001
用户名	自定义用户名
密码	自定义密码
状态	是否启用该设备

1.3 点击变量管理，新增MQTT设备变量分组，便于数据查看与调用

1.4 选中已建好的变量分组，点击添加变量，点击后会自动生成一行变量的基础信息，按照实际的需求进下配置

名词	说明
设备名称	需要选择变量所对应的哪个设备
变量名称	自定义变量名称（如温度、压力）
变量地址	必须与客户端设备上传数据名称完全一致
数据类型	根据实际选择（int、float、bool 等）

2、MQTTX配置

2.1 打开MQTTX软件，新建MQTT链接，配置MQTT基础连接参数，配置完成后需要点击保存

名词	说明
名称	自定义转发名称：SCADA(name-value协议)
Client ID	SCADA系统配置的客户端 ID
服务器地址	SCADA系统所在电脑的IP地址
服务器端口	SCADA系统的 MQTT TCP 端口：默认20185
用户名	SCADA系统配置的用户名
密码	SCADA系统配置的密码

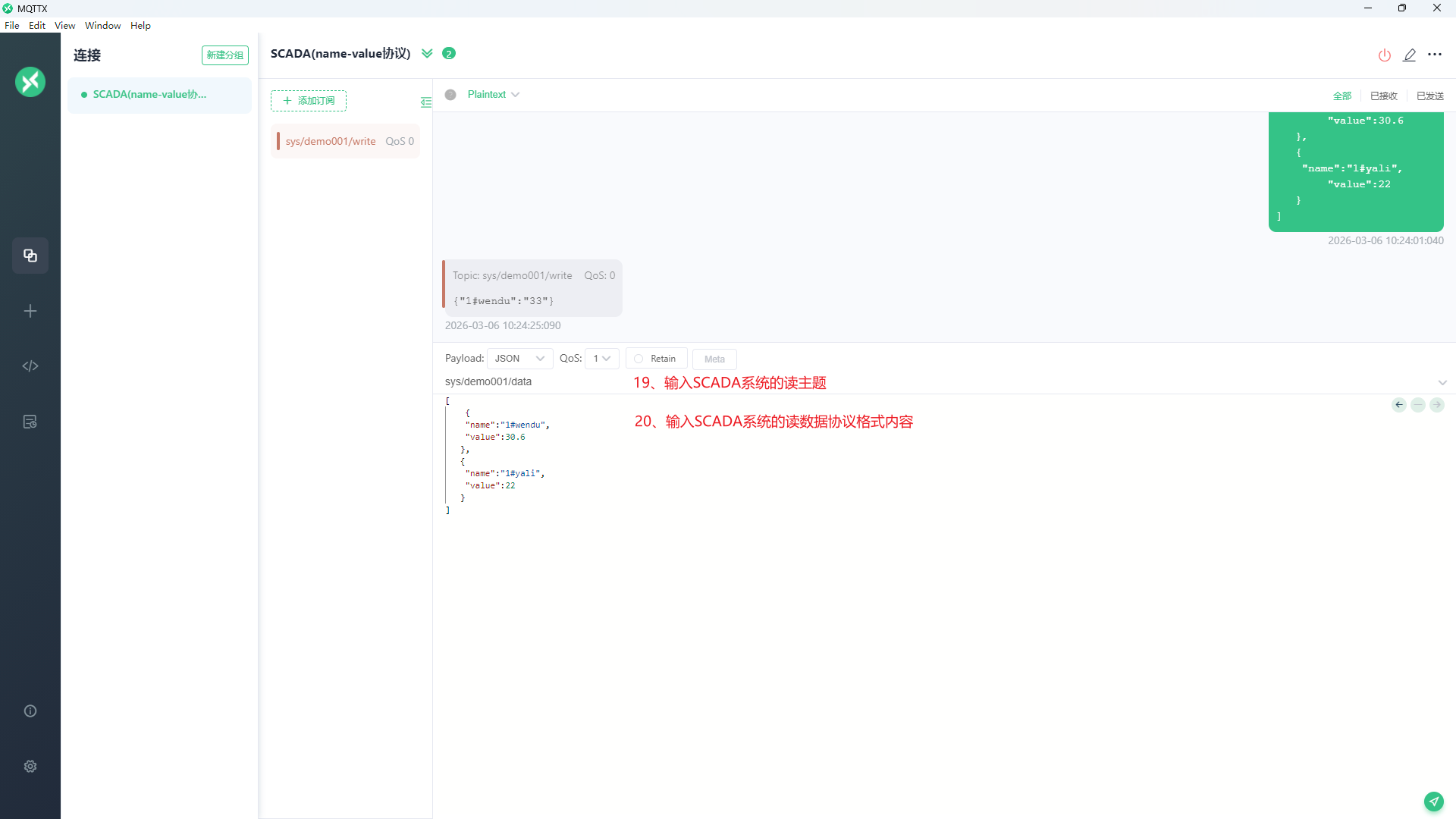

2.3 MQTTX里，输入上传变量主题：sys/${clientId}/data（${clientId}需要替换为SCADA系统里设置的客户端ID如上述的demo001）sys/demo001/data

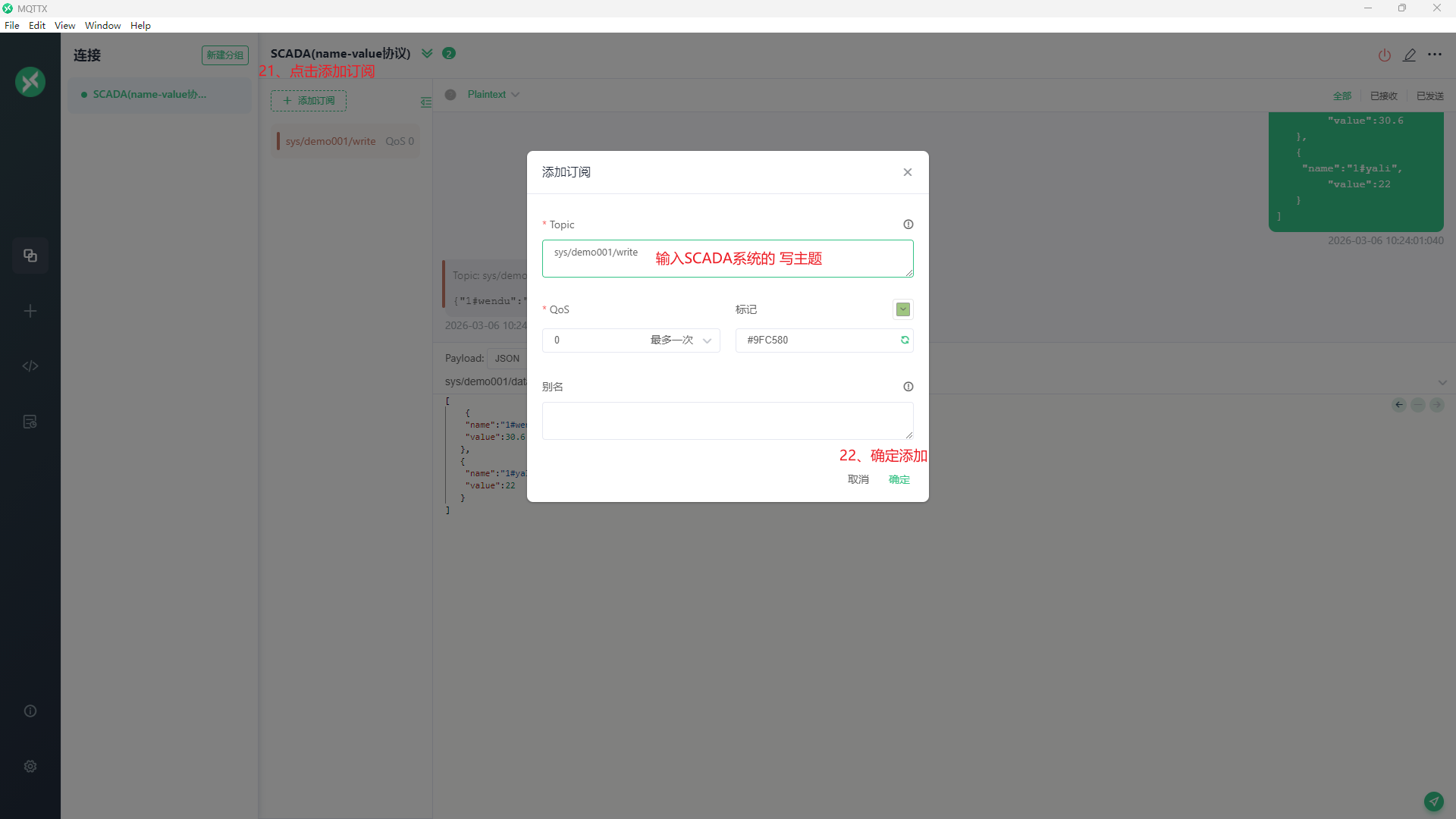

2.4 MQTTX里配置订阅SCADA系统写入变量主题：sys/${clientId}/write（${clientId}需要替换为SCADA系统里设置的客户端I如上述的demo001）sys/demo001/write

3、SCADA查看数据

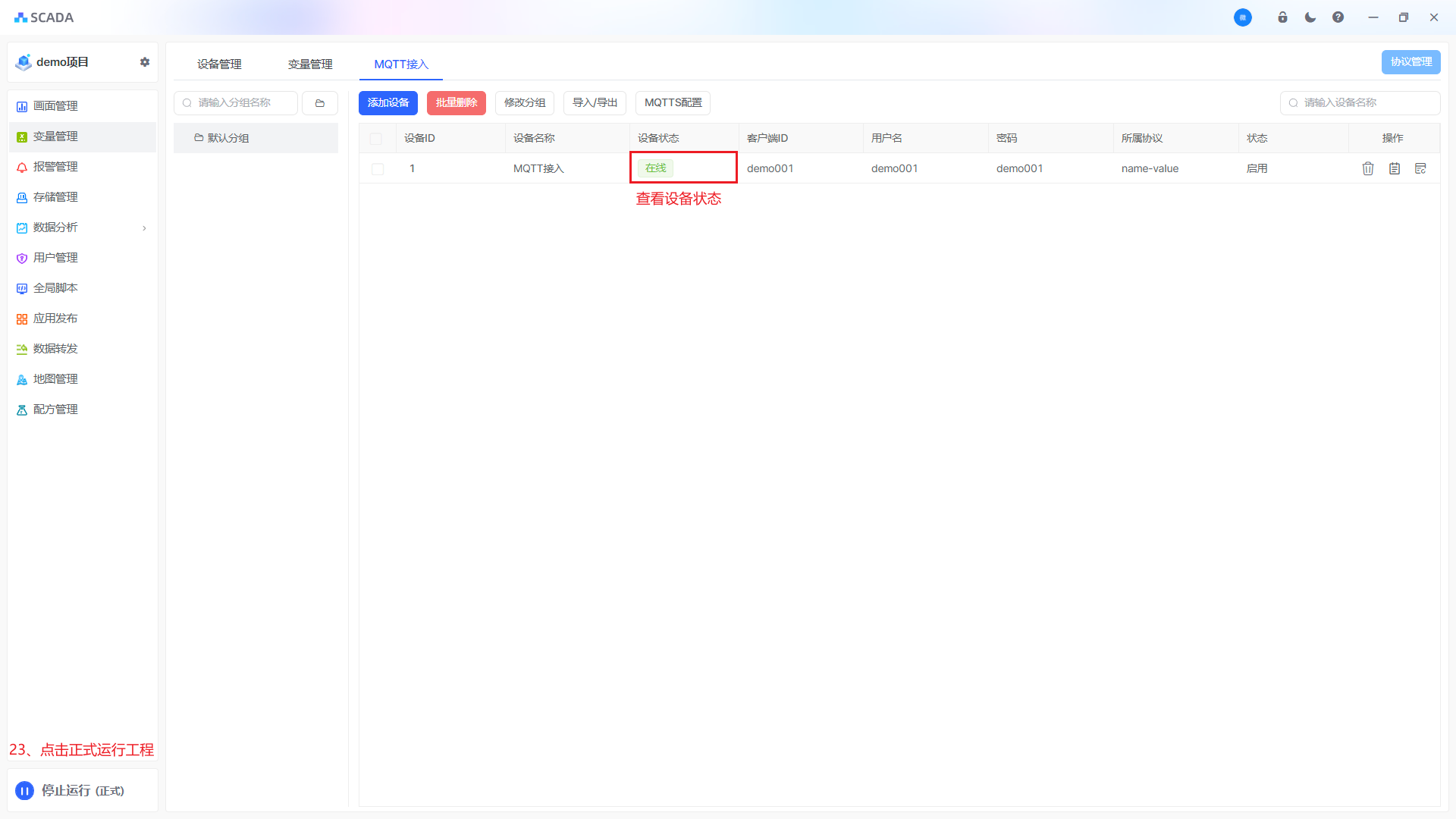

3.1 在SCADA里点击正式运行工程，在MQTT接入里查看设备状态，显示在线说明已连接成功

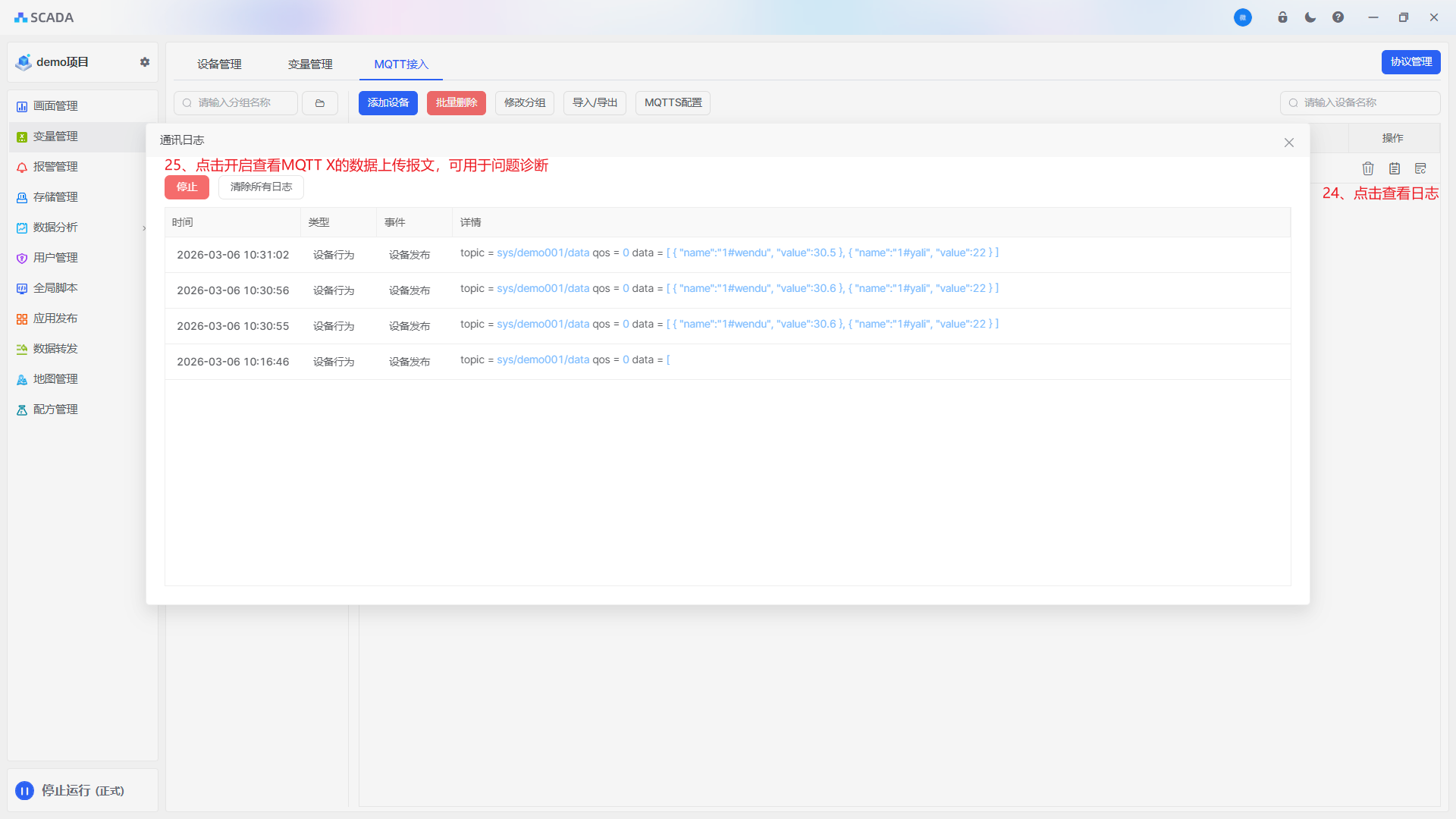

3.2 点击设备信息操作栏里的日志，可以查看客户端设备上传的报文信息。

4、SCADA MQTT标准协议规范

4.1 协议内容

功能名称	类型	topic	说明
SCADA读主题	发布	sys/${clientId}/data	设备端主动上报实时数据
SCADA写主题	订阅	sys/${clientId}/write	SCADA系统发起数据点控制

注意

1.topic中的${clientId}字段在实际通信时,要替换成SCADA系统里设置的客户端ID

4.2 实时数据上报主题（topic）：sys/${clientId}/data，如上述文档里的：sys/demo001/data

payload示例

[ { "name":"1#wendu", "value":33 }, { "name":"1#yali", "value":2 } ]

参数说明

名称	数据类型	必须	说明
data	Object	是	需要上报的数据信息，name代表变量名称，value代表变量值，支持同时上报一个或多个数据。

注意

1.bool类型的数据点在平台下发控制时，数值使用1、0代表true、false

4.3 SCADA控制数据主题（topic）：sys/${clientId}/write，如上述文档里的：sys/demo001/write

payload示例

参数说明

名称	数据类型	必须	说明
data	Object	是	需要控制的数据，name代表变量名称，value代表变量值，支持同时控制一个或多个数据。

注意

1.bool类型的数据点在平台下发控制时，数值使用1、0代表true、false
