配方管理

概述

在制造领域，配方是用来描述生产一件产品所用的不同配料之间的比例关系。配方是生产过程中一些变量对应的参数设定值的集合。例如，一个面包厂生产面包时有一个基本的配料配方，此配方列出所有要用来生产面包的配料成份表（如水，面粉，糖，鸡蛋，香油等）。另外，也列出所有可选配料成份表（如果酱、巧克力等），而这些可选配料成份可以被添加到基本配方中用以生产各种各样的面包。下表为某一面包厂生产面包时的配方： 在实际生产时可根据不同的需要生产各种不同口味的面包。Scada提供的配方管理器可以方便地实现配方的建立、删除、编辑等功能。

配置流程

配方管理添加配方组 -->添加配方列并关联变量 -->新增配方 -->定义配方默认值 -->画面编辑器调用配方 -->运行态进行配方选择与下载

配方原理

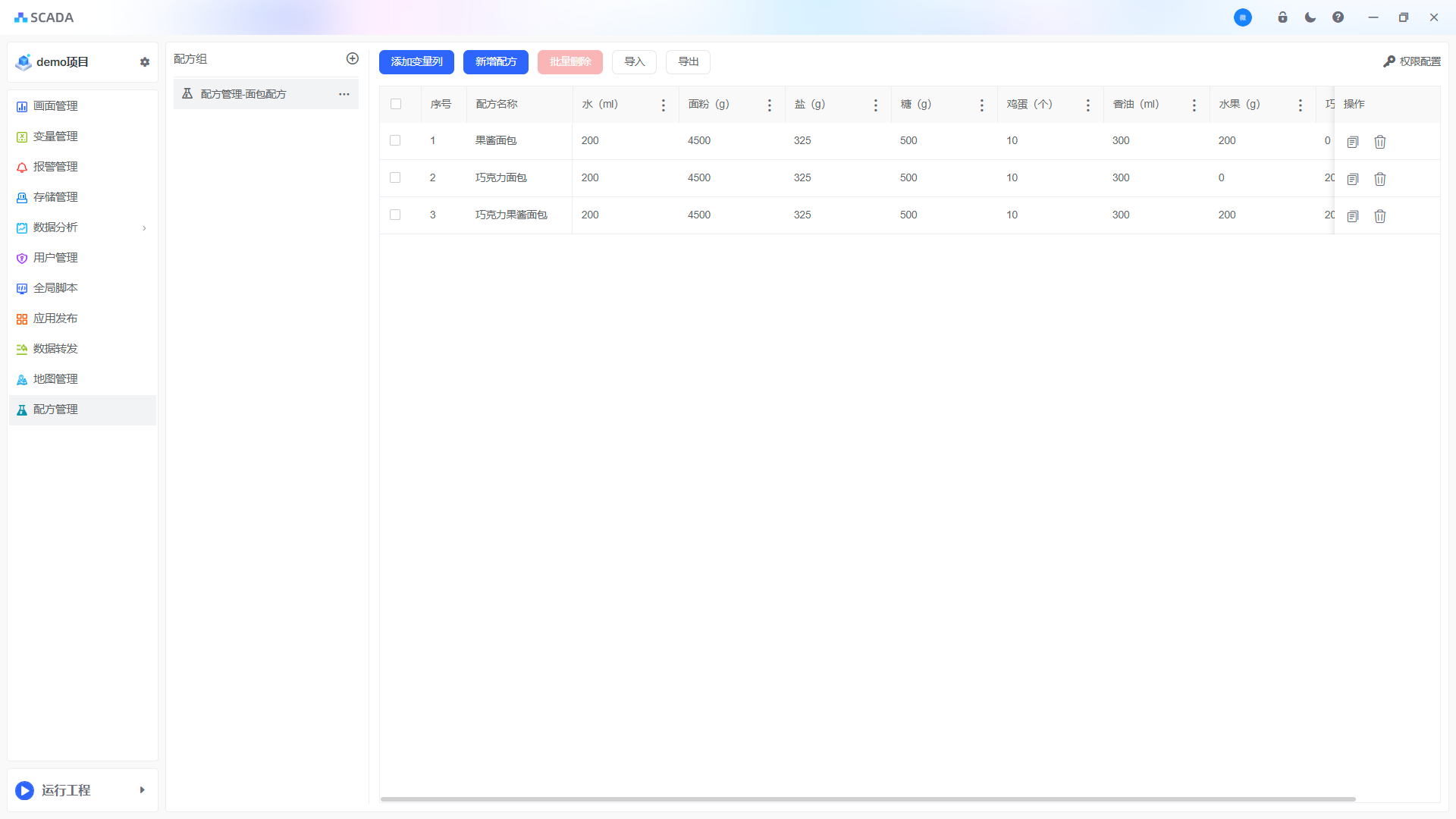

添加完成配方后，可以直接在Scada的运行态进行配方的下载、修改等。配方下载的功能由系统内定的配方函数完成，通过配方下载将指定的配方（配方1）同步到相应的变量中。当调用配方1时，则果酱面包配方的数值200、4500、325、500、10、300、200、0分别传送给变量：备用1、备用2、备用3、备用4、备用5、备用6、备份7、备用8；同理当调用巧克力面包配方时，把巧克力面包配方数据传送给变量：备用1、备用2、备用3、备用4、备用5、备用6、备份7、备用8

配方使用

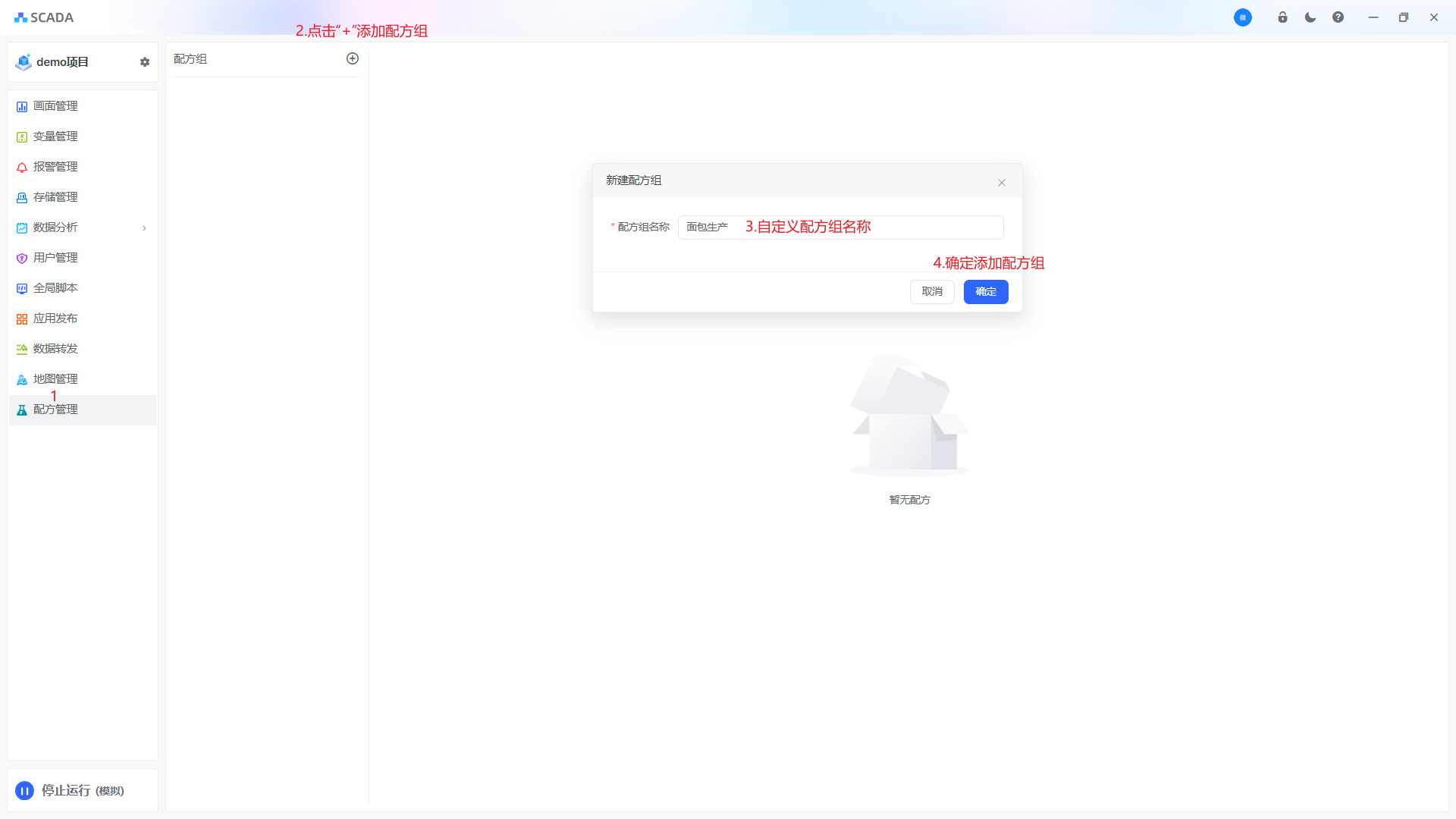

1、新建配方组：在系统左侧菜单栏[配方管理]功能中，点击添加配方组，自定义配方组名称。配方组：将配方进行分类，例如有果酱面包、巧克力面包、巧克力果酱面包等等，只是添加的部分材料不一样，就可以把他们统一放在面包配方组里。

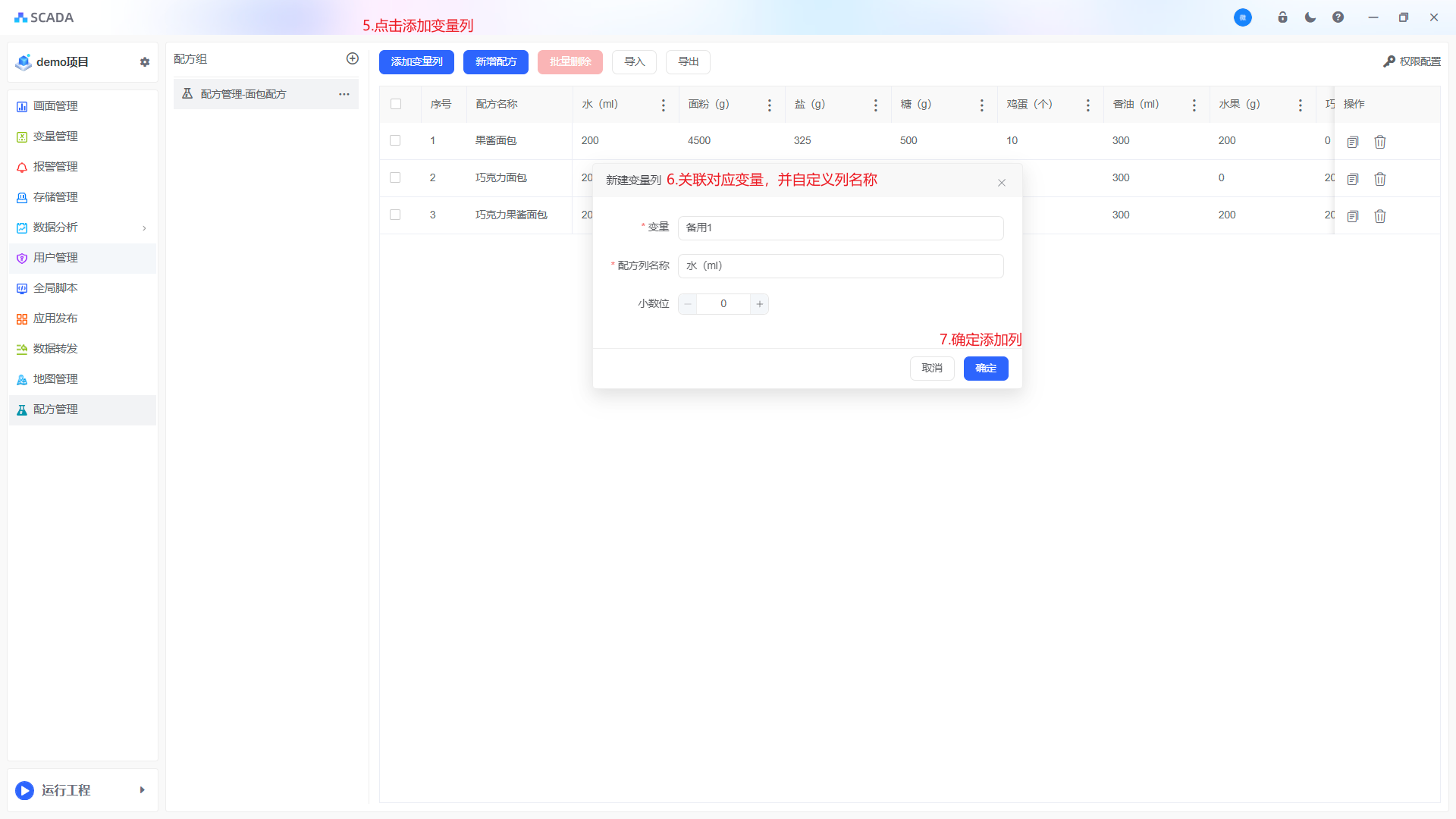

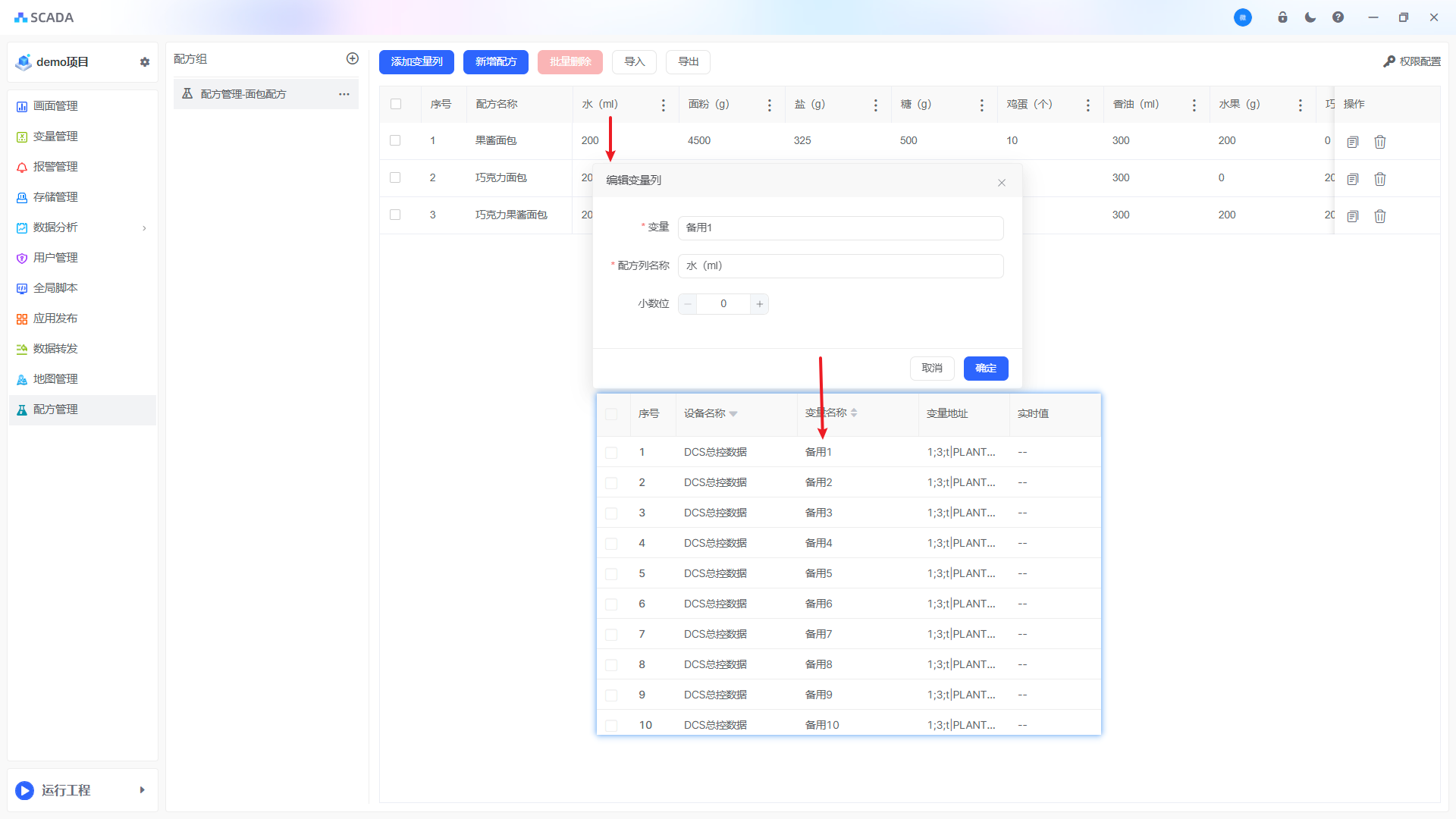

2、配置配方：添加变量列，自定义变量列名称，并将每列与工程变量关联。例如水、面粉、盐、糖等参数关联备用1、备用2等变量。如果存在大量配方的情形，可以导出这个配方组的模板，在excel里进行批量编辑后再导入。提高工作效率

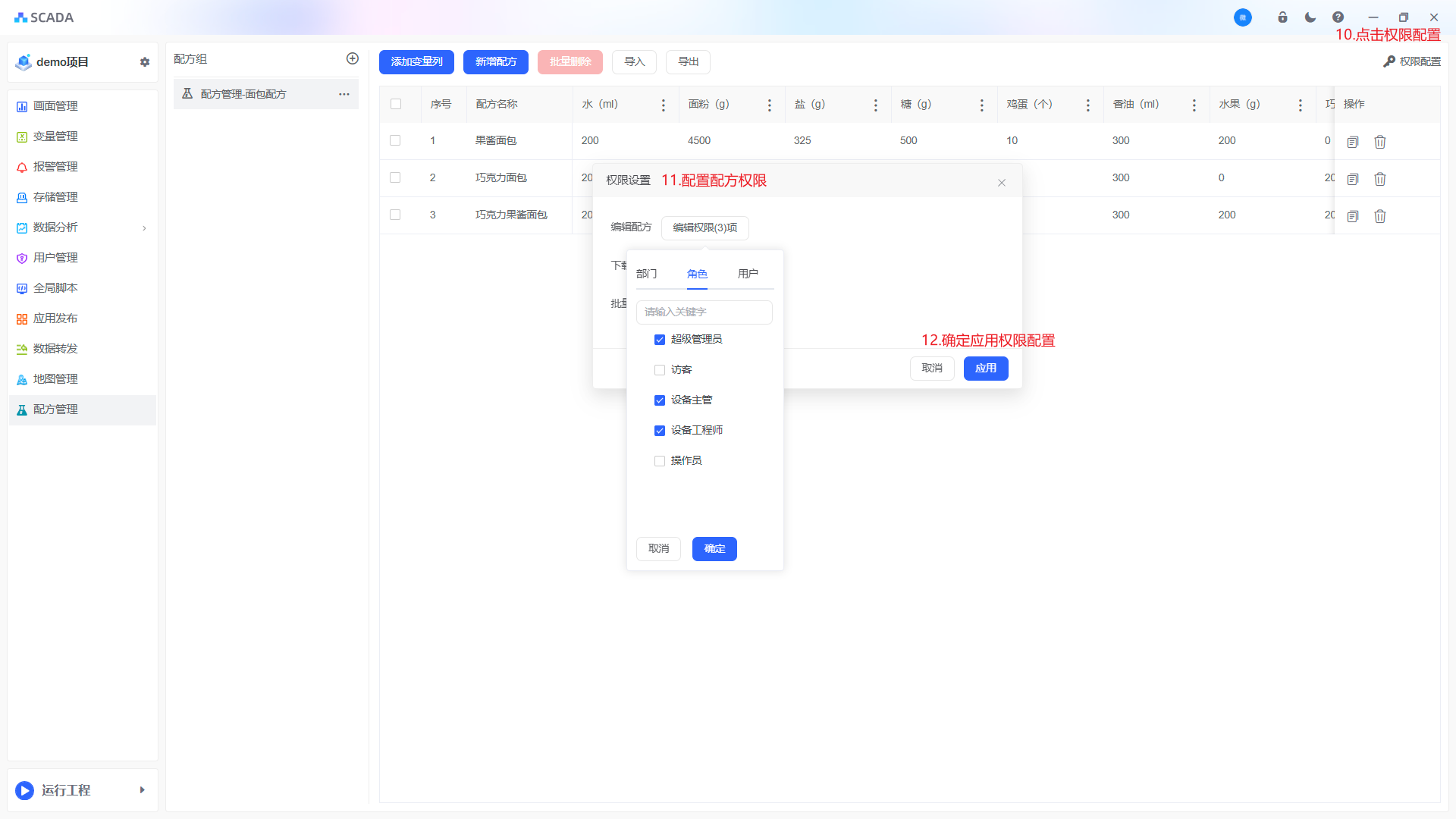

3、权限关联：支持将配方的权限按照编辑配方、下载配方的两类权限进行设置，且权限配置的时候支持按照人员、部门、分组等权限进行批量授权。实现操作员与工程师的权限隔离，避免参数被误修改。

4、画面调用：在系统左侧菜单栏[画面管理]中，选择对应的配方应用页面，在控件分类[其他]中选择配方控件，进行配方调用与参数配置。控件里的所有参数都可以进行变量管理、角色权限等配置。点击右侧的'配方组'，管理之前添加好的配方。

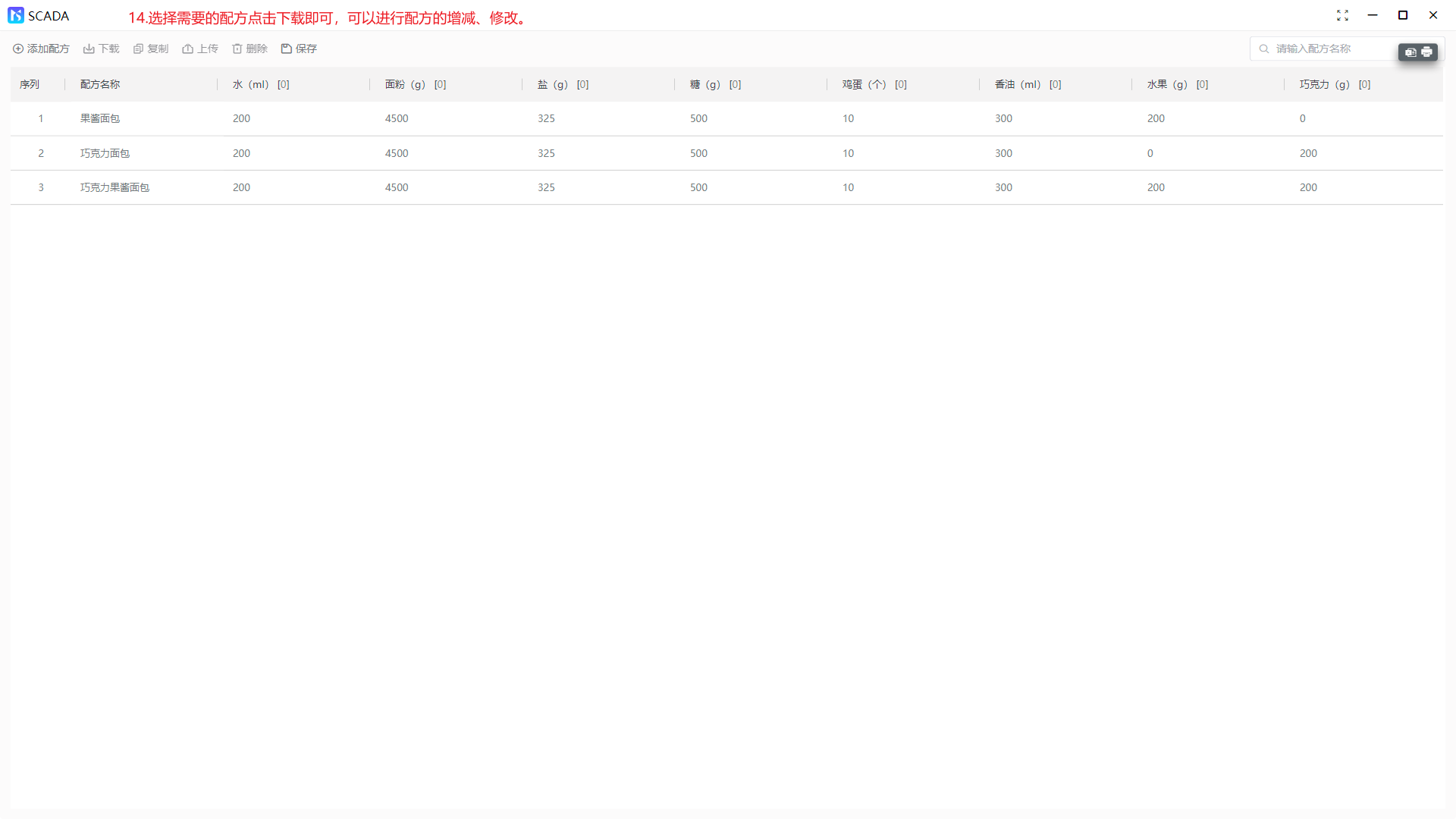

5、使用配方：点击运行工程，即可在工程运行界面查看配方的应用内容，且可以进行配方参数的增、删、改、查、下载

配方api接口调用

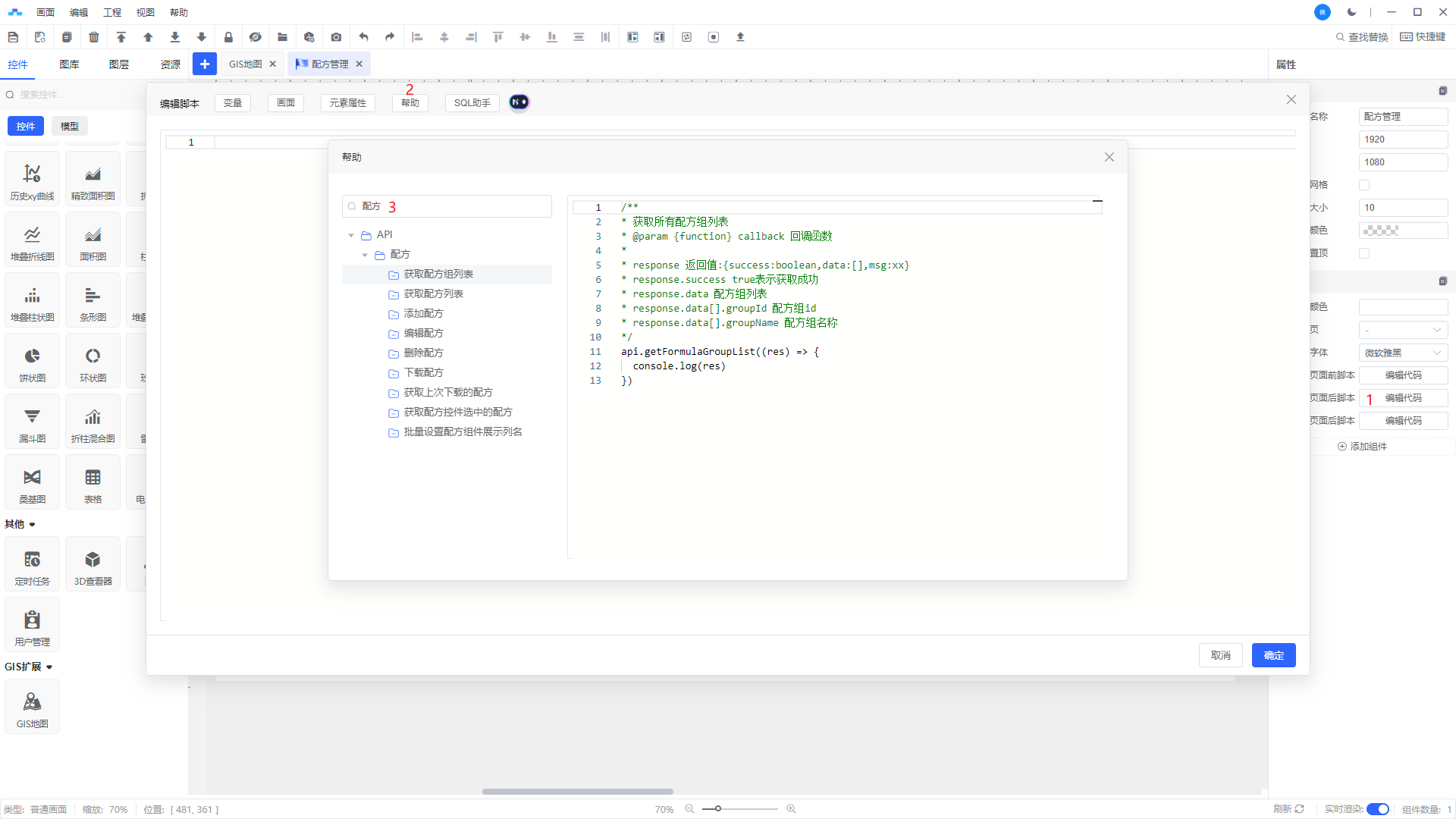

在页面的上左边，点击任意一个脚本[编辑代码]，点击中上方的[帮助]，检索配方，可以查看配方的各种API调用接口，结合接口可以实现更复杂、更符合现场现场工艺的需求

配方使用示例

面包配方

某生产工厂烘焙生产线，通过预设不同面包（如果酱面包、巧克力、巧克力果酱等）的原料配比、搅拌时间、发酵温湿度、烘烤温度时长等完整工艺参数，实现生产时一键调用并自动下发至 PLC 与现场设备，快速切换生产品种，同时统一工艺标准、确保产品品质稳定一致，并记录配方版本、调用记录及生产过程数据。

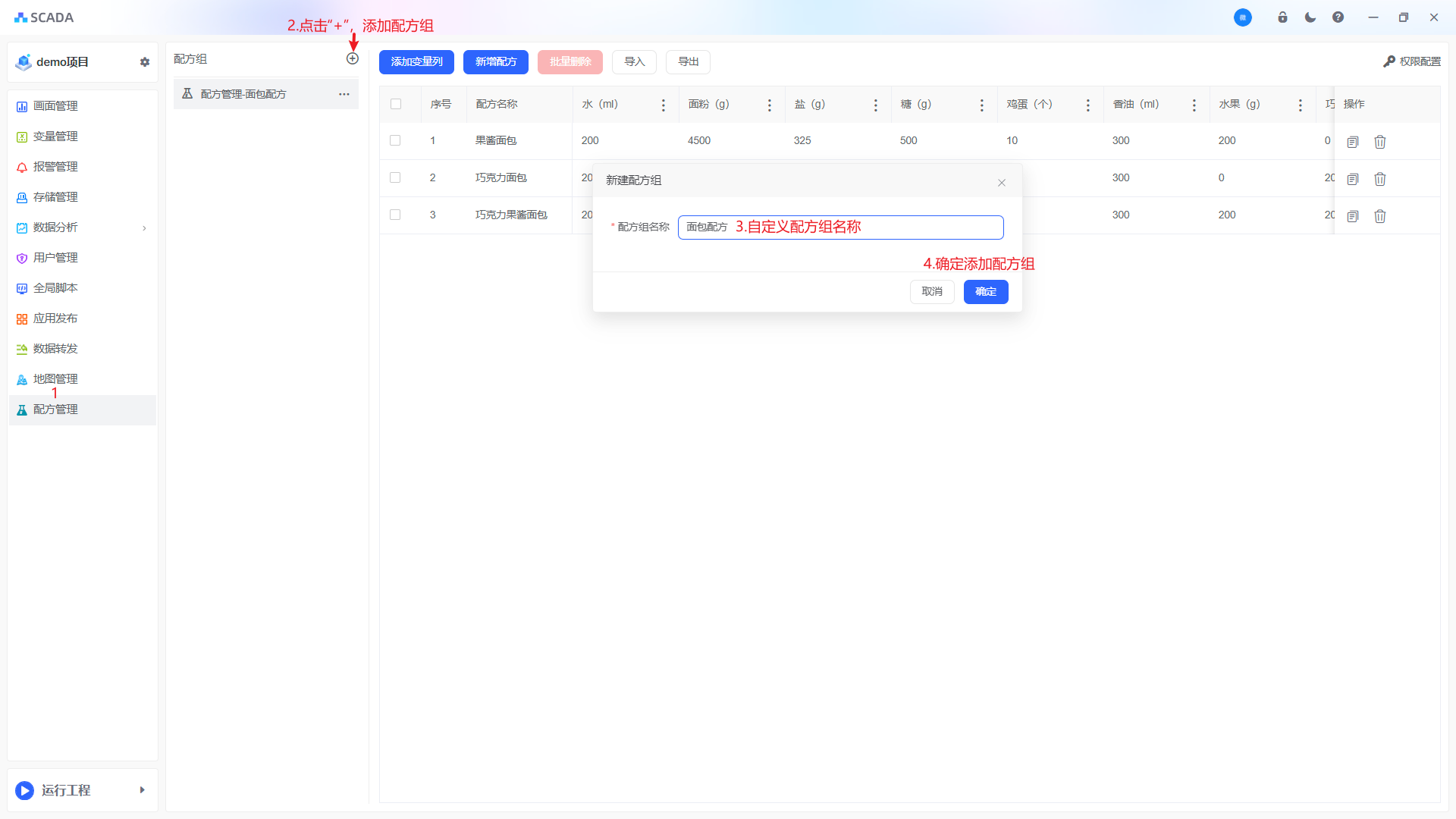

1、在[配方管理]中添加配方组，命名为面包生产。

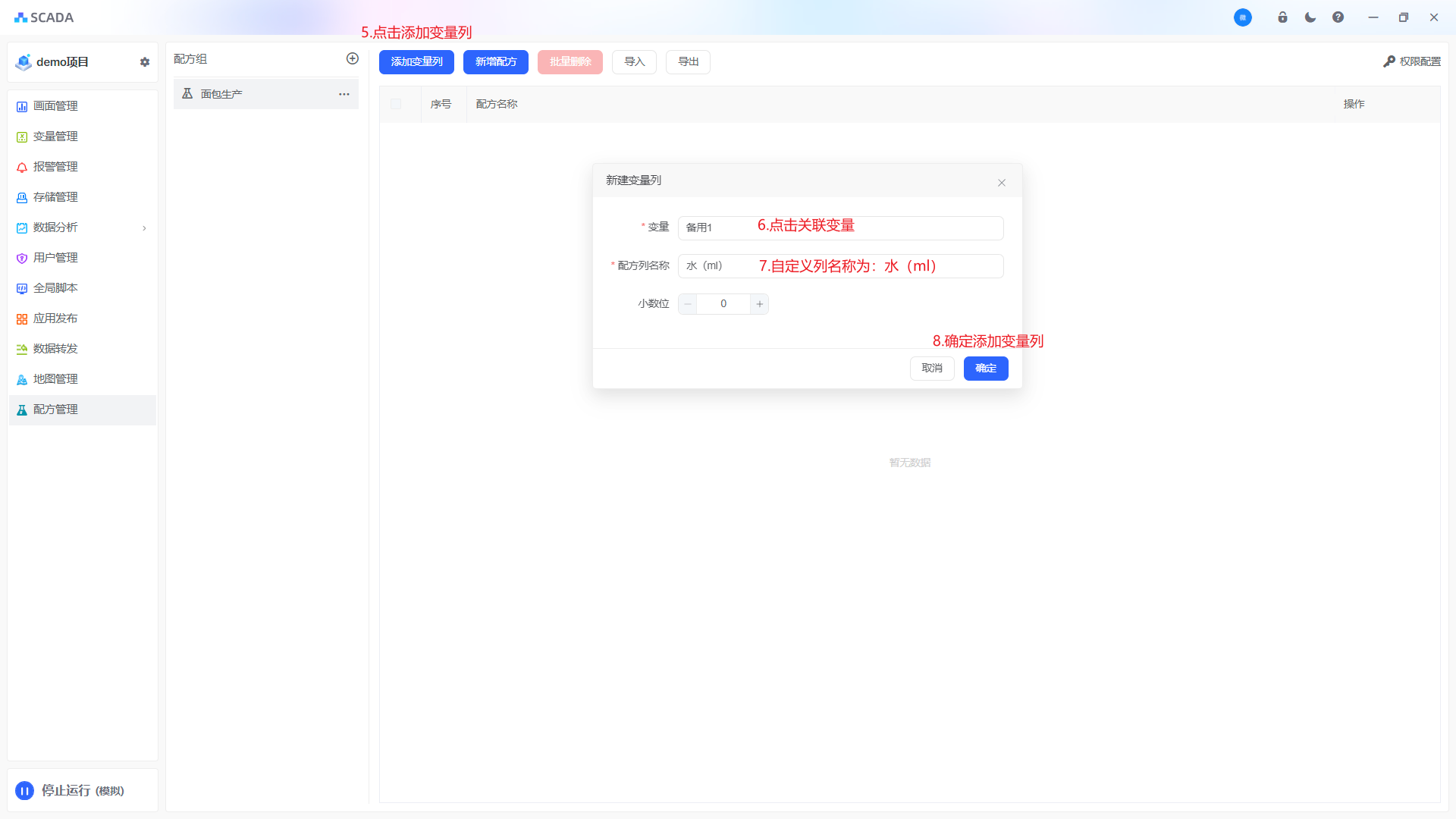

2、在已添加的[面包生产]分组中，添加添加变量列，添加水、面粉、糖、香油等参数列，并且同步关联对应的PLC变量

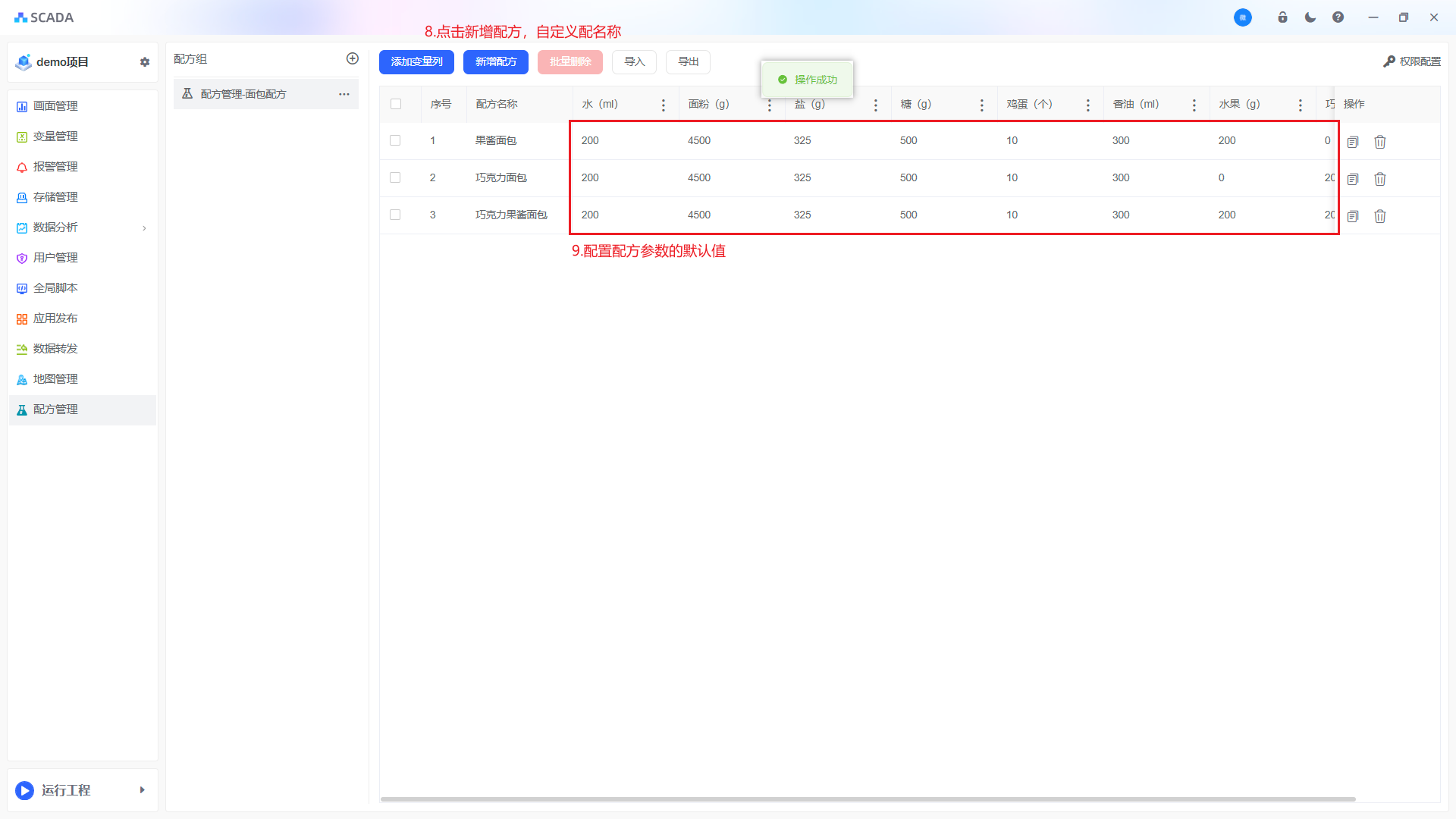

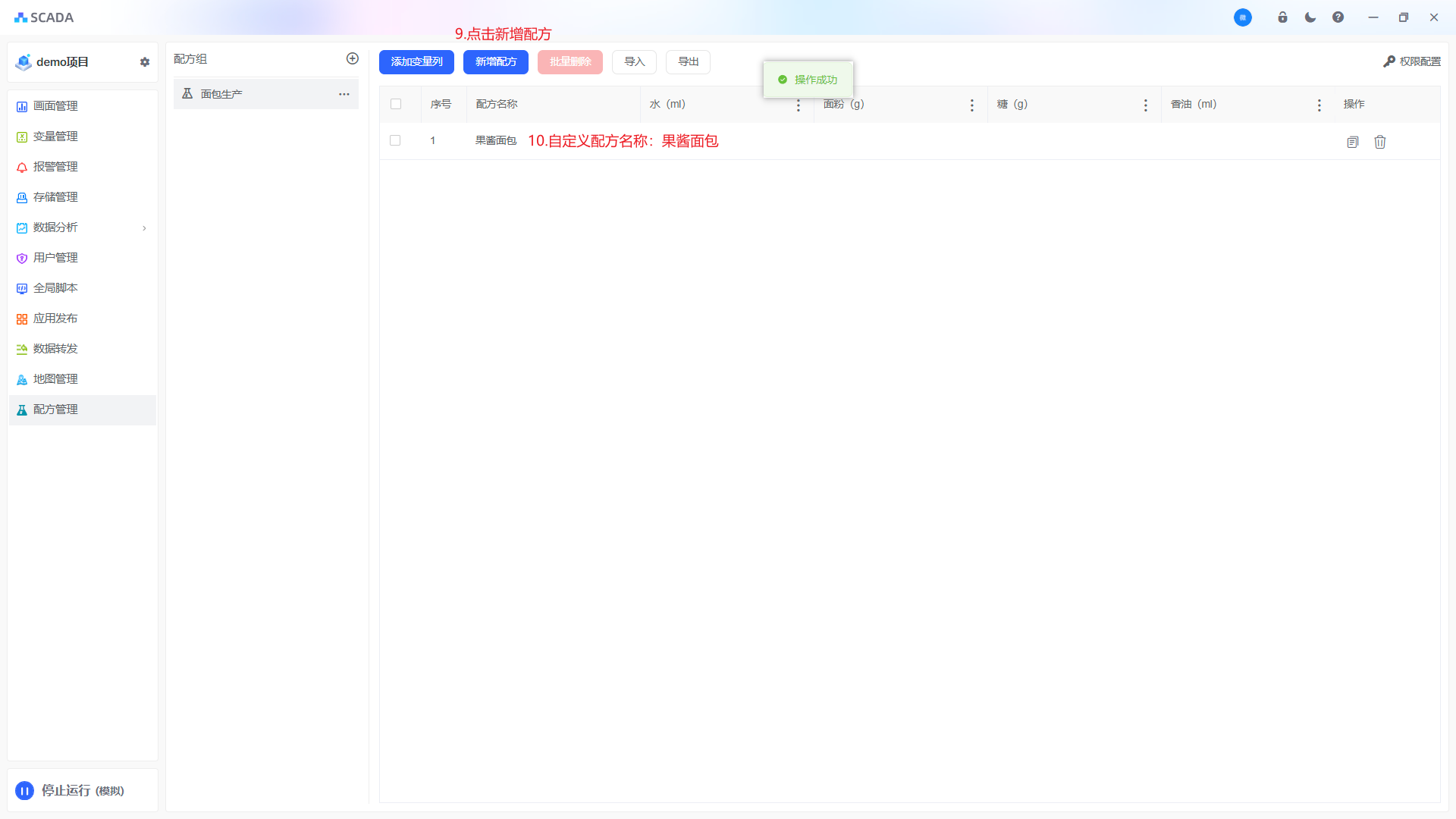

3、点击新增配方，定义名称[果酱面包]

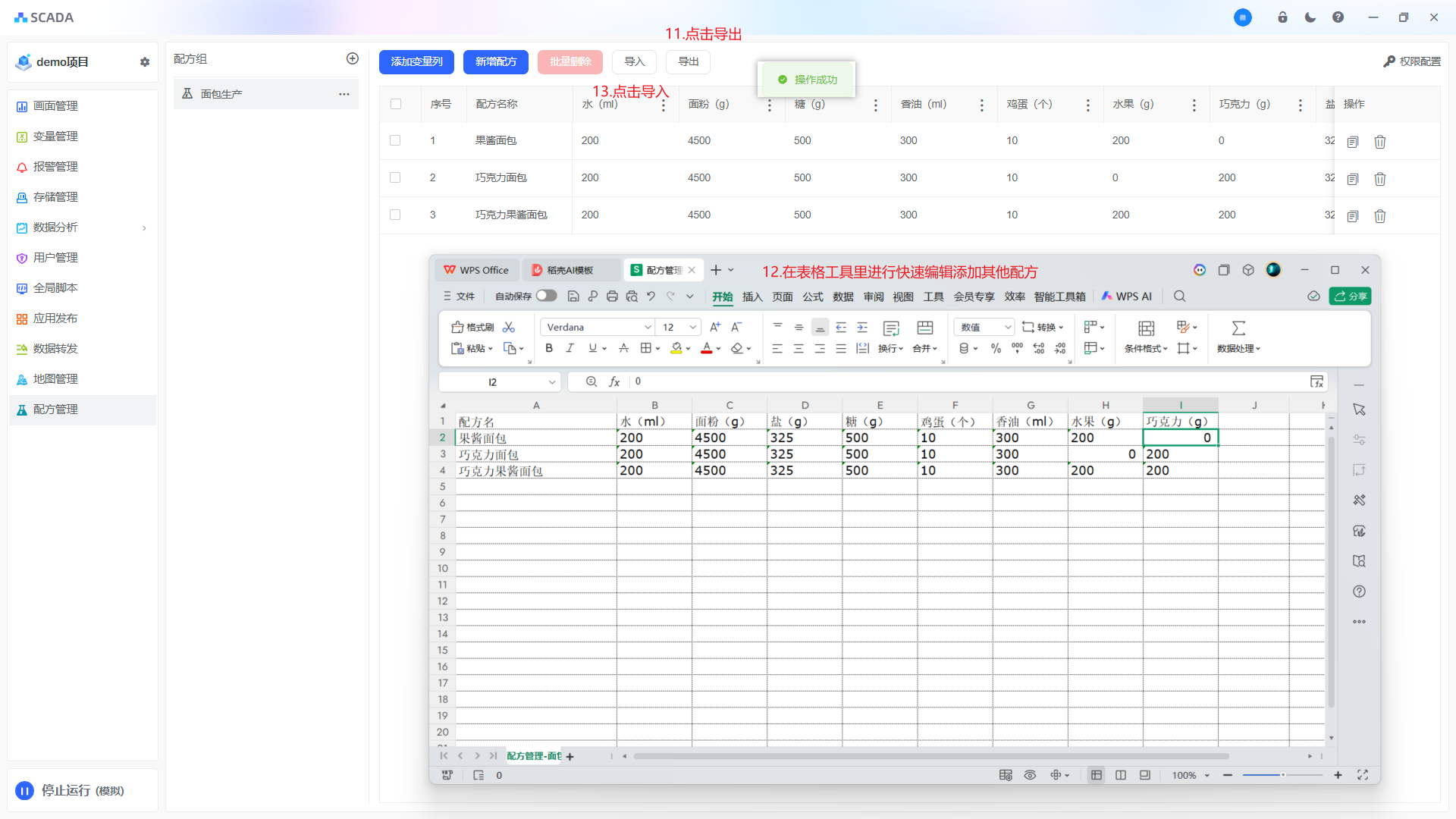

4、点击导出，生成excel表格，在表格工具里快速添加巧克力面包、巧克力果酱面包的参数后导入。

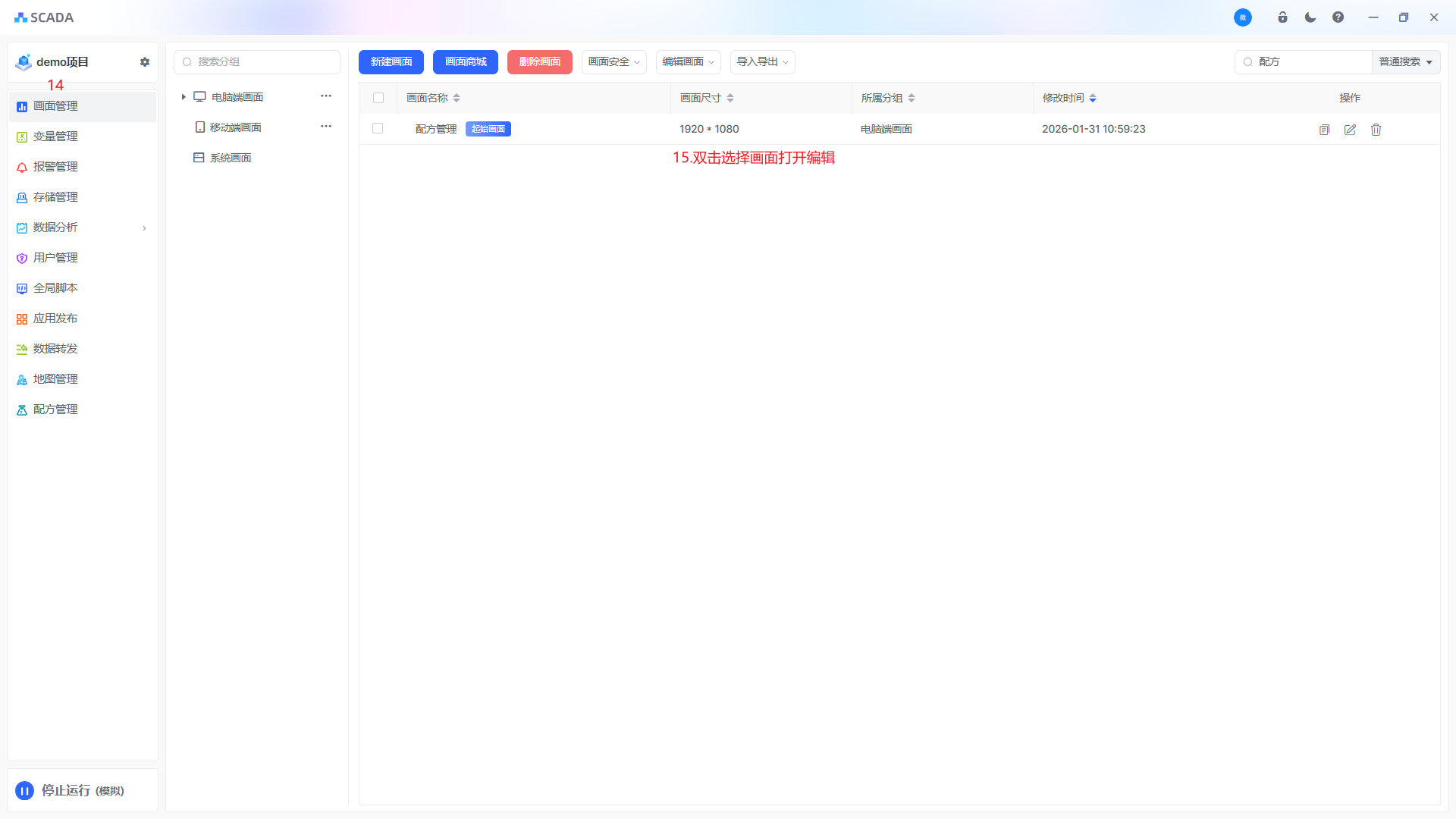

5、在[画面管理]中选中已添加的配方管理页面

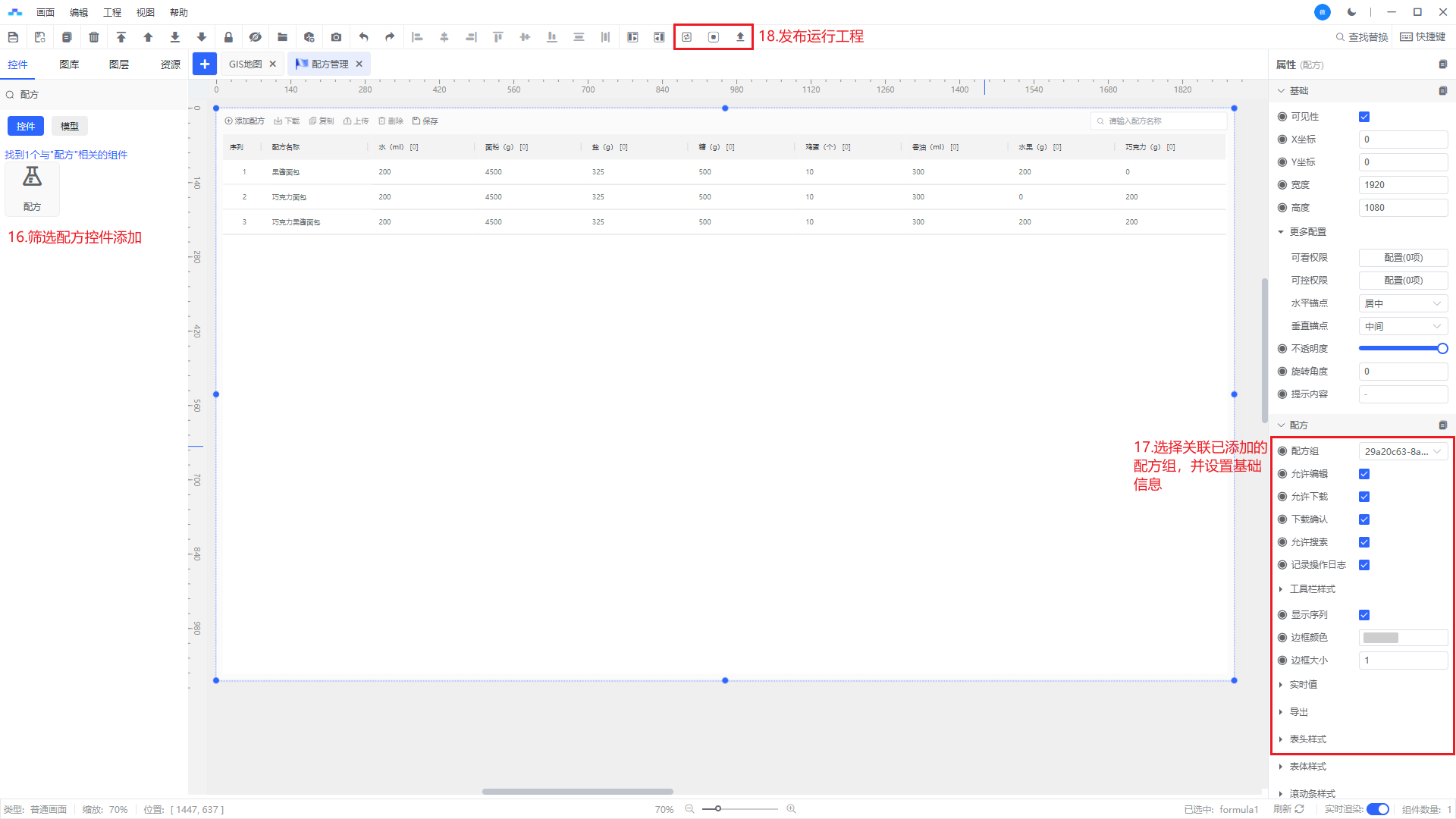

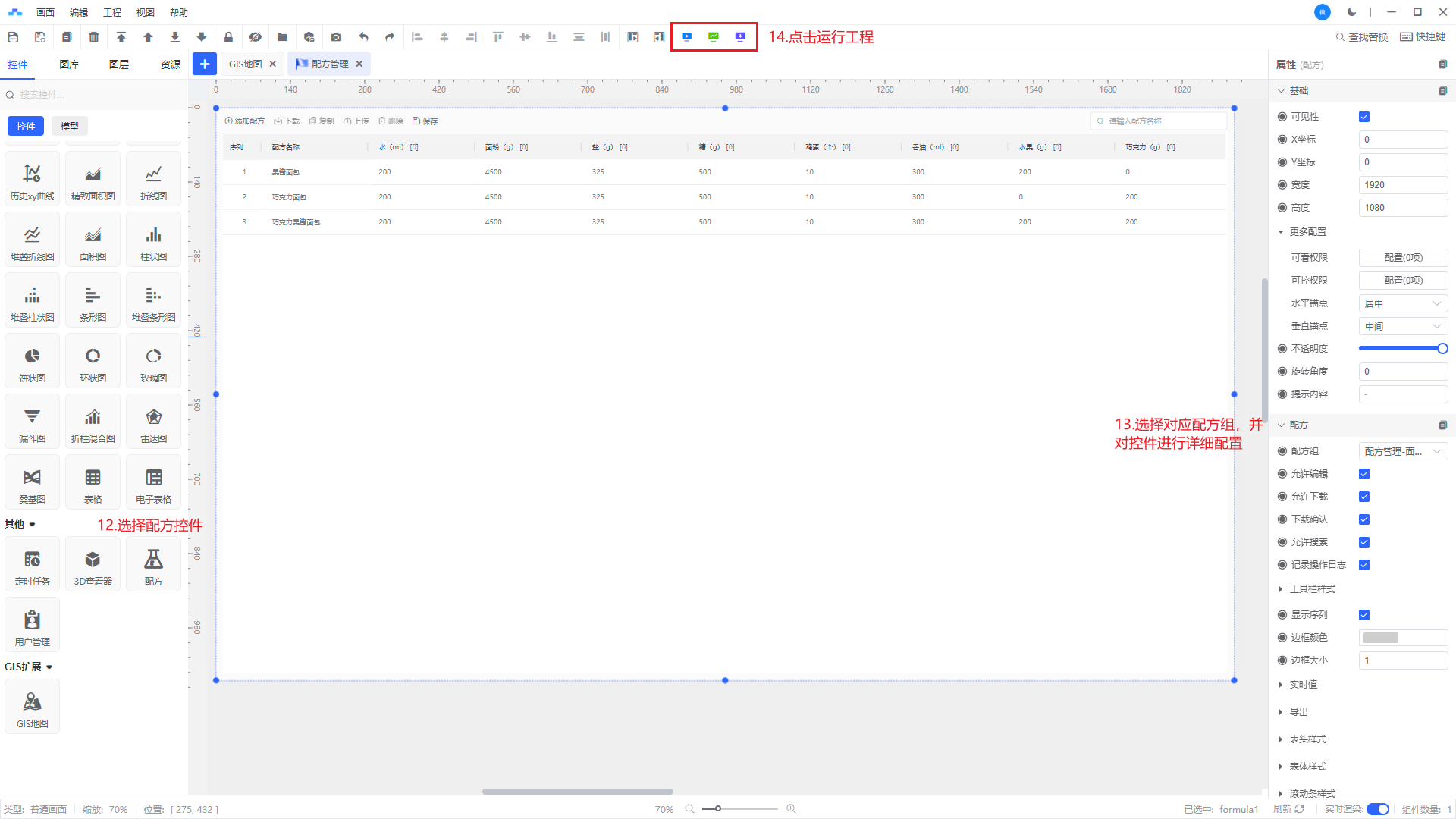

6、在控件搜索栏直接搜索配方控件，拖拉拽到画面上。进行配方参数的详细配置，如关联已添加好的面包配方组、勾选允许编辑、允许下载、下载确认、允许搜索、记录操作日志等配置。设置完点击运行工程

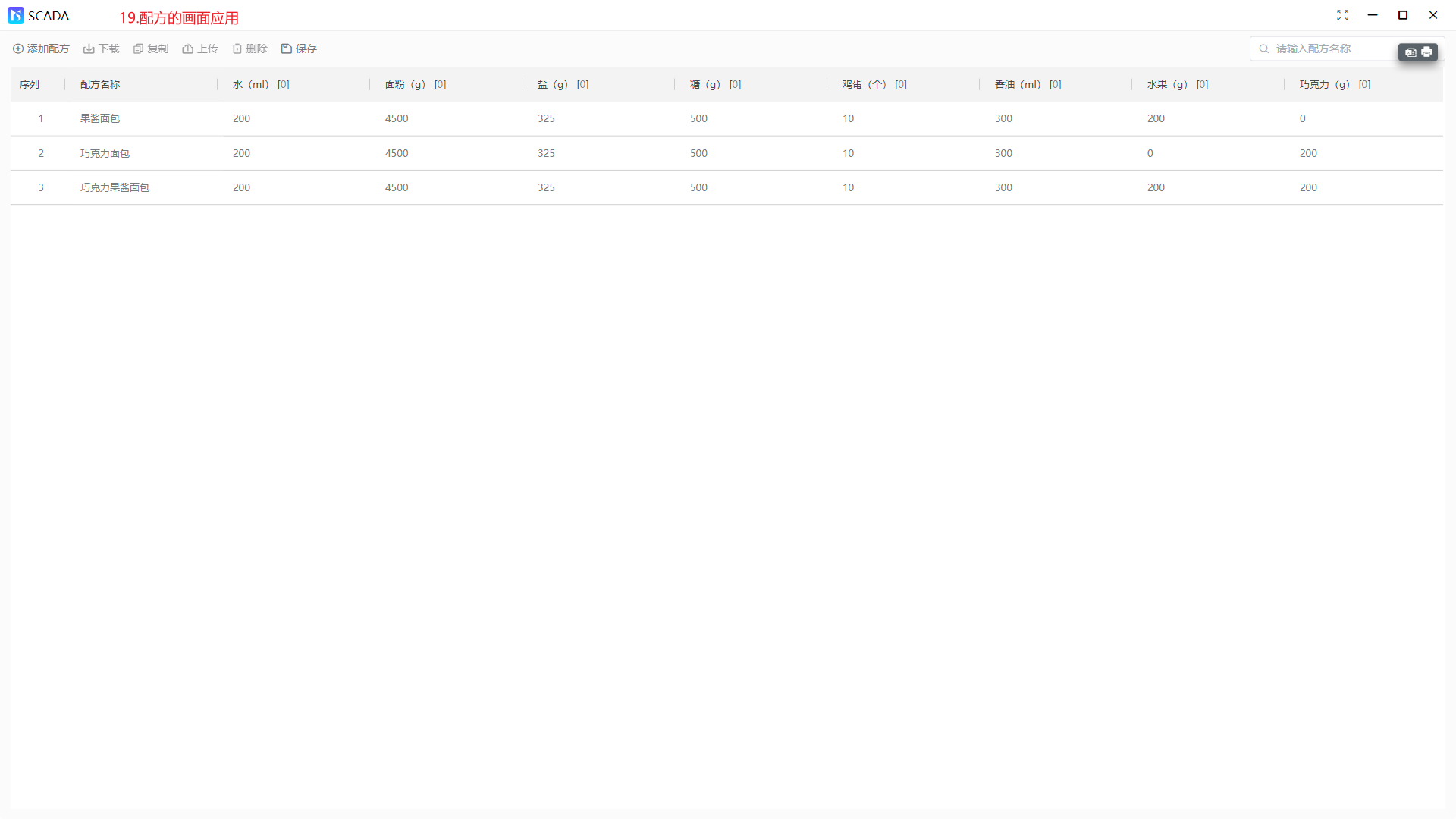

7、在工程运行画面，可以查看到已经添加好的果酱面包、巧克力面包、巧克力果酱面包这三个配方，选择果酱面包配方点击下载，即可将相关参数直接同步至PLC中，让产线开始生产果酱面包。也可以进行配方的新增与修改。修改后点击保存即可。
