SCADA与西门子 S7-smart通讯

与smart网口通讯

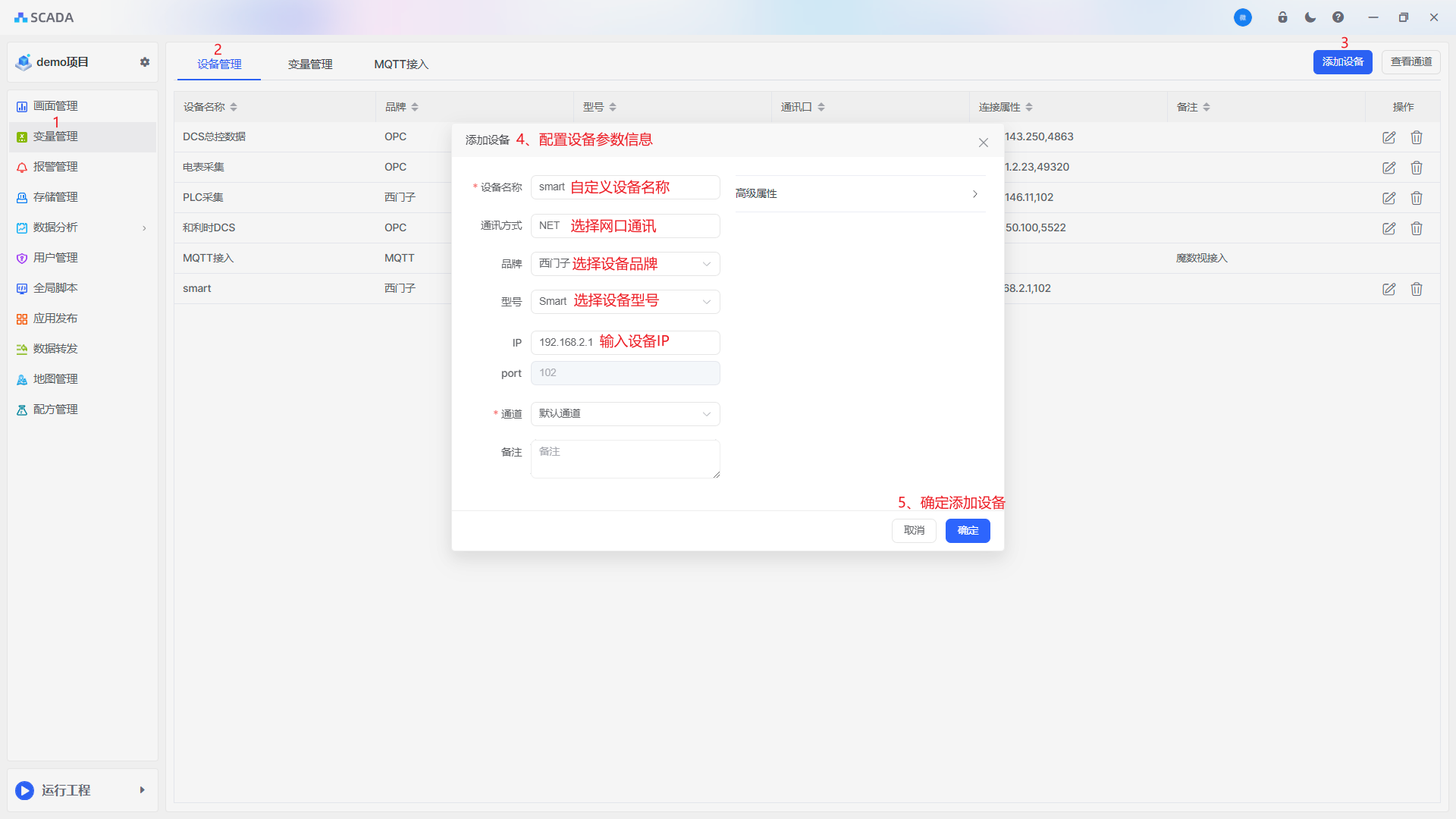

1、在[变量管理]-[设备管理]中点击添加设备，自定义设备名称(西门子smart)，通讯方式选择网口(NET)，选择设备品牌(西门子)，型号(Smart)，输入设备的IP：192.168.2.1

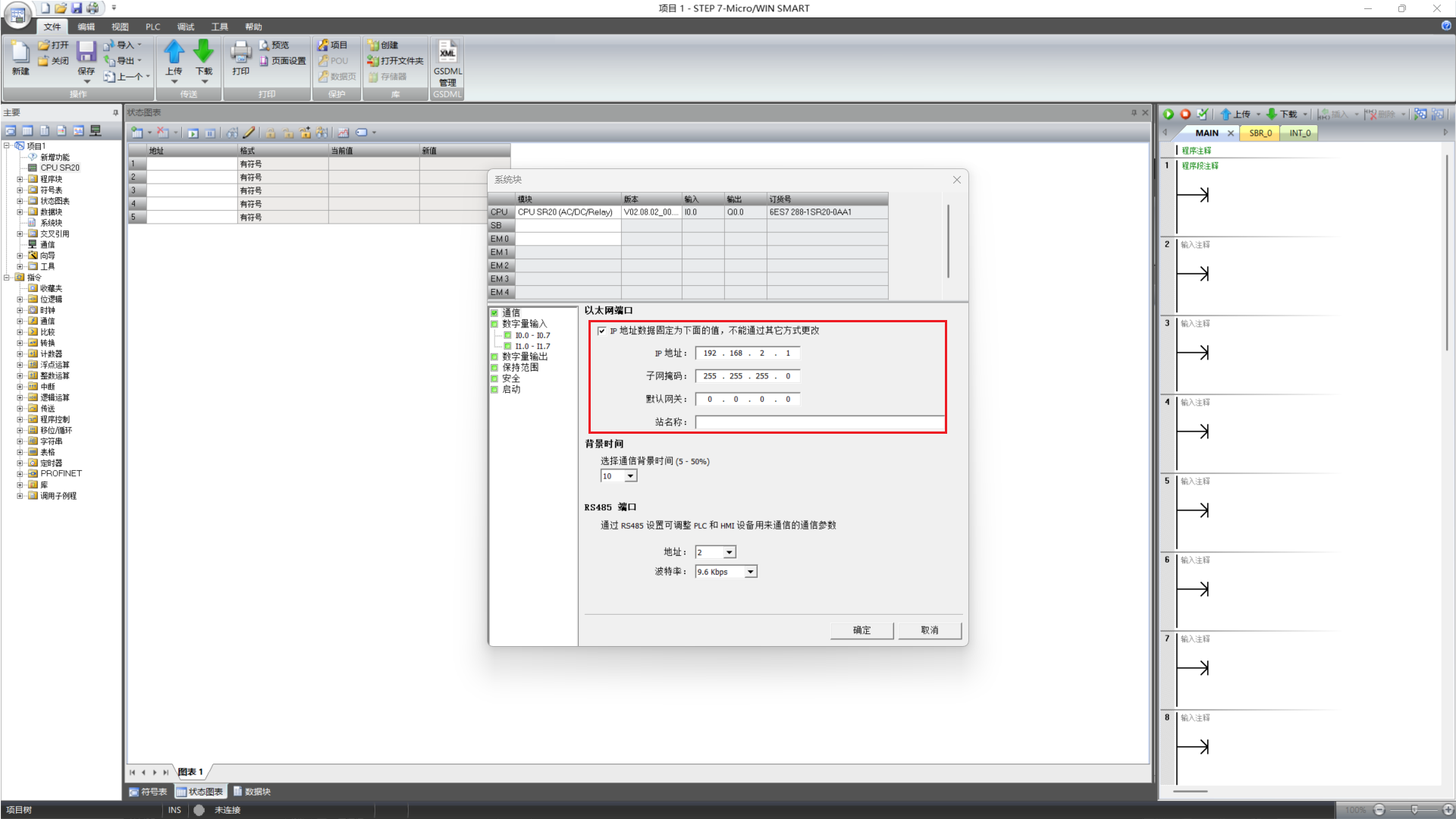

2、PLC网口参数设置

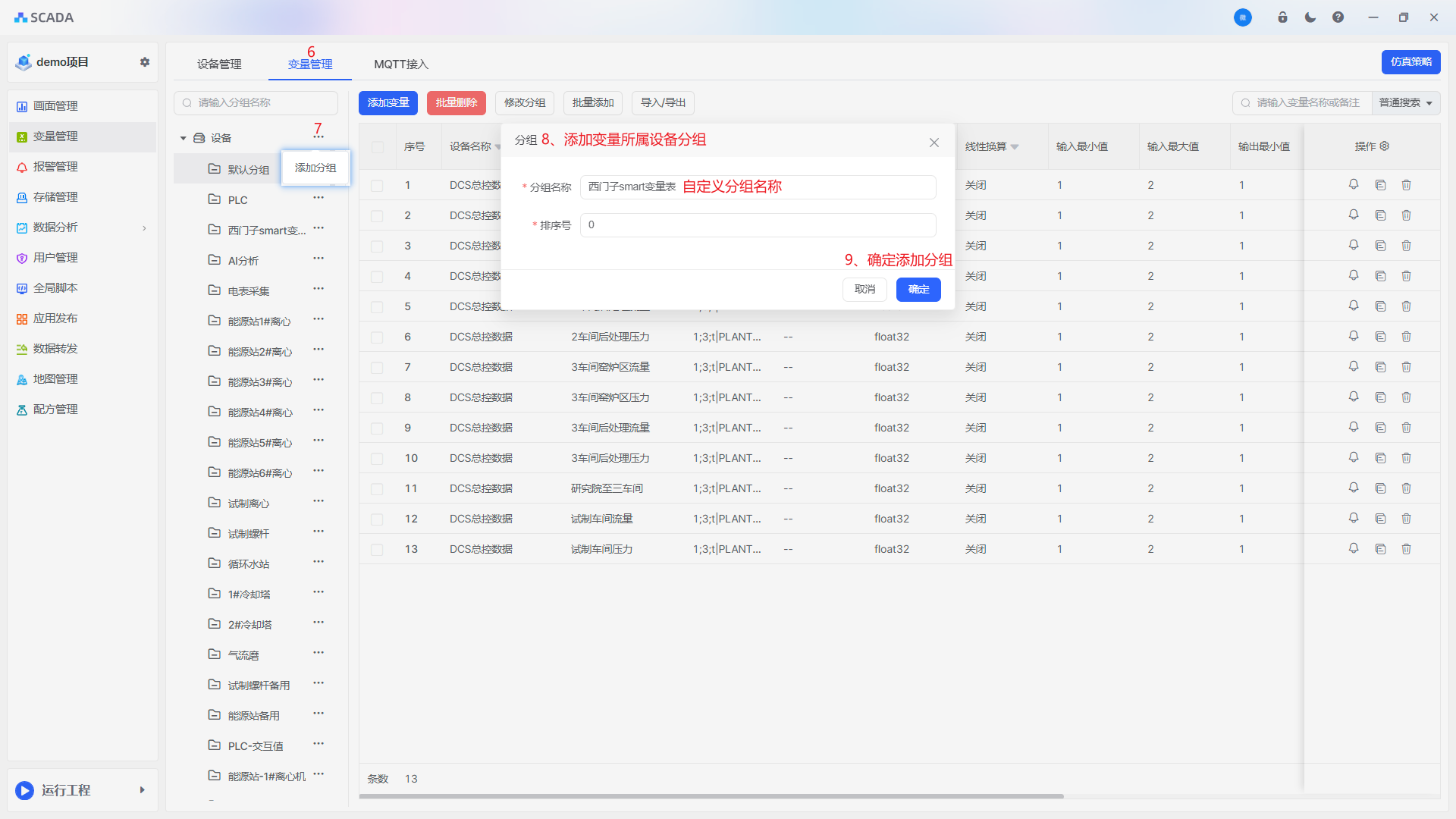

3、在[变量管理]-[变量管理]中，依据实际需求在设备分组里自定义添加smar变量分组

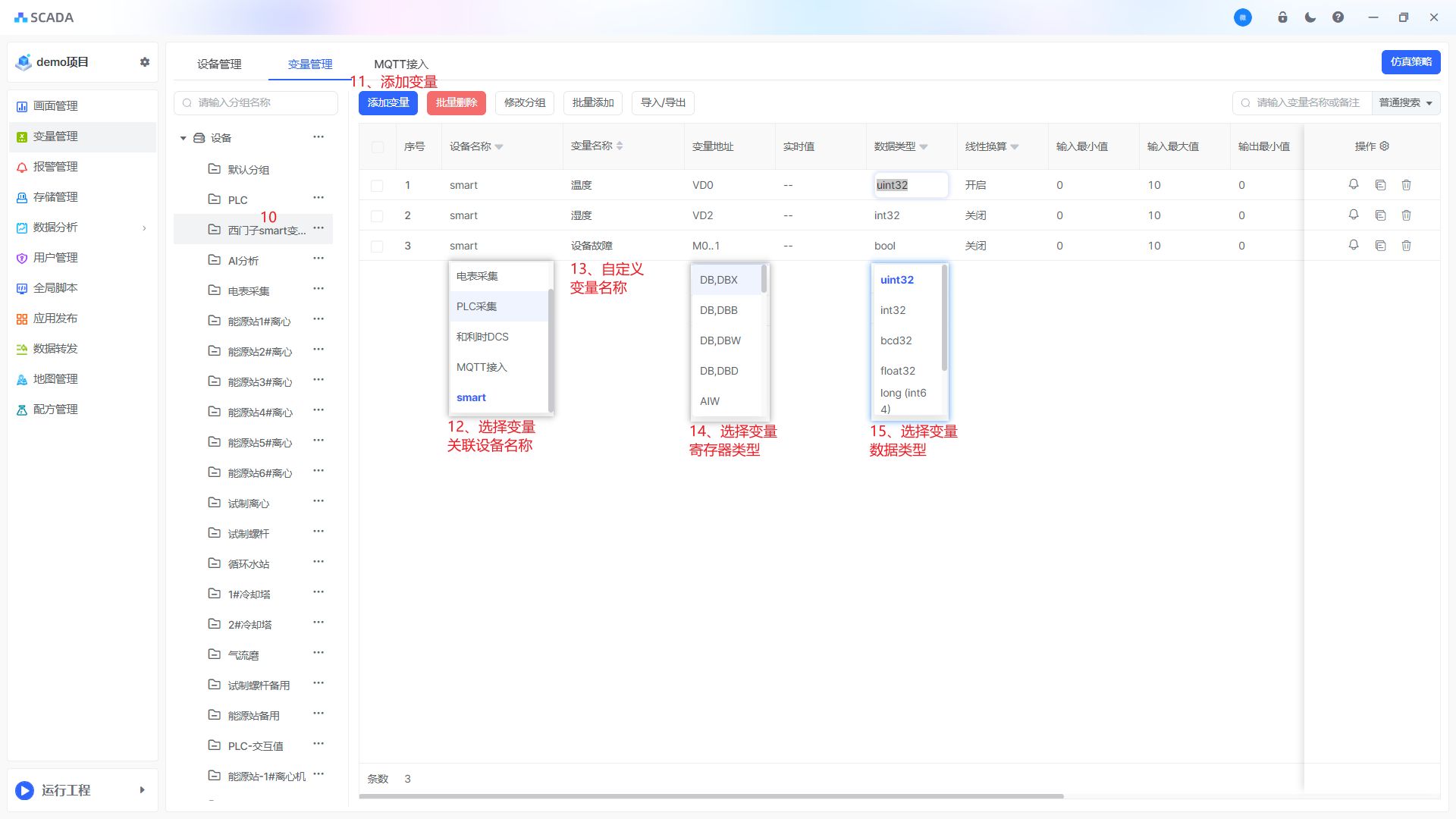

4、选择已添加的变量分组，点击添加变量。配置变量关联设备名称、变量名称、变量地址、数据类型、变量读写、编码格式

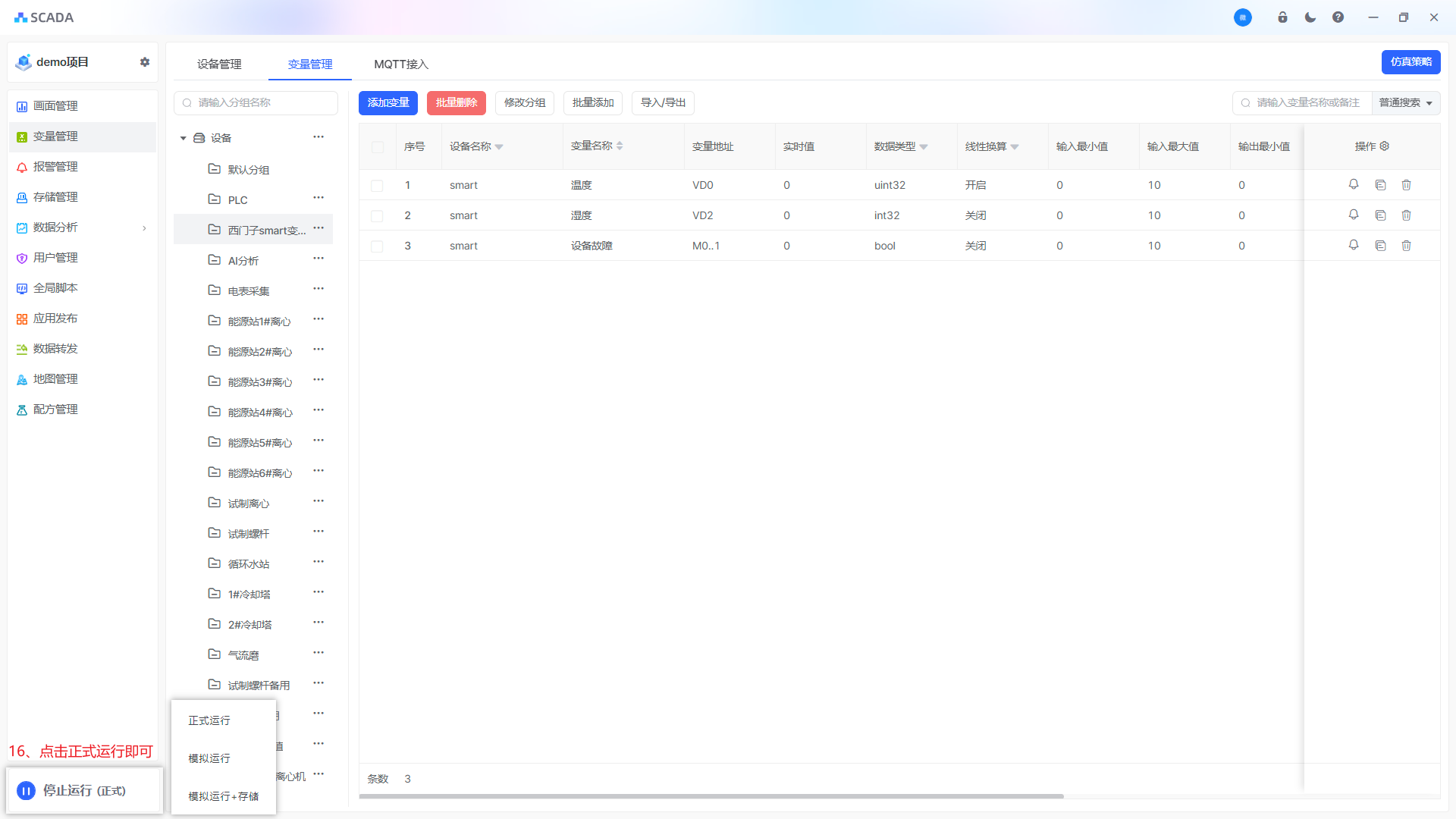

5、添加好配置后，点击正式运行工程即可

与smart串口通讯

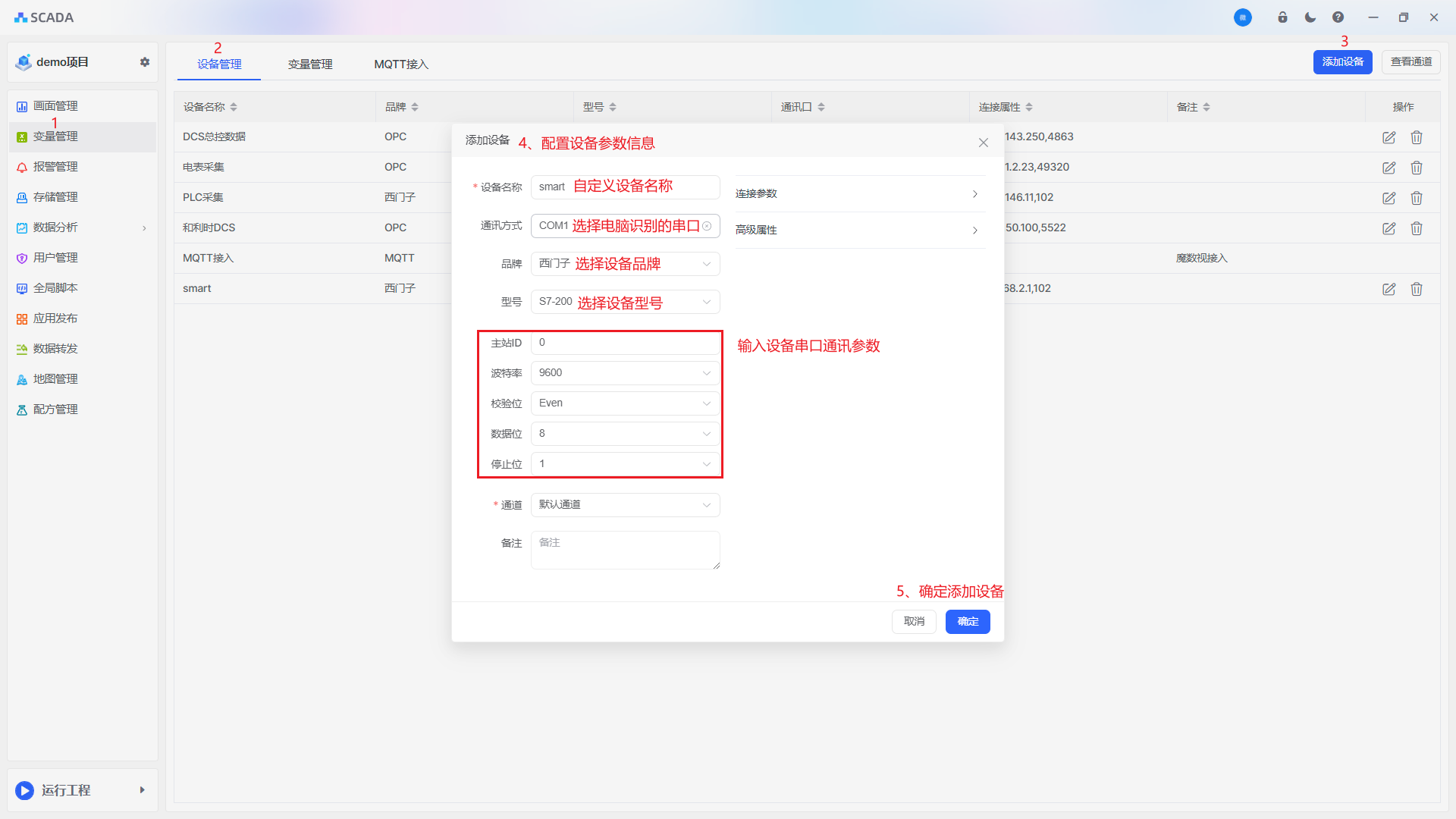

1、在[变量管理]-[设备管理]中点击添加设备，自定义设备名称(西门子smart)，通讯方式选择网口(NET)，选择设备品牌(西门子)，型号(Smart)，输入设备的串口参数

2、PLC串口参数设置

3、在[变量管理]-[变量管理]中，依据实际需求在设备分组里自定义添加smar变量分组

4、选择已添加的变量分组，点击添加变量。配置变量关联设备名称、变量名称、变量地址、数据类型、变量读写、编码格式

5、添加好配置后，点击正式运行工程即可
