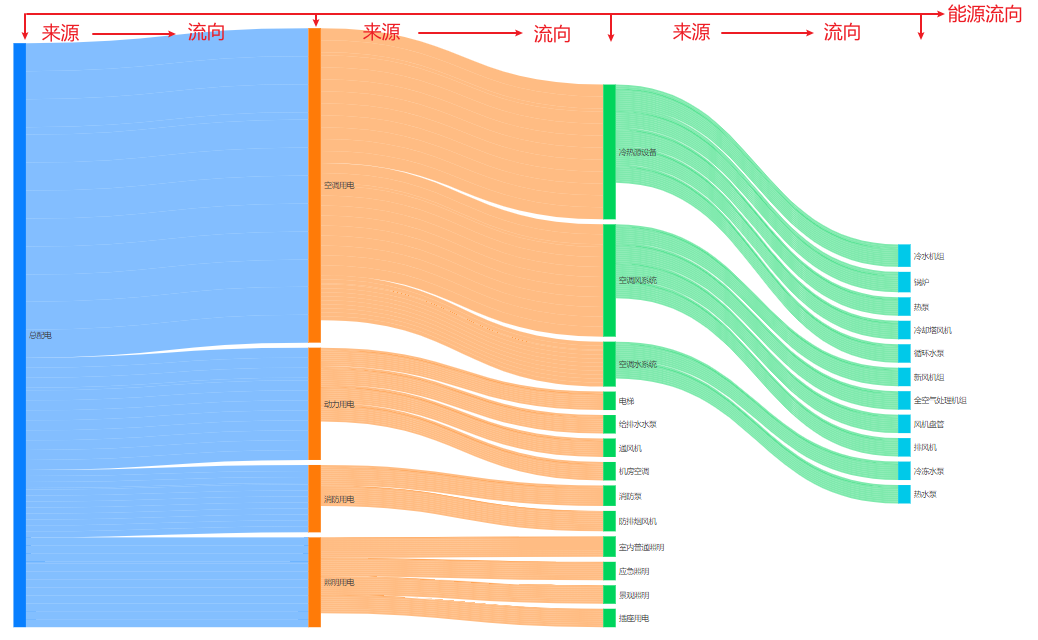

概述

用于可视化展示能源在系统中产生、传输、转换与消耗全过程的图形化工具，展示每个节点的流向和分布

在SCADA中的数据结构

来源	流向	数值
总配电	空调用电	100
空调用电	空调风系统	40
空调风系统	新风机组	20

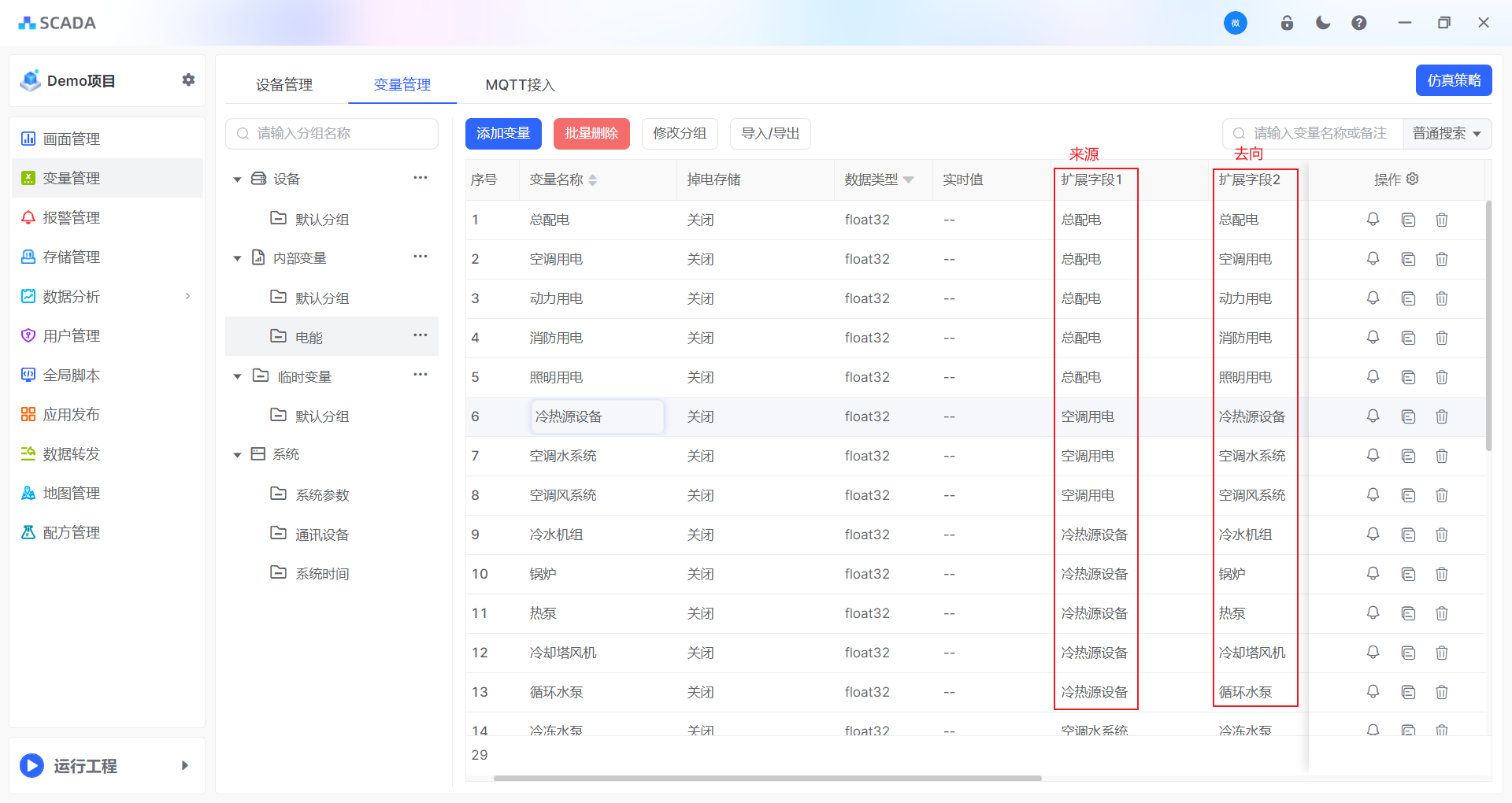

1. 定义数据结构

组装为如上结构，需要借助变量的扩展字段对每个变量进行分类标记

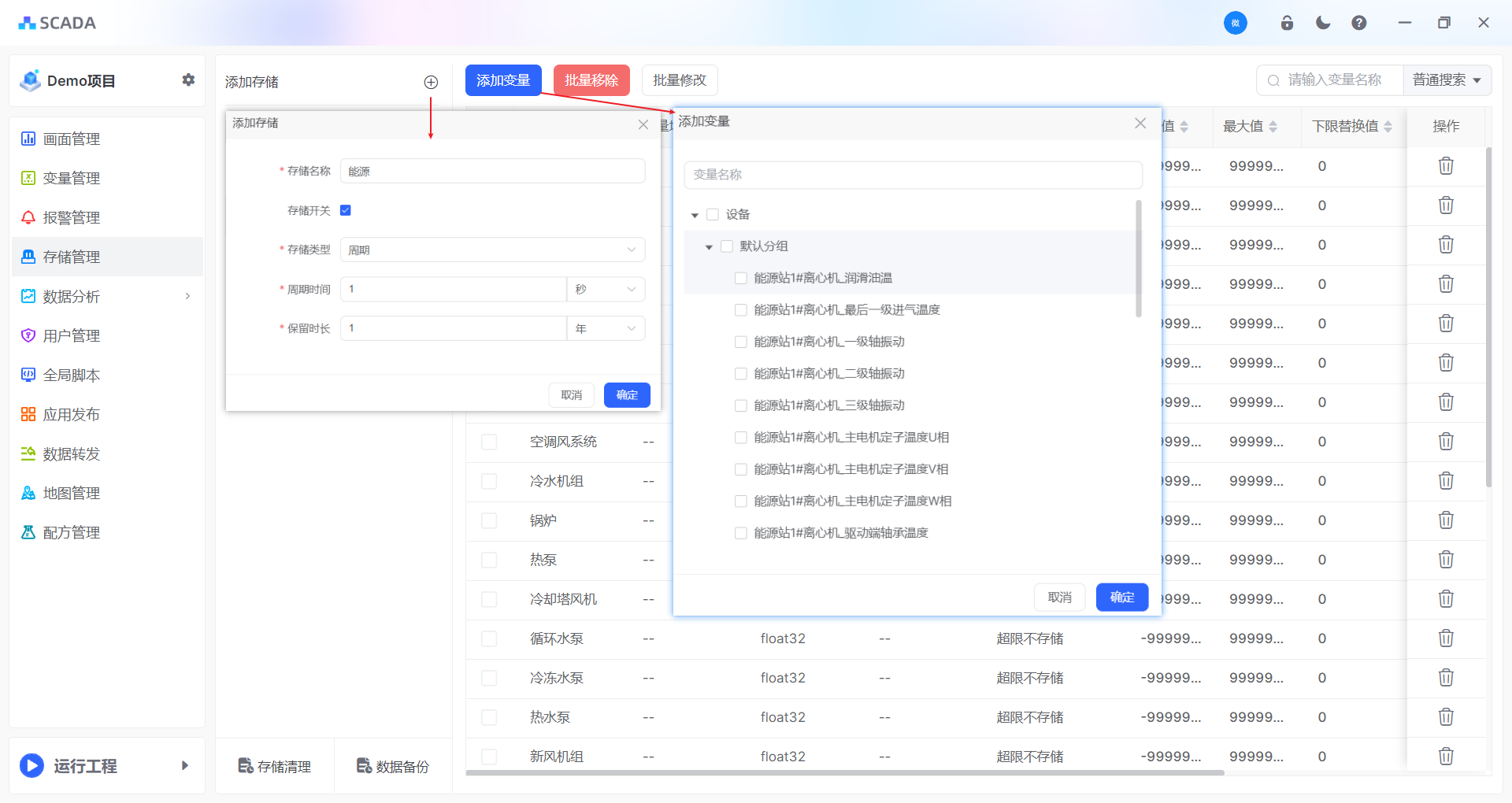

2. 存储数据

按照周期方式存储数据即可

3. 组装数据

通过 数据分析 将能流图需要的数据格式组装出来，组装步骤如下：

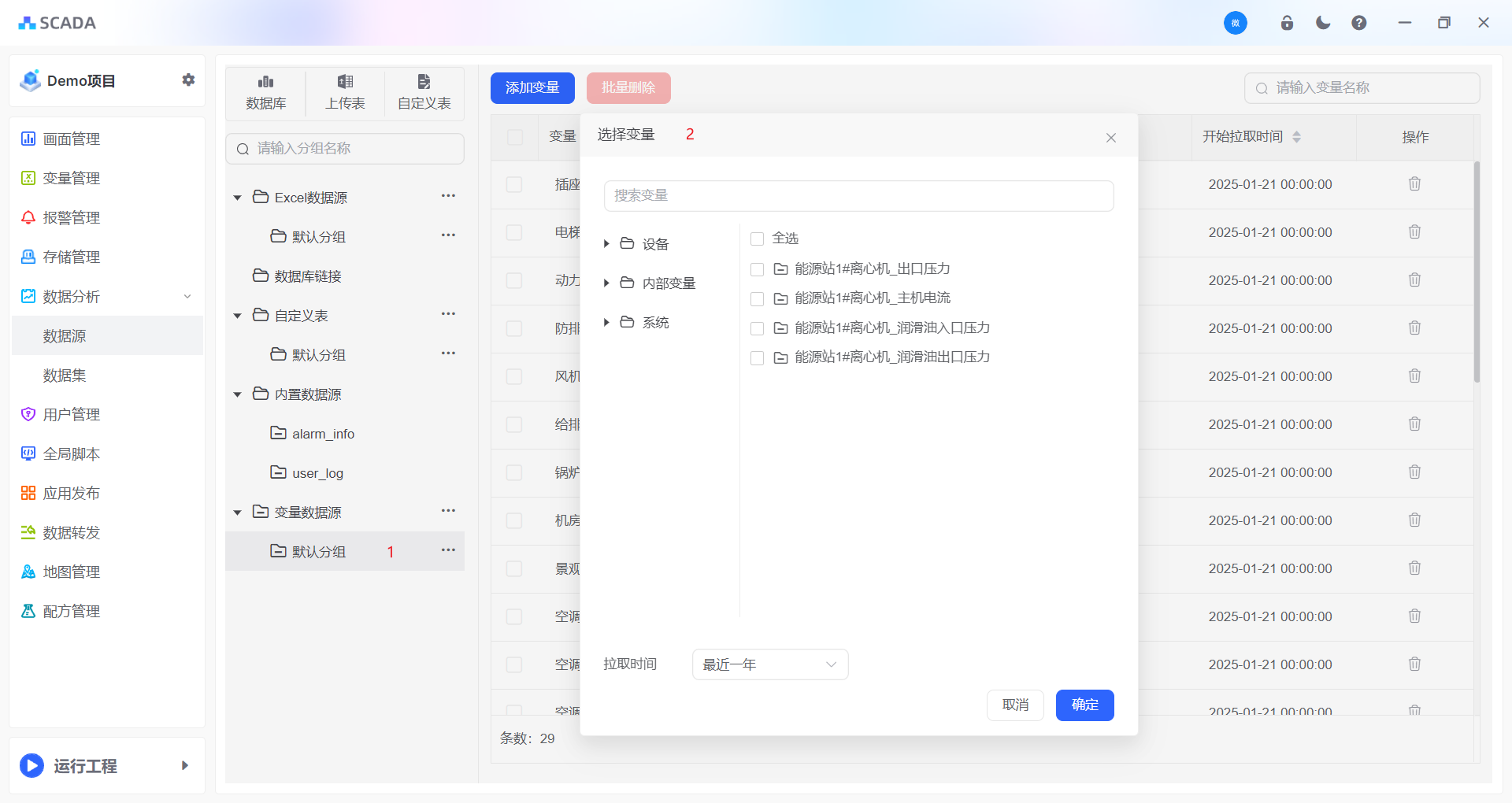

3.1 在数据分析 --> 数据源 中选择需要的数据

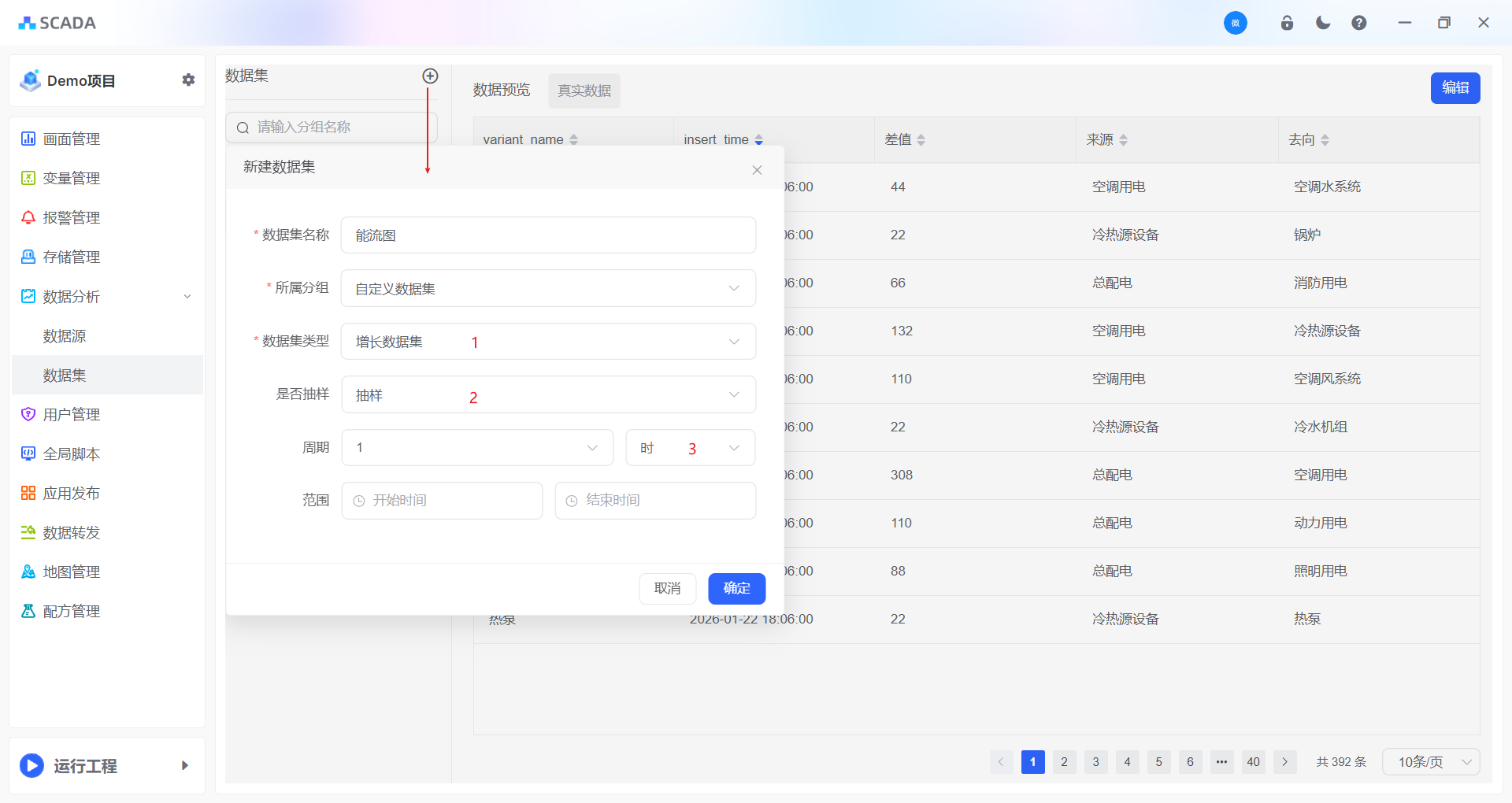

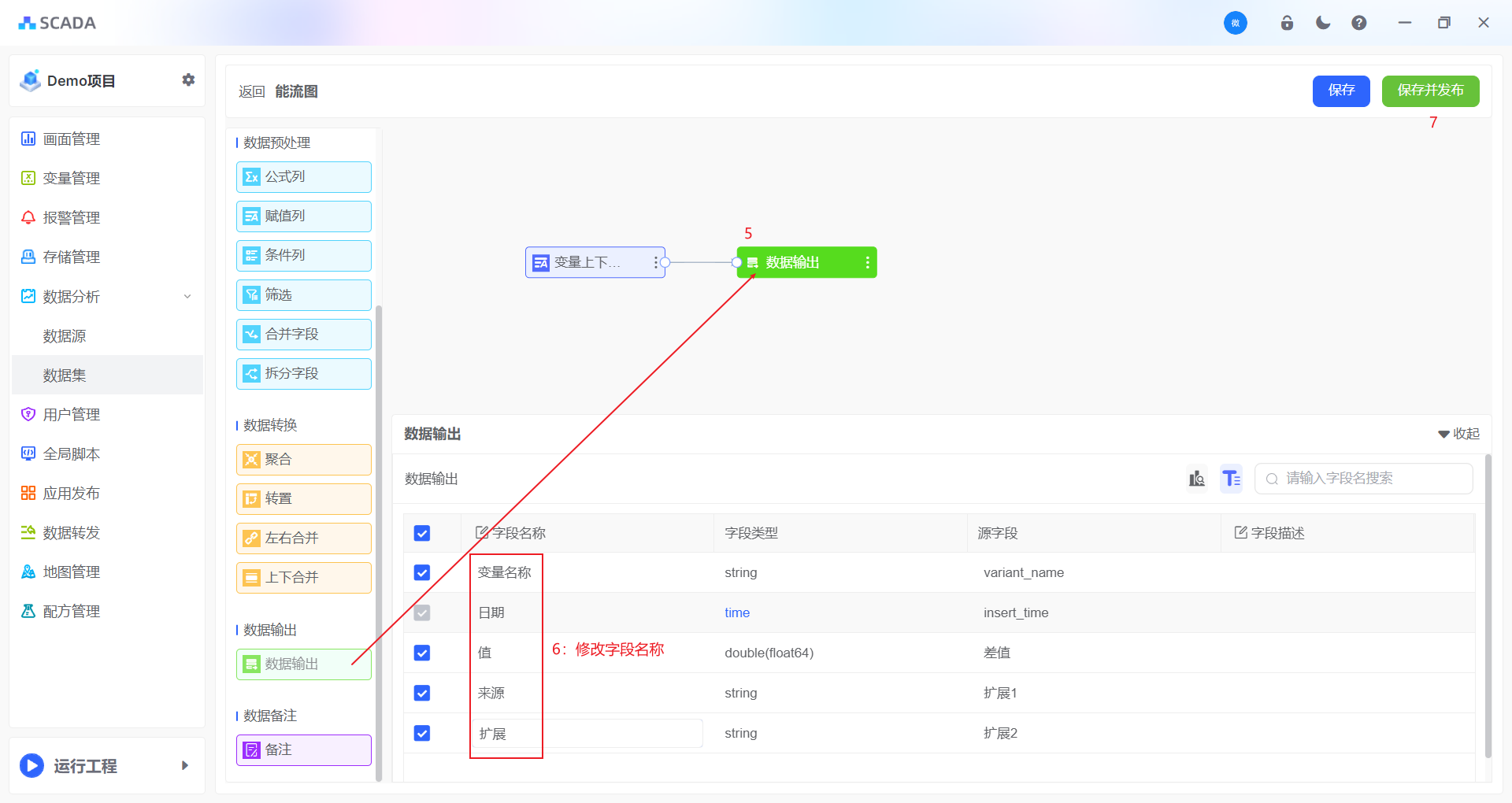

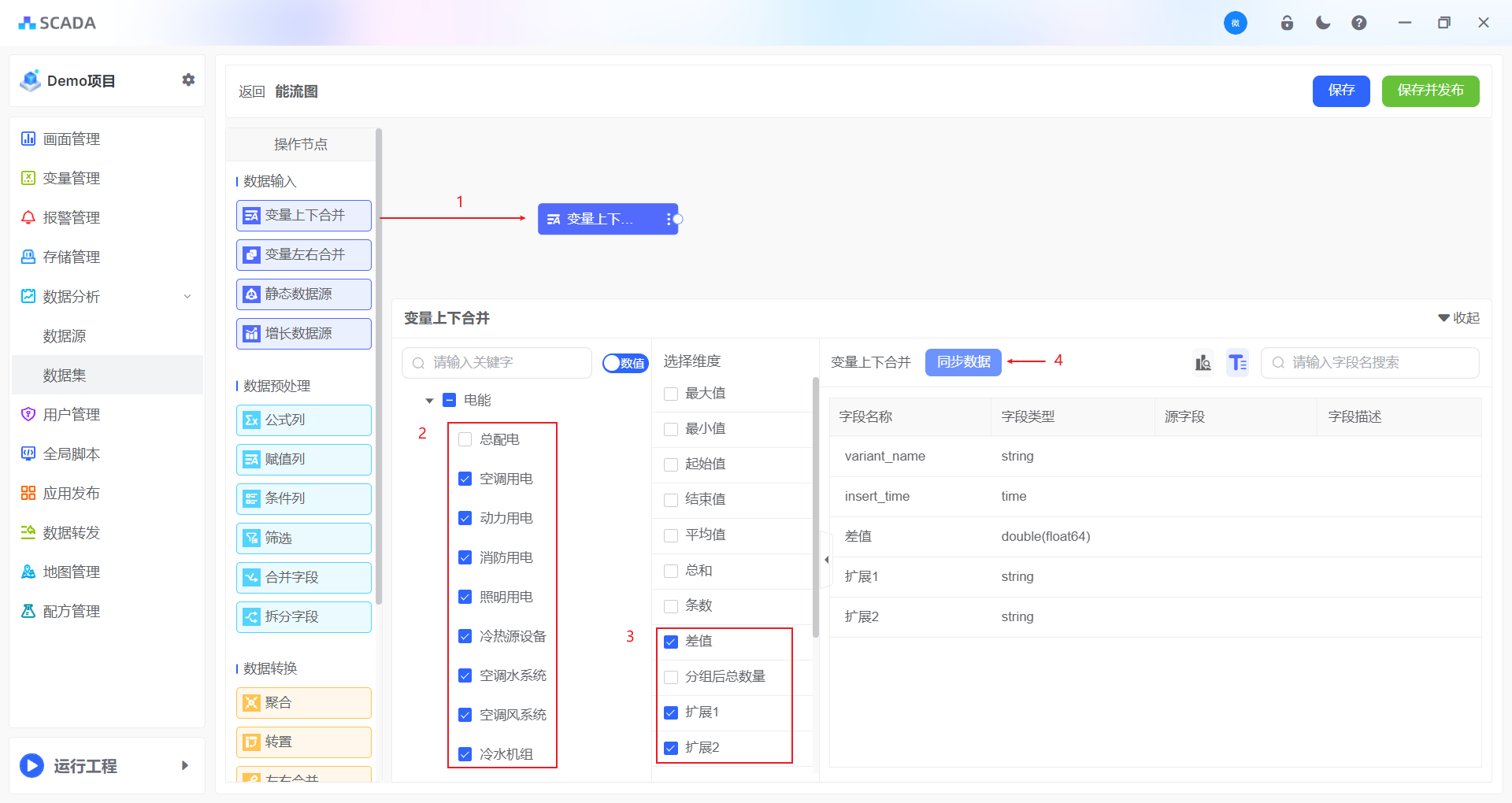

3.2 在数据分析 --> 数据集 中组装需要的数据

温馨提示

采集的能耗变量为累计值：维度选择 差值 系统会自动计算所选择时间范围类的差值

4. 展示数据

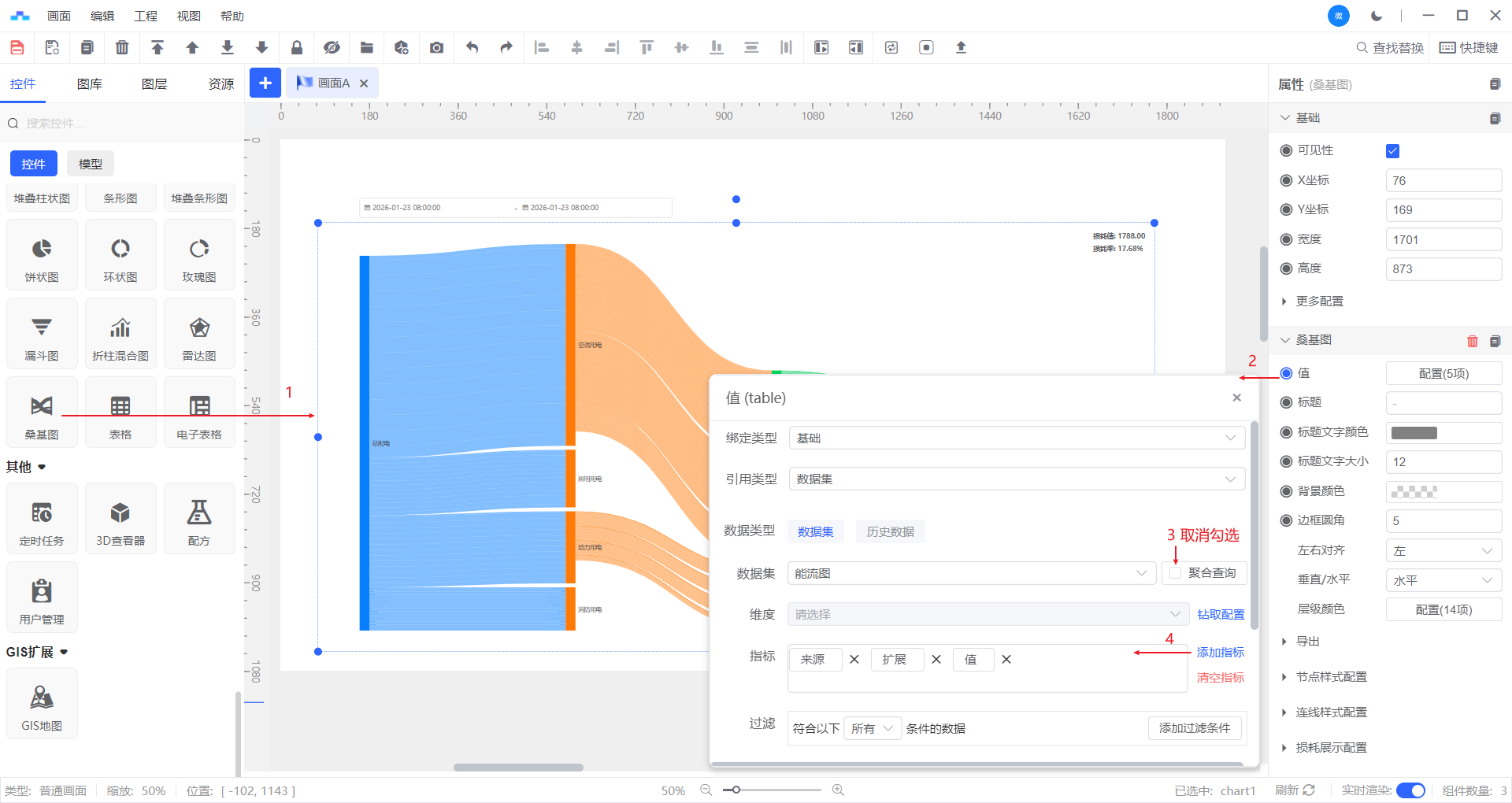

4.1 添加能流图

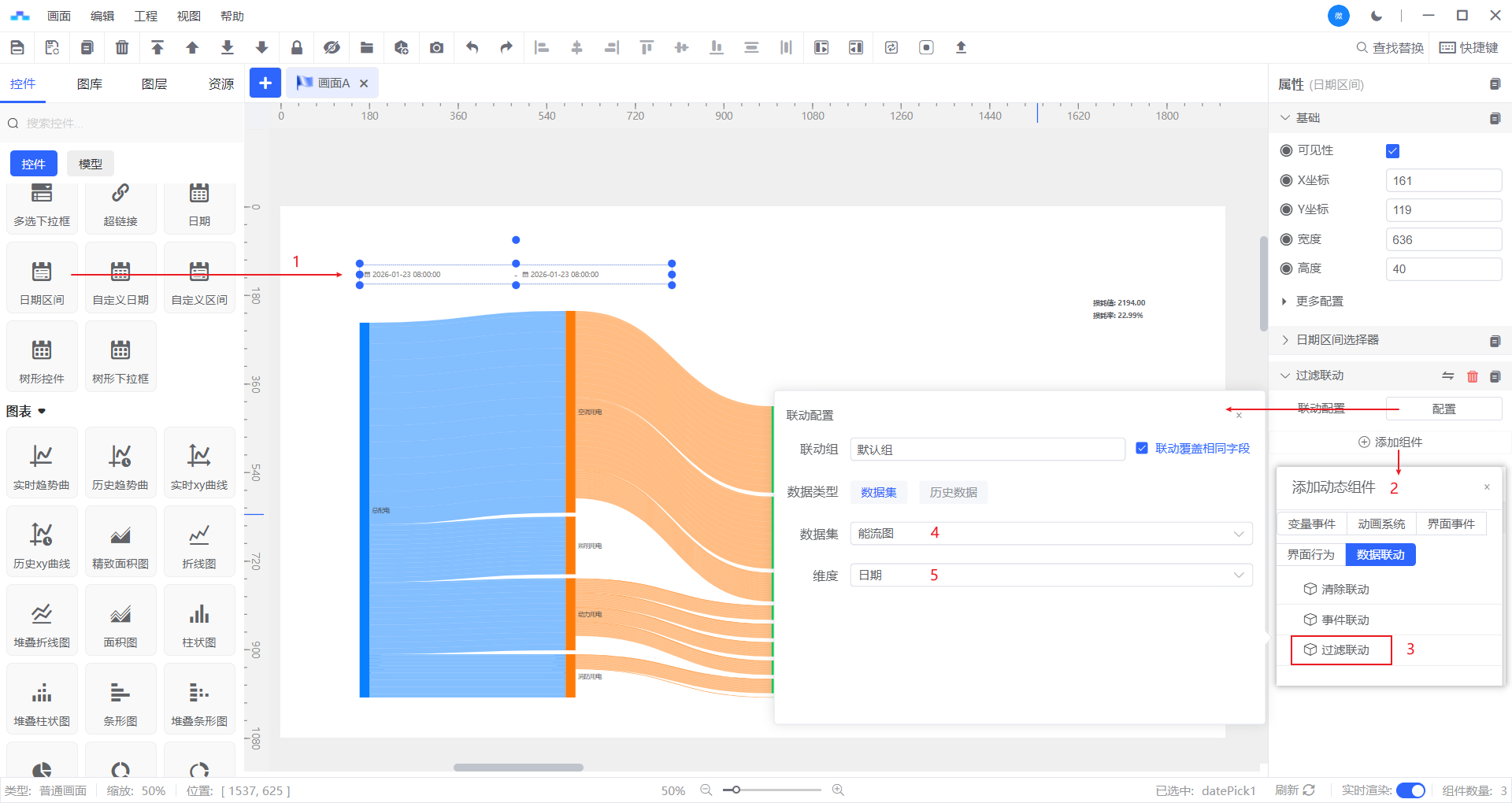

4.2 通过日期筛选

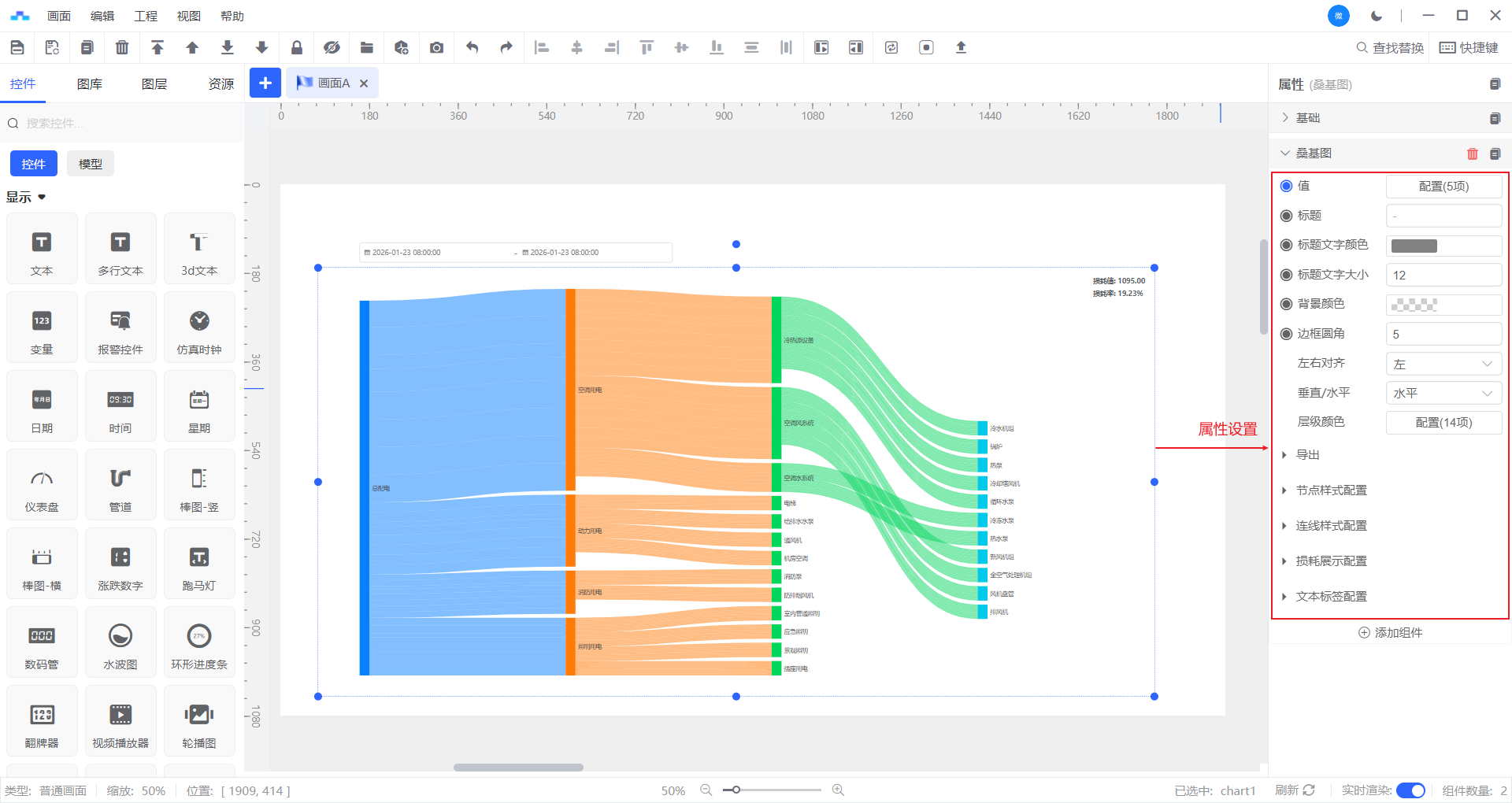

5. 设置其他属性

能流图能看到的所有属性均可设置，同时支持导出
