Modbus TCP数据转发

第三方设备可以通过 Modbus 协议 采集 SCADA 系统中的实时数据。SCADA 系统作为 Modbus 从站（Server），第三方设备作为 Modbus 主站（Client），通过数据转发功能实现数据共享。

配置流程

数据转发 --> 添加Modbus数据转发 --> 设置转发属性 --> 添加变量 --> 运行工程

1、进入[数据转发]，在[转发列表]点击添加转发，选择Modbus协议，自定义转发名称，完成基础转发创建

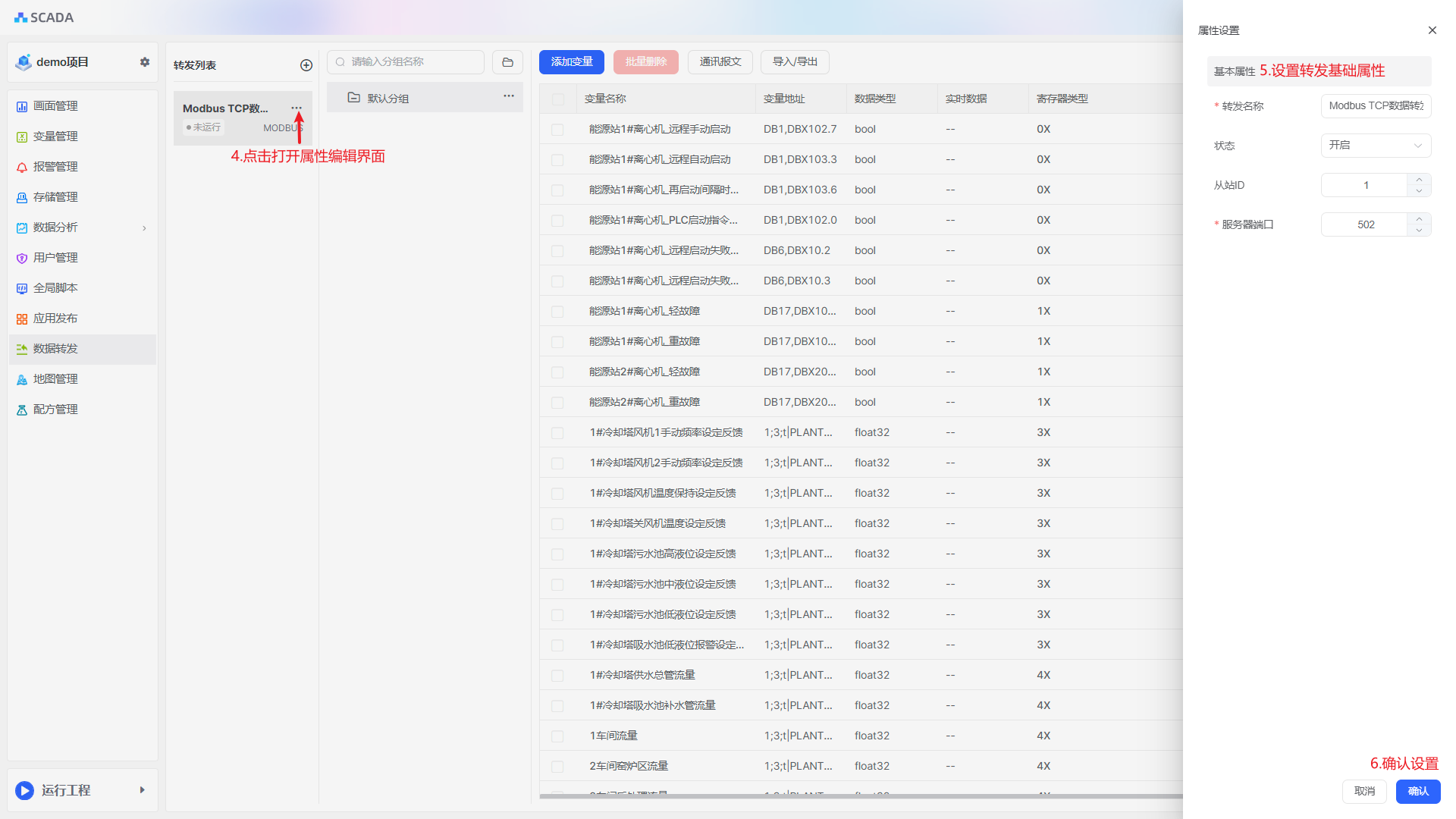

2、点击已添加的Mosbus转发条目，配置转发的基础属性

名词	配置方式	说明
状态	开启	设置转发功能是否运行
从站ID	设置1	第三方设备需使用相同 ID 访问
端口号	502	Modbus TCP 默认端口，也可以根据业务场景进行自定义修改
IP地址	填写当前电脑的IP地址第三方设备将通过此 IP 访问 SCADA 系统

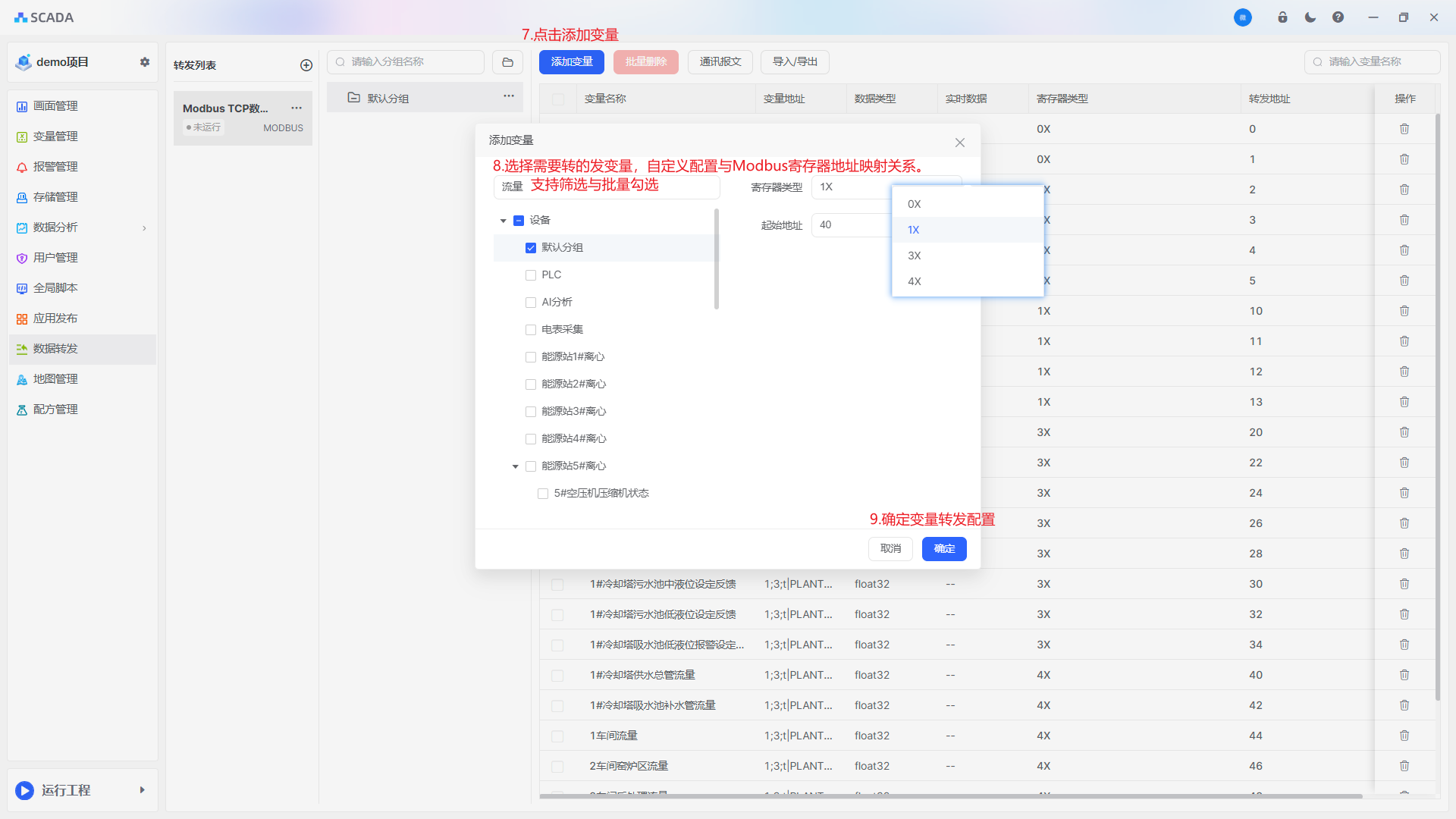

3、点击添加变量，自定义匹配值转发变量与Modbus寄存器地址映射关系，支持导出/导入批量修改变量属性

功能码	名称	数据类型	读写	说明
01（0X）	线圈状态	1位	可读可写	控制信号、输出状态
02（1X）	离散量状态	1位	只读	控制信号、输出状态
03（4X）	保持寄存器	16位/32位	可读可写	温度、压力、转速、计数
04（3X）	输入寄存器	16位/32位	只读	模拟量采集值

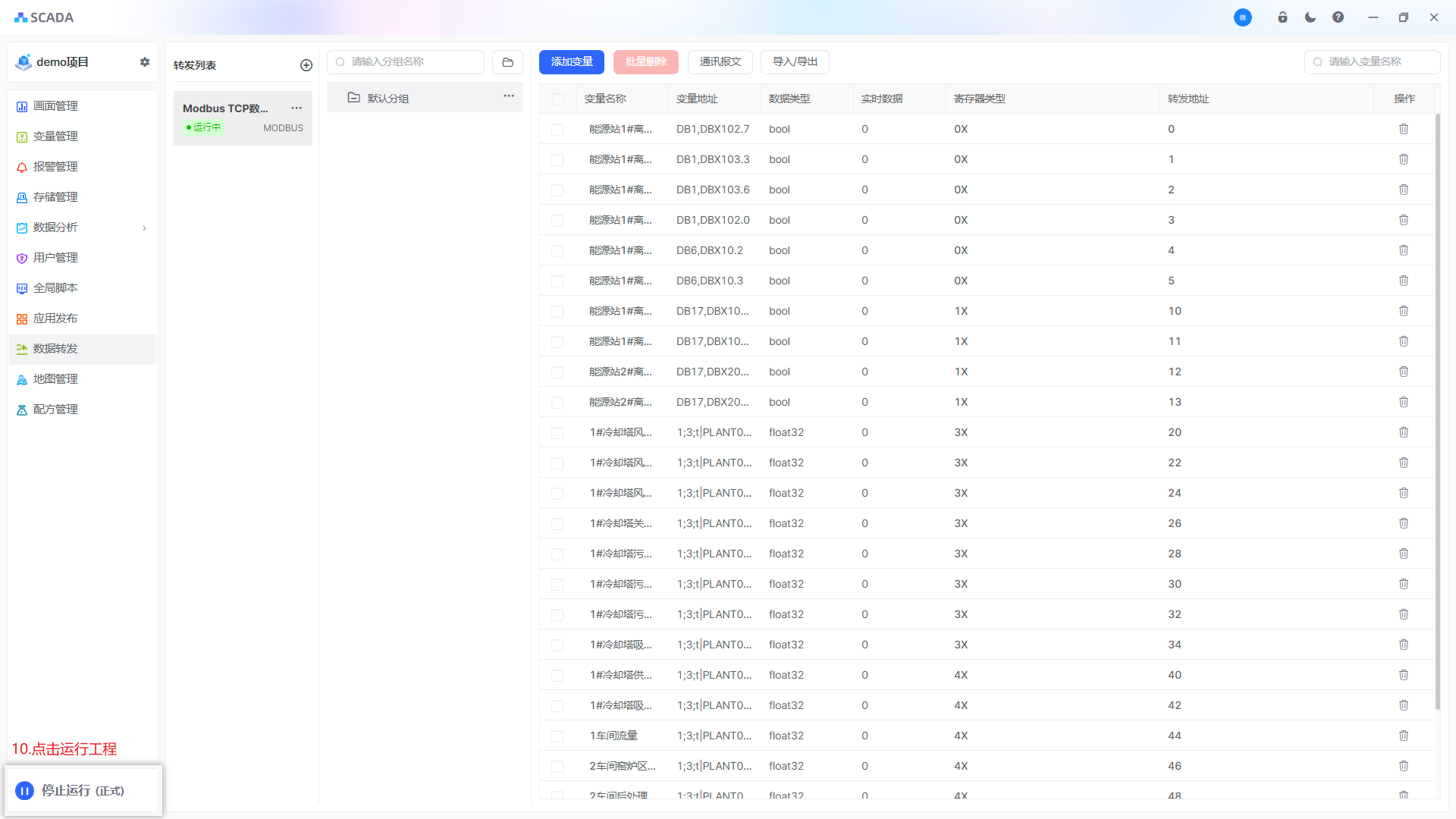

4、点击运行工程，系统启动Modbus tcp数据转发服务。scada此时作为从站，等待第三方设备通过Modbus tcp协议来采集数据。

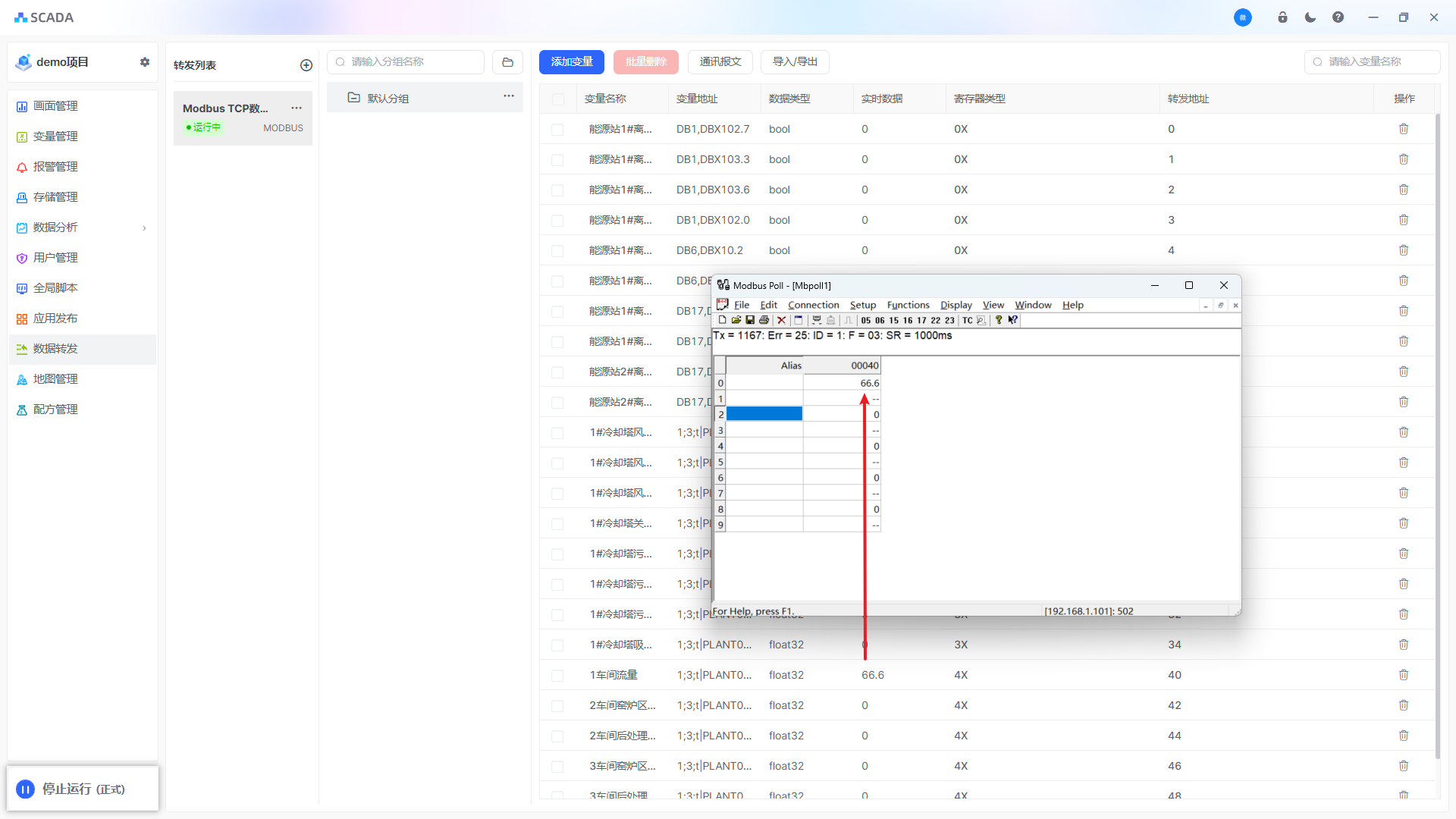

5、本次用Modbus poll来模拟采集。在电脑用快捷键：win+r，输入CMD回车，输入ipconfig查看电脑当前IP。打开Modbus poll输入电脑IP地址、端口。设置采集寄存器即可采集数据。

注意

1、转发界面采用统一地址空间，所有寄存器类型（0X、1X、3X、4X）共用同一组地址。例如： 若 0X 区域从地址 0 开始，并添加了 10 个变量（占用 0–10）， 则 1X 区域的起始地址需从 11 开始，而不是从 0 重新计数。 后续寄存器区域均按此规则依次顺延。
