SCADA与西门子 S7-1200通讯

配置流程

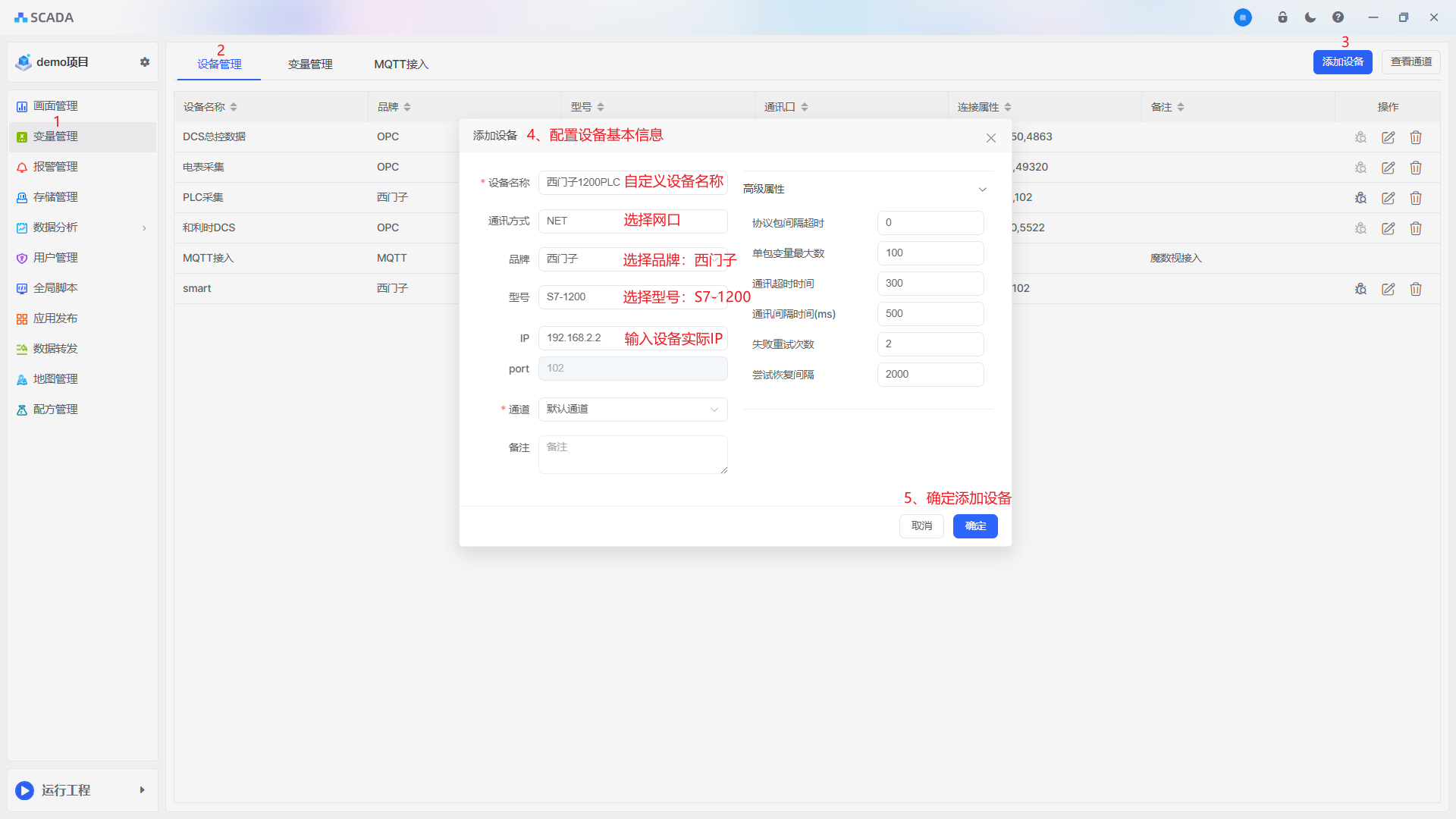

1、在[变量管理]-[设备管理]中点击添加设备，自定义设备名称(西门子1200)，通讯方式选择网口(NET)，选择设备品牌(西门子)，型号(1200)，输入设备的IP：192.168.2.2

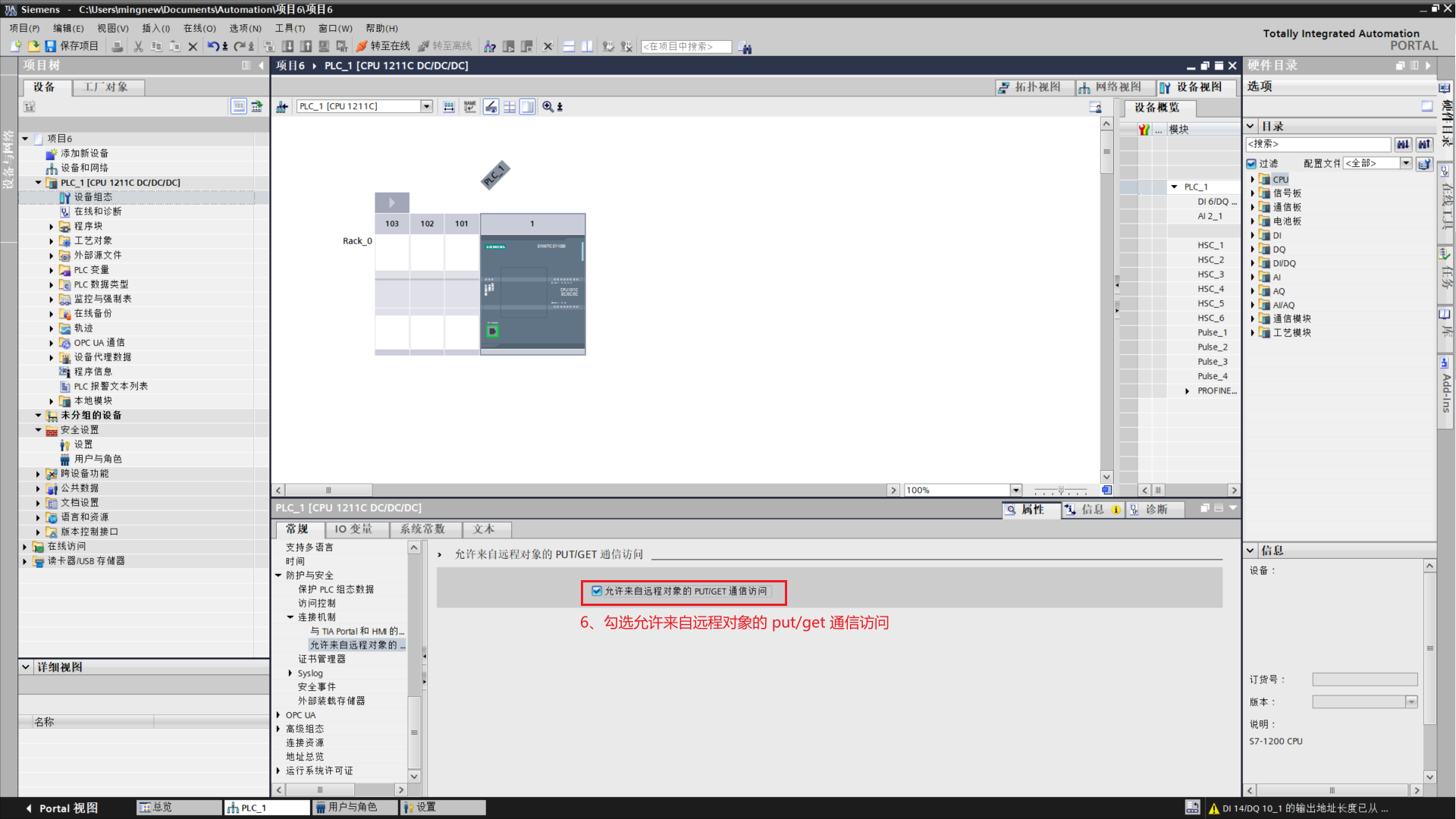

2、PLC设置：西门子1200、1500PLC使用博图软件配置时，需要打开“允许来自远程对象的PUT/GET通信访问”，具体位置如下图所示：

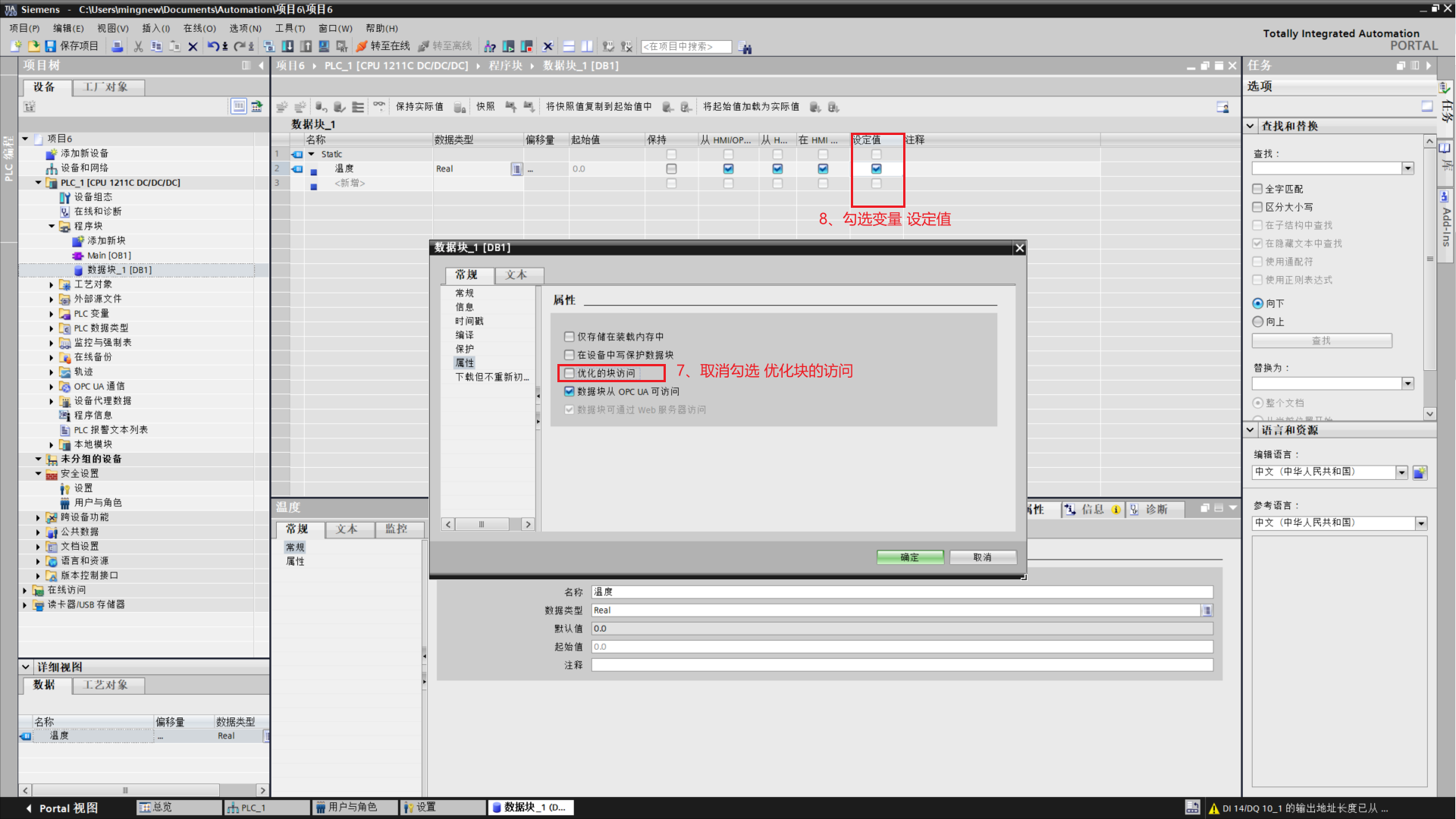

3、对与固件版本高于V4.1的西门子1200、1500PLC，如果要访问DB数据块，需要对DB数据做两处设置。 1.设置DB块属性，去掉“优化的块访问”选项的勾选， 2.在建立变量时，勾选“设置值”选项，具体位置如下入所示：

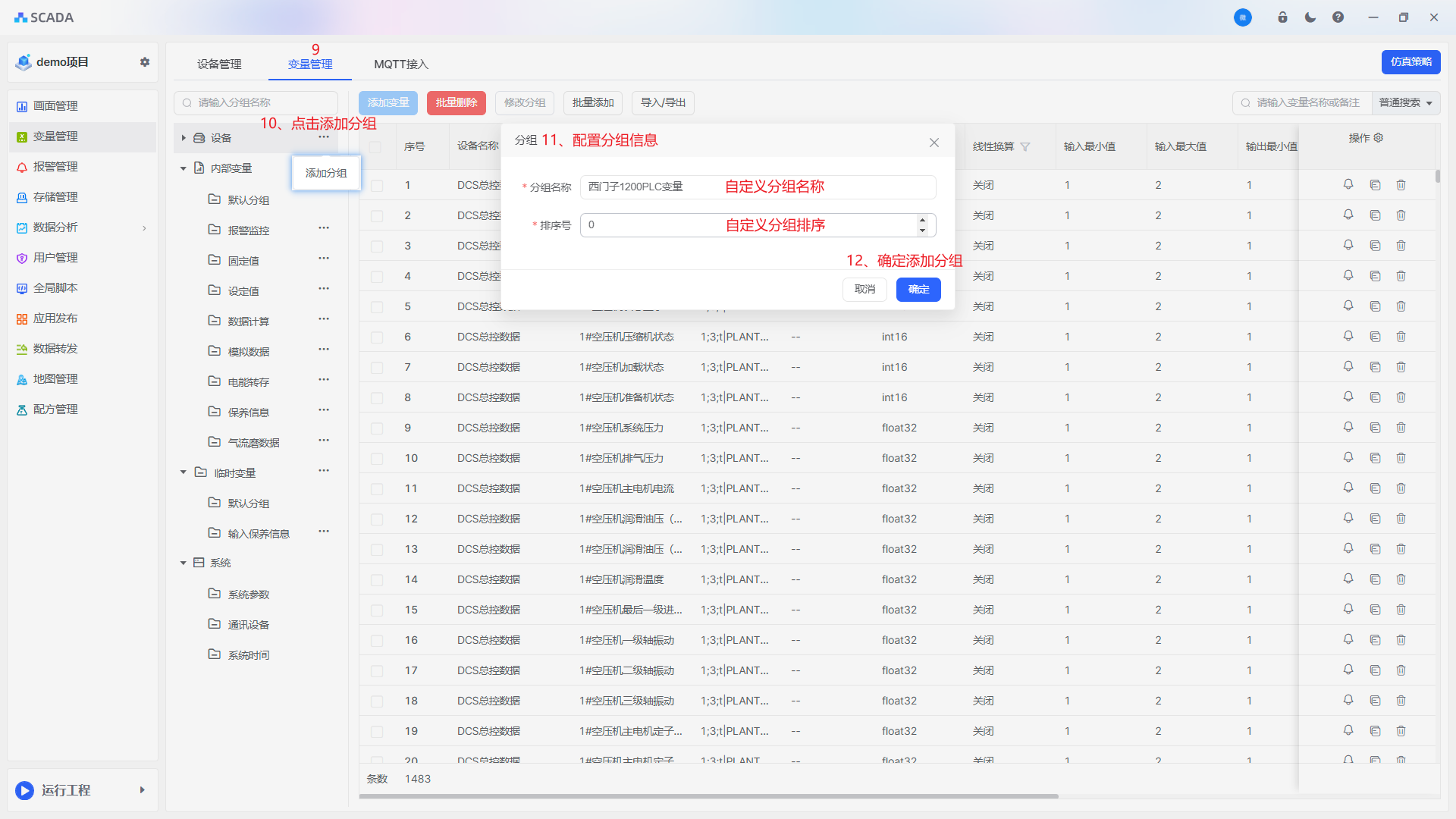

4、在[变量管理]-[变量管理]中，依据实际需求在设备分组里自定义添加1200变量分组

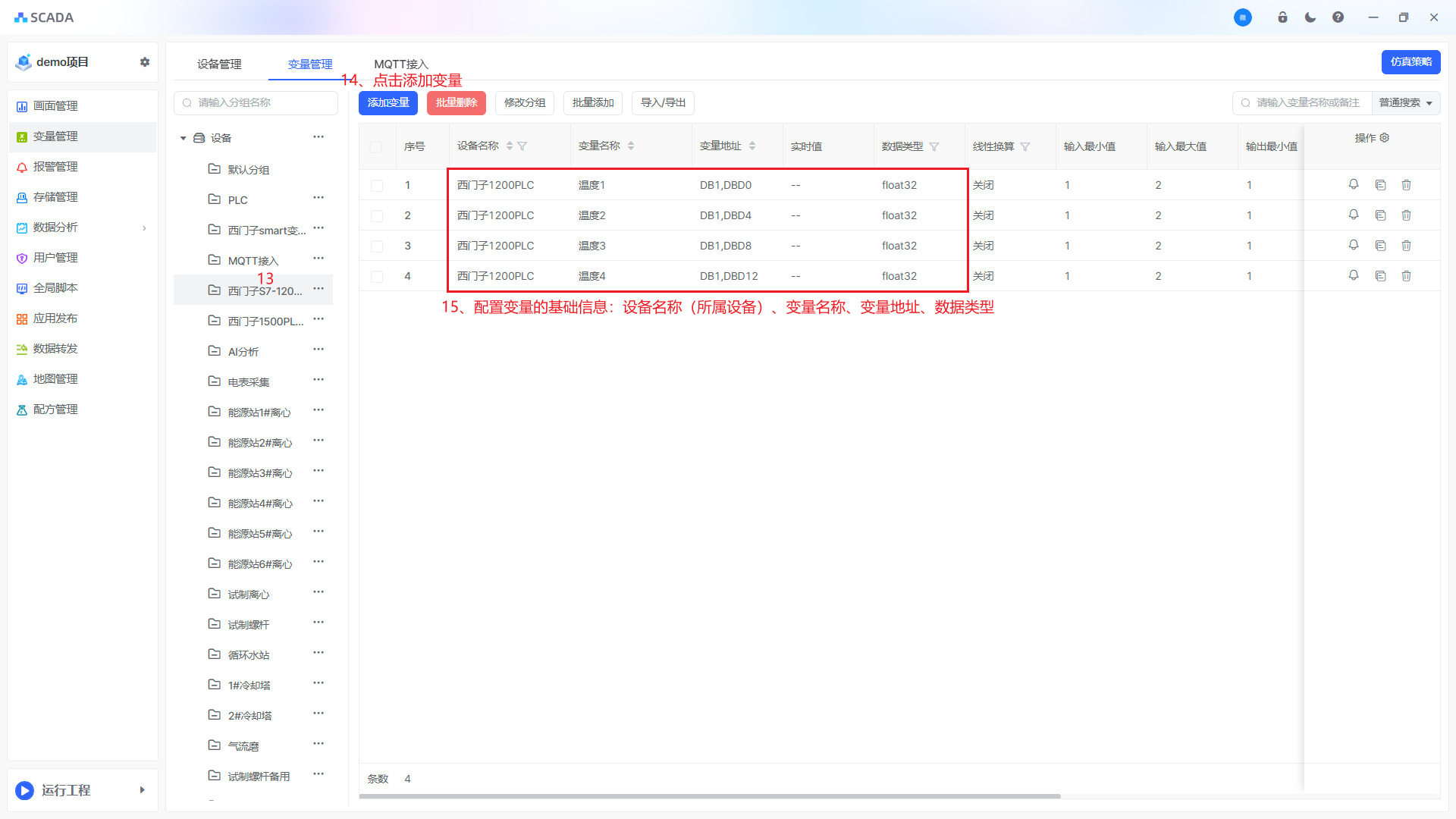

5、选择已添加的变量分组，点击添加变量。配置变量关联设备名称、变量名称、变量地址、数据类型、变量读写、编码格式

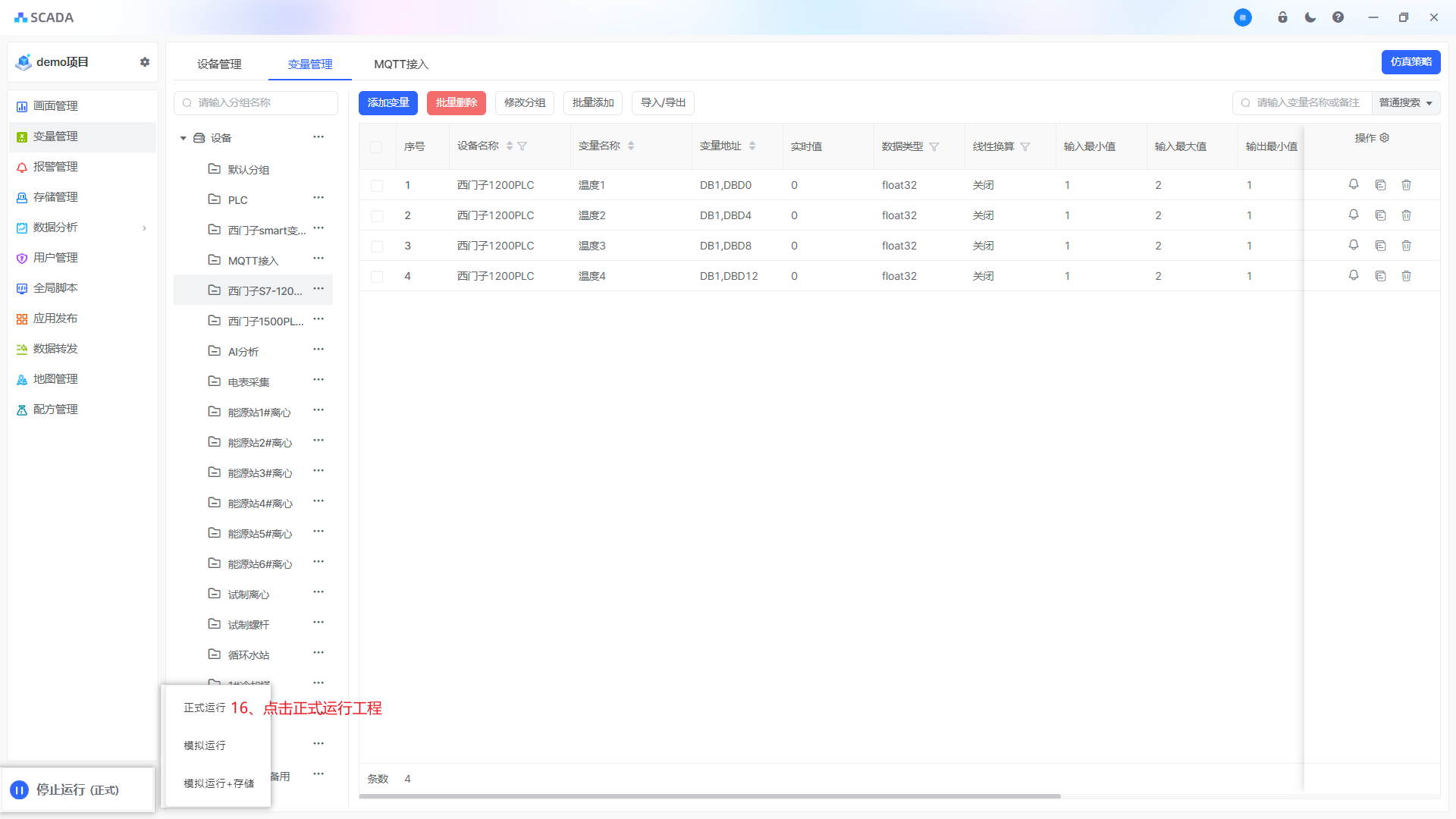

6、添加好配置后，点击正式运行工程即可
