协议列表

通过（网口设备）扫描方式添加变量的协议如下：

设备类别	设备型号	说明
Bacnet	Bacnet_ethernet、Bacnet_ip（ID模式）、Bacnet_ip（IP模式）	------
OPC	OPC_DA、OPC_UA	------

基础操作

1、通过如下步骤：变量管理→设备管理→添加设备 完成新设备的创建。

2、查看通道页面显示接入SCADA的设备列表，_default为SCADA本身所占用通道；如MQTT设备接入到SCADA中，则会在此页面显示对应的设备列表。

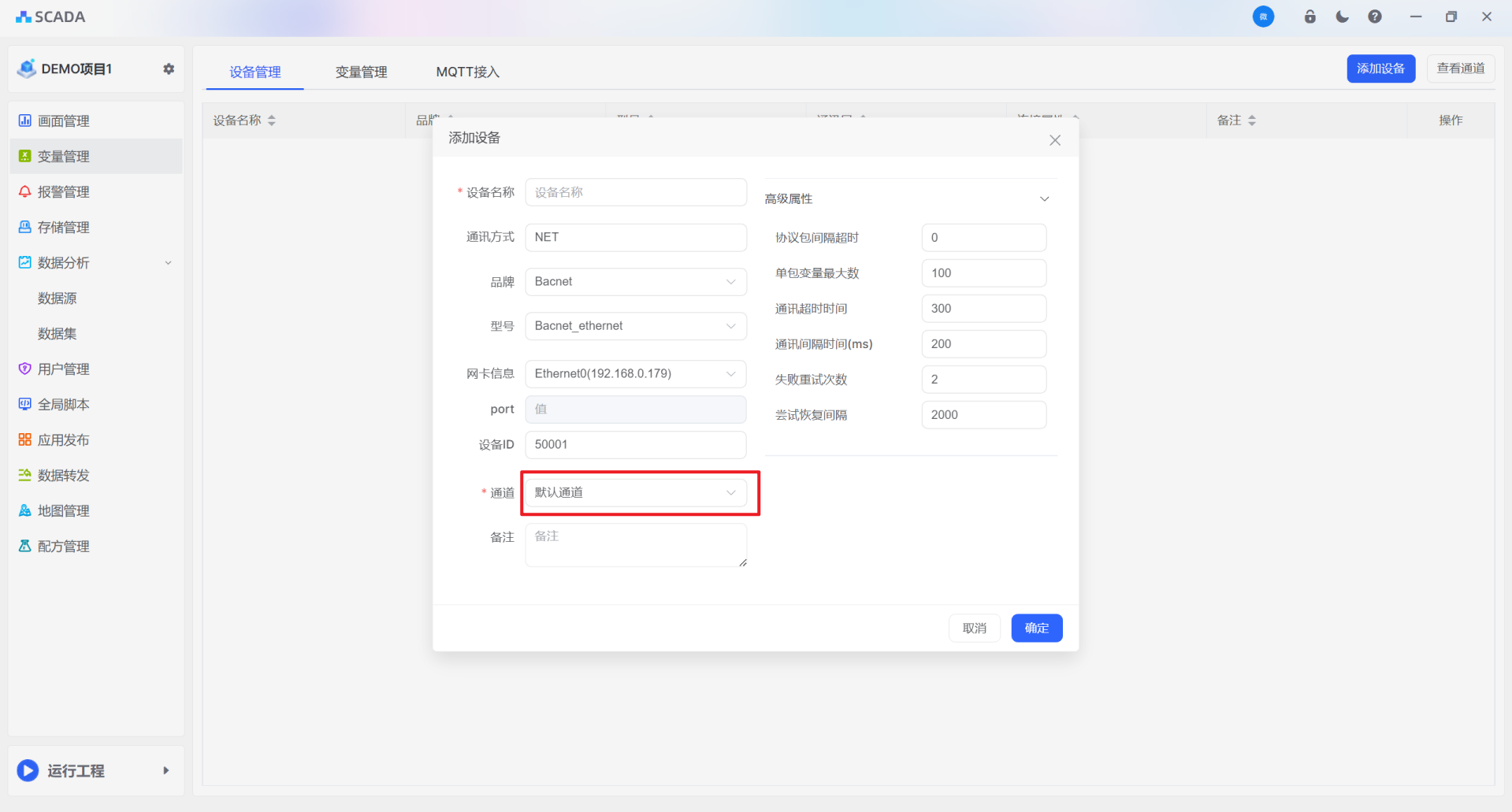

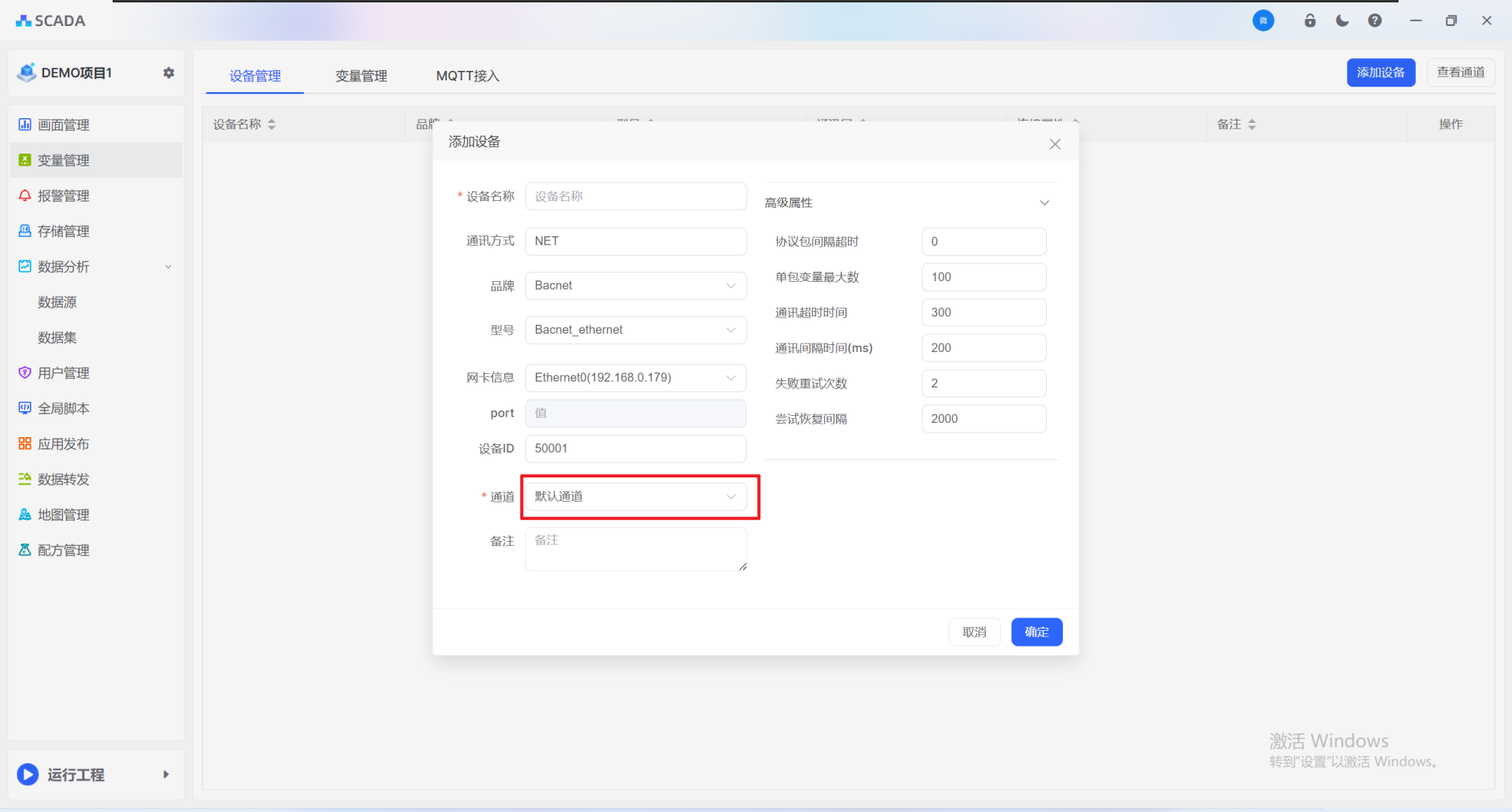

3、添加设备时，通道选择为默认通道则代表采用当前电脑的SCADA服务采集设备数据。

网口设置

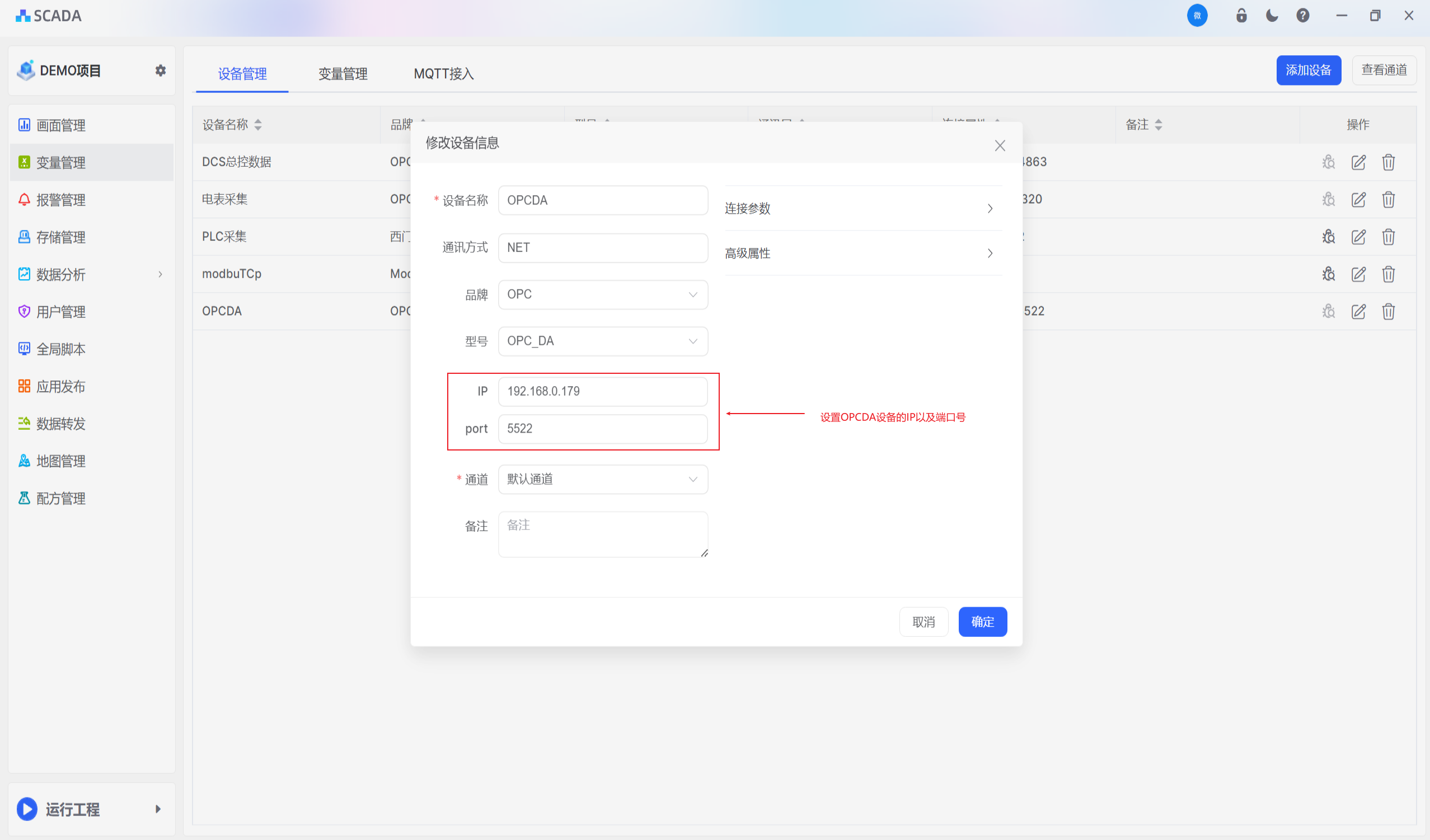

添加网口设备时，通讯方式选择为NET，然后将需要采集设备的ip地址和端口号输入；需要保证设备IP和本机电脑IP在同一局域网或保证互通。

说明

说明：添加设备选择完协议后，不能进行变更（同类型协议除外），必须新建设备完成设备的替换。

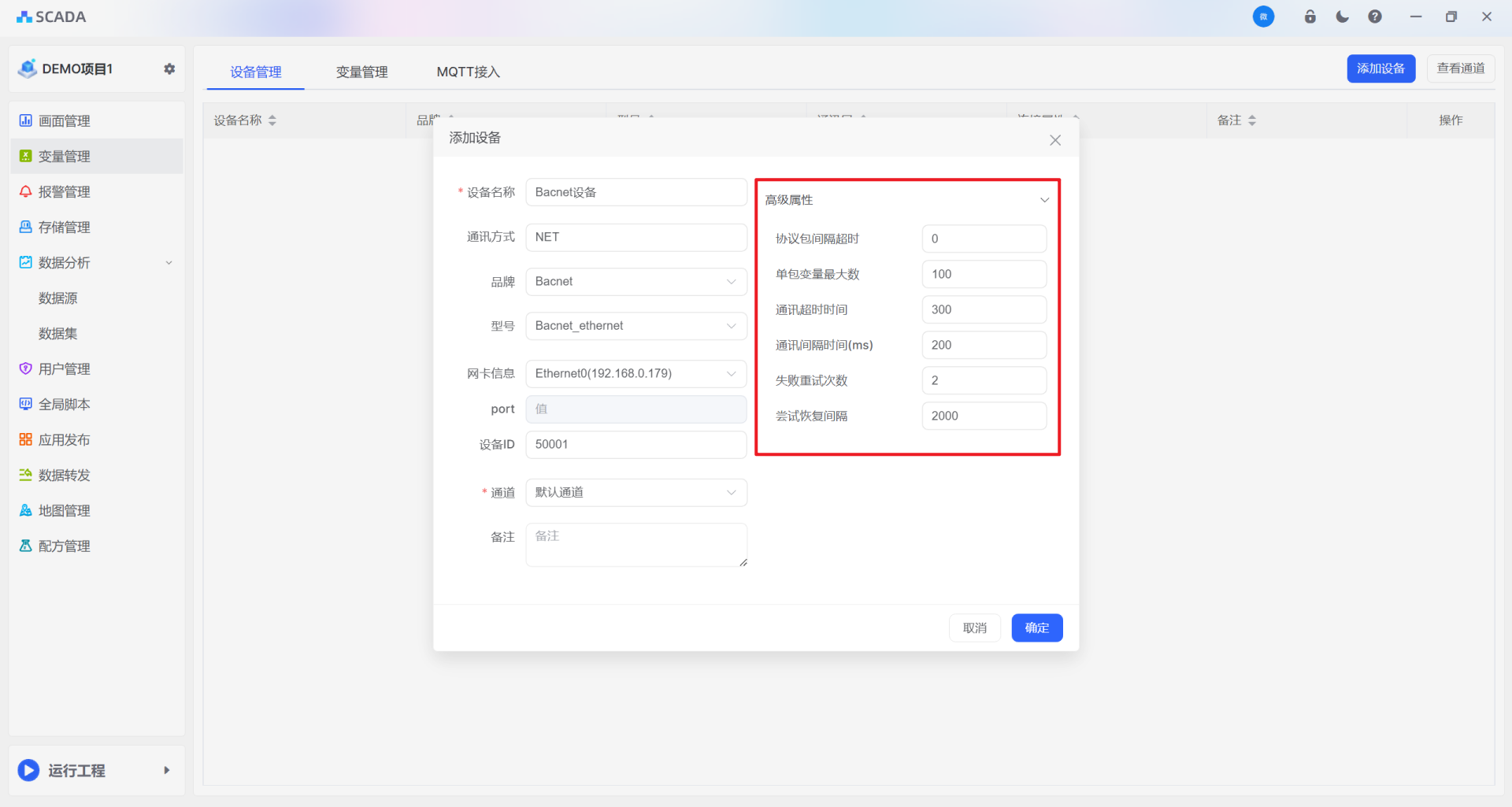

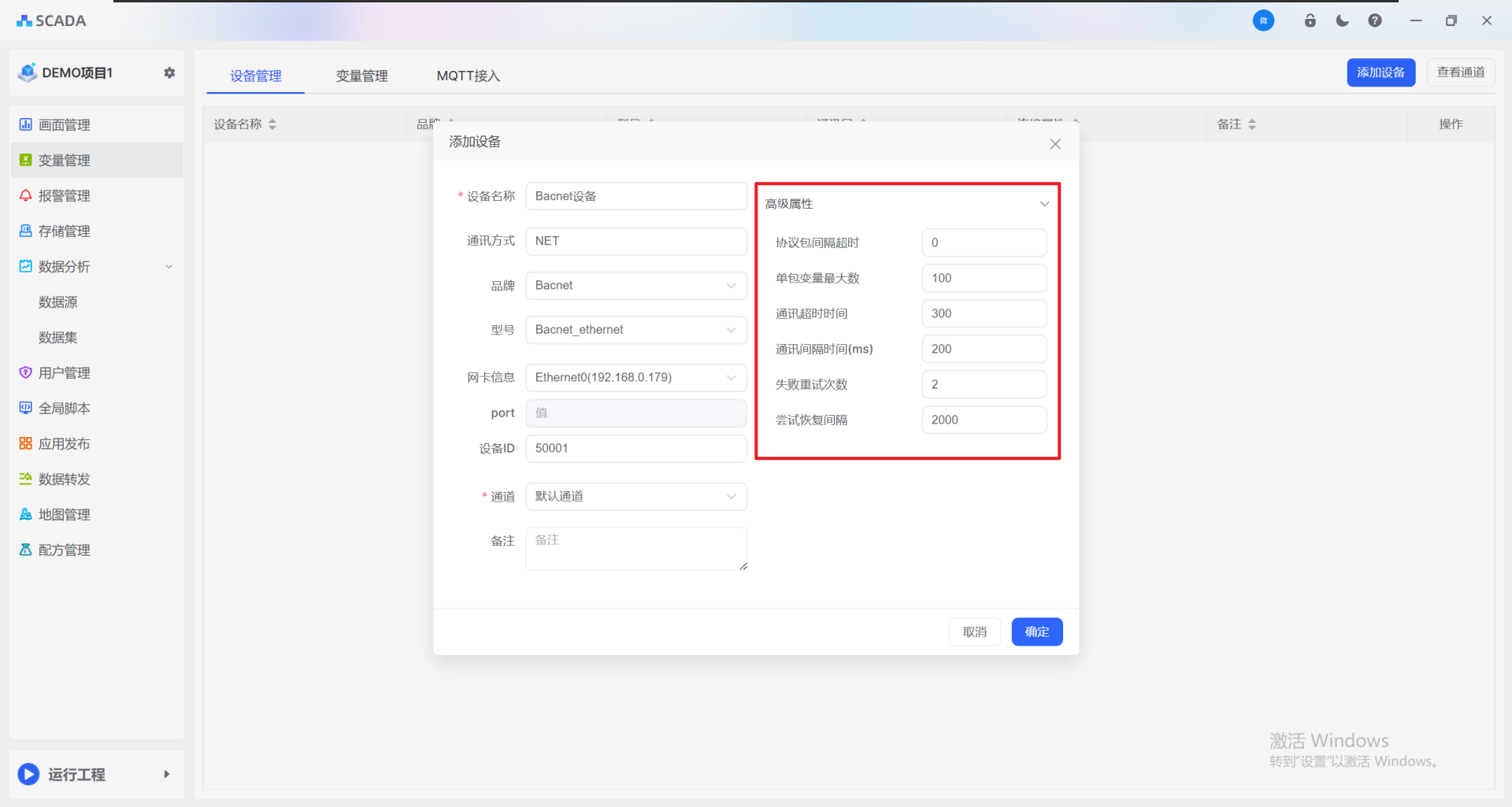

高级属性

所有PLC都支持以下参数设置

• 协议包间隔超时：单包报文发送后在此间隔时间等待的回应时间

• 单包变量最大数：一个协议包内能够采集的最大变量个数，最小设置2

• 通讯超时时间：通讯在此间隔时间等待的回应时间

• 通讯间隔时间(ms)：每个协议包发送的间隔时间

• 失败重试次数：通讯失败后连续重连的次数

• 尝试恢复间隔：通讯失败后尝试恢复时间间隔

添加设备

以OPCDA采集为例：

1、首先添加OPCDA设备

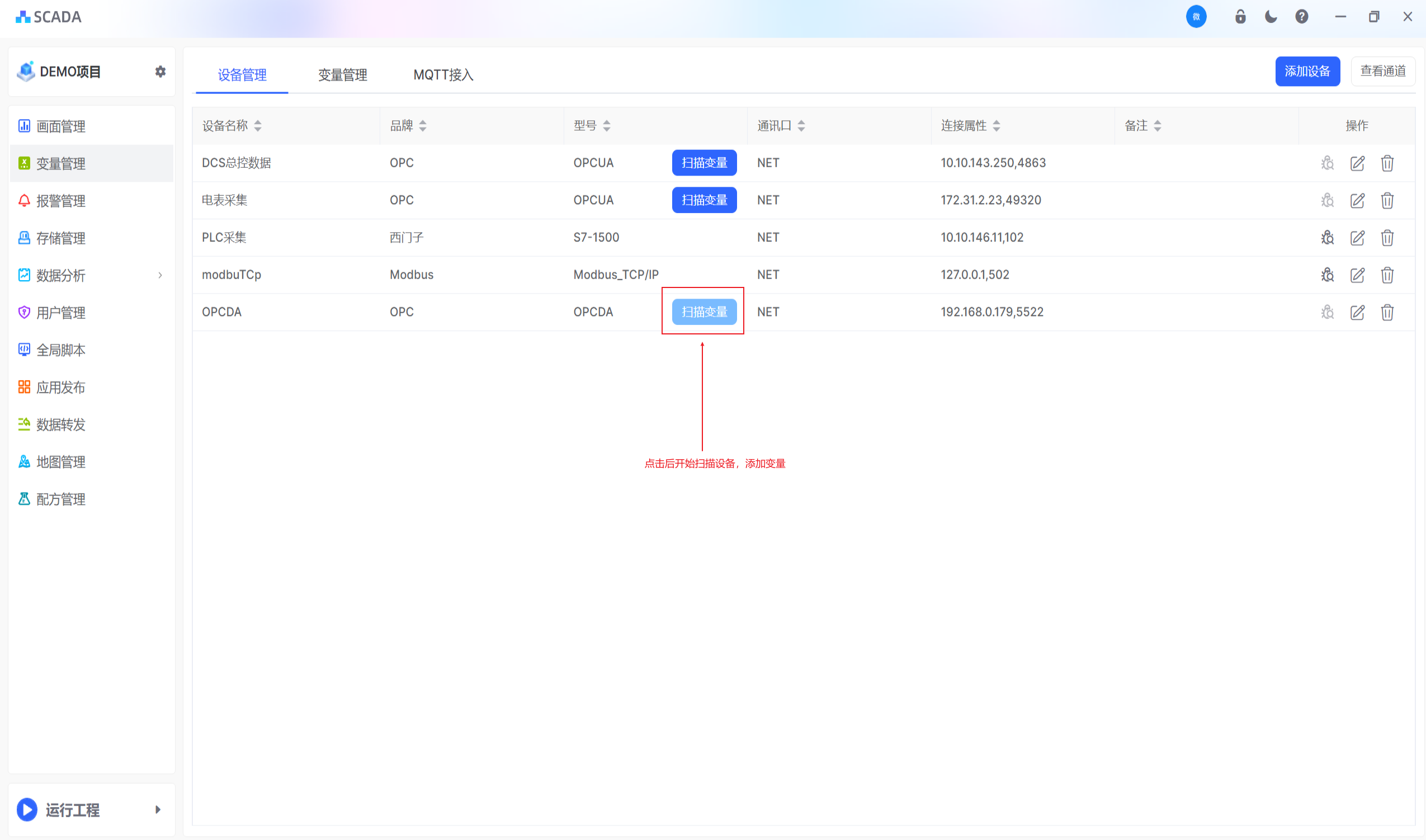

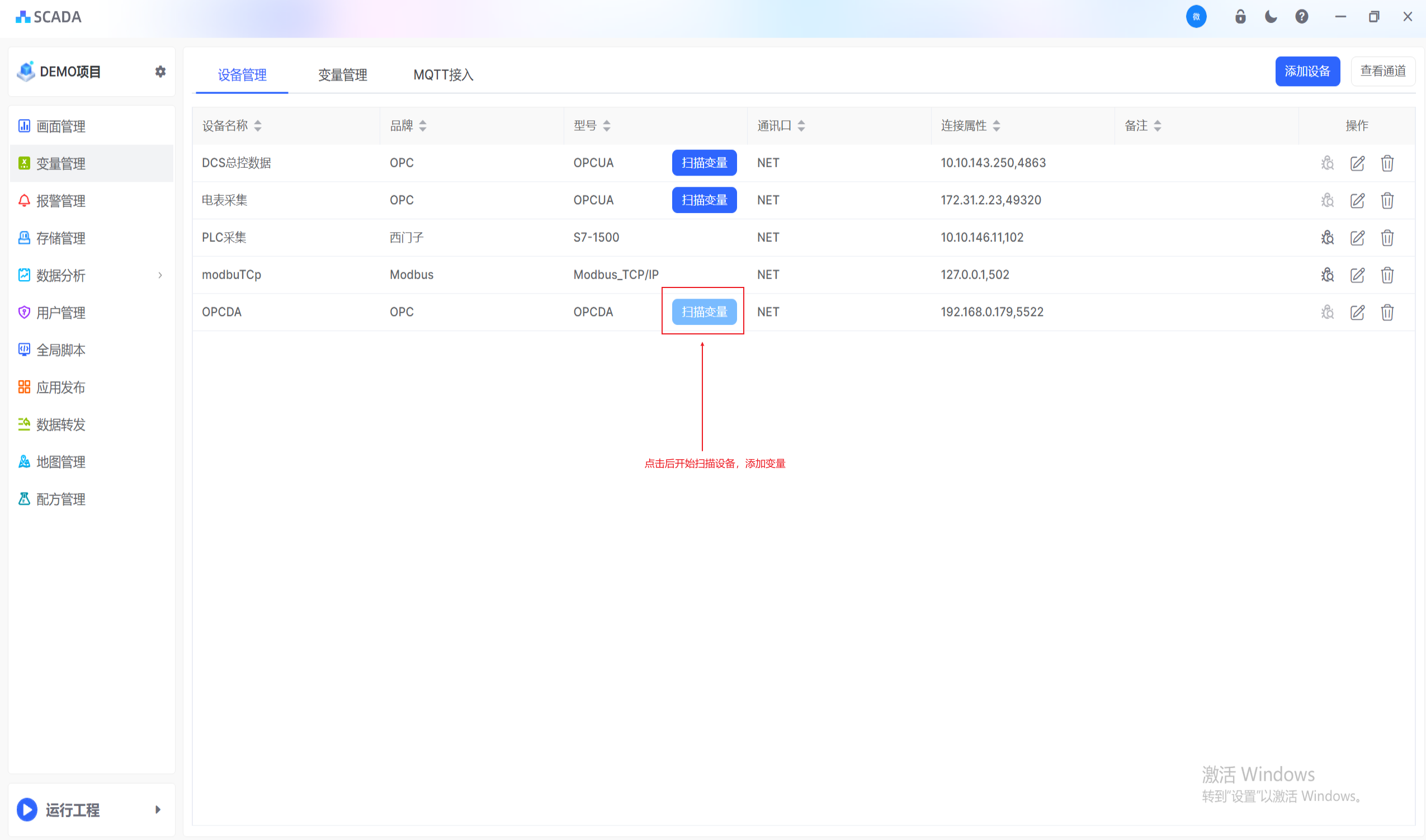

2、然后点击扫描变量按钮

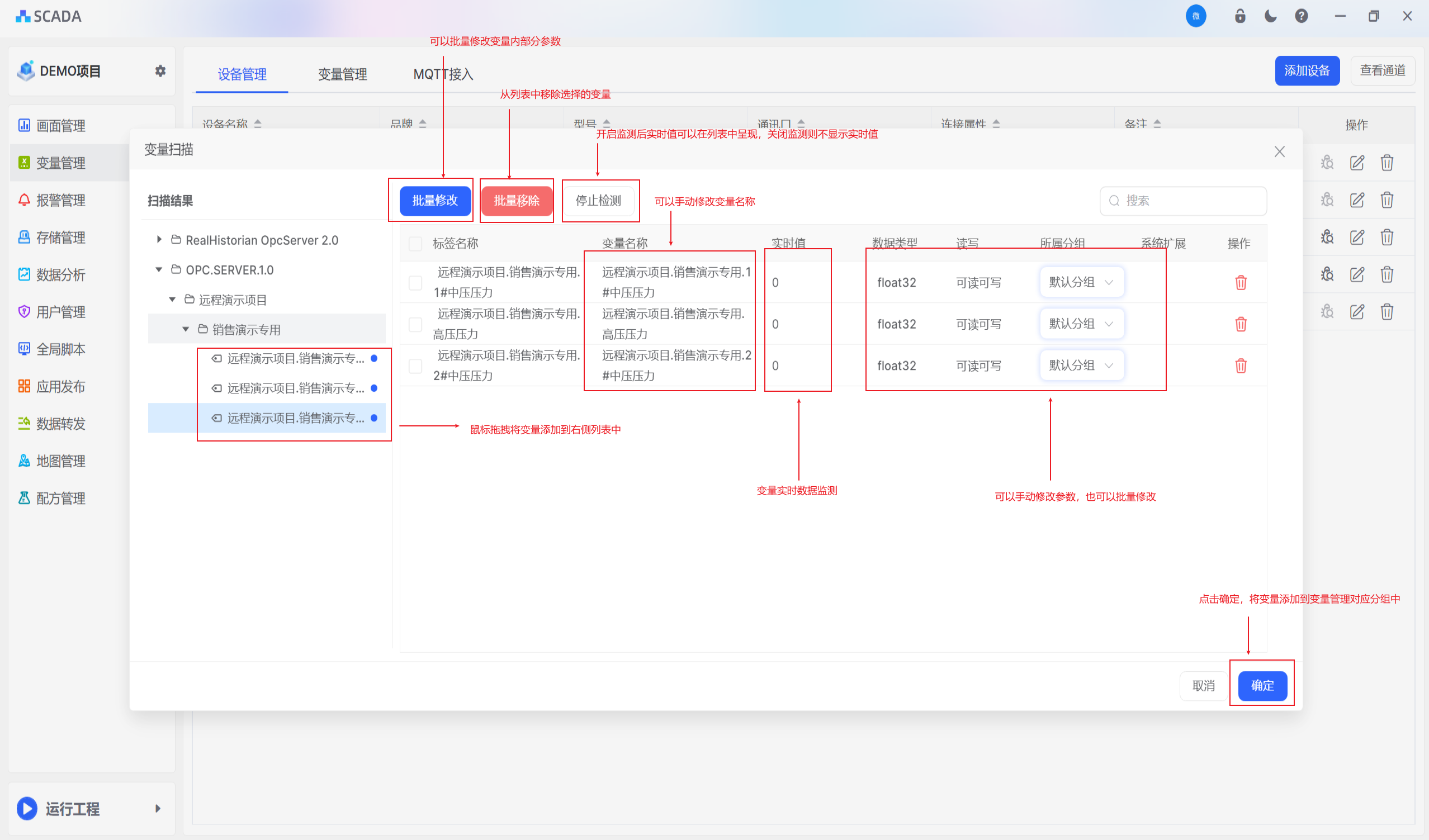

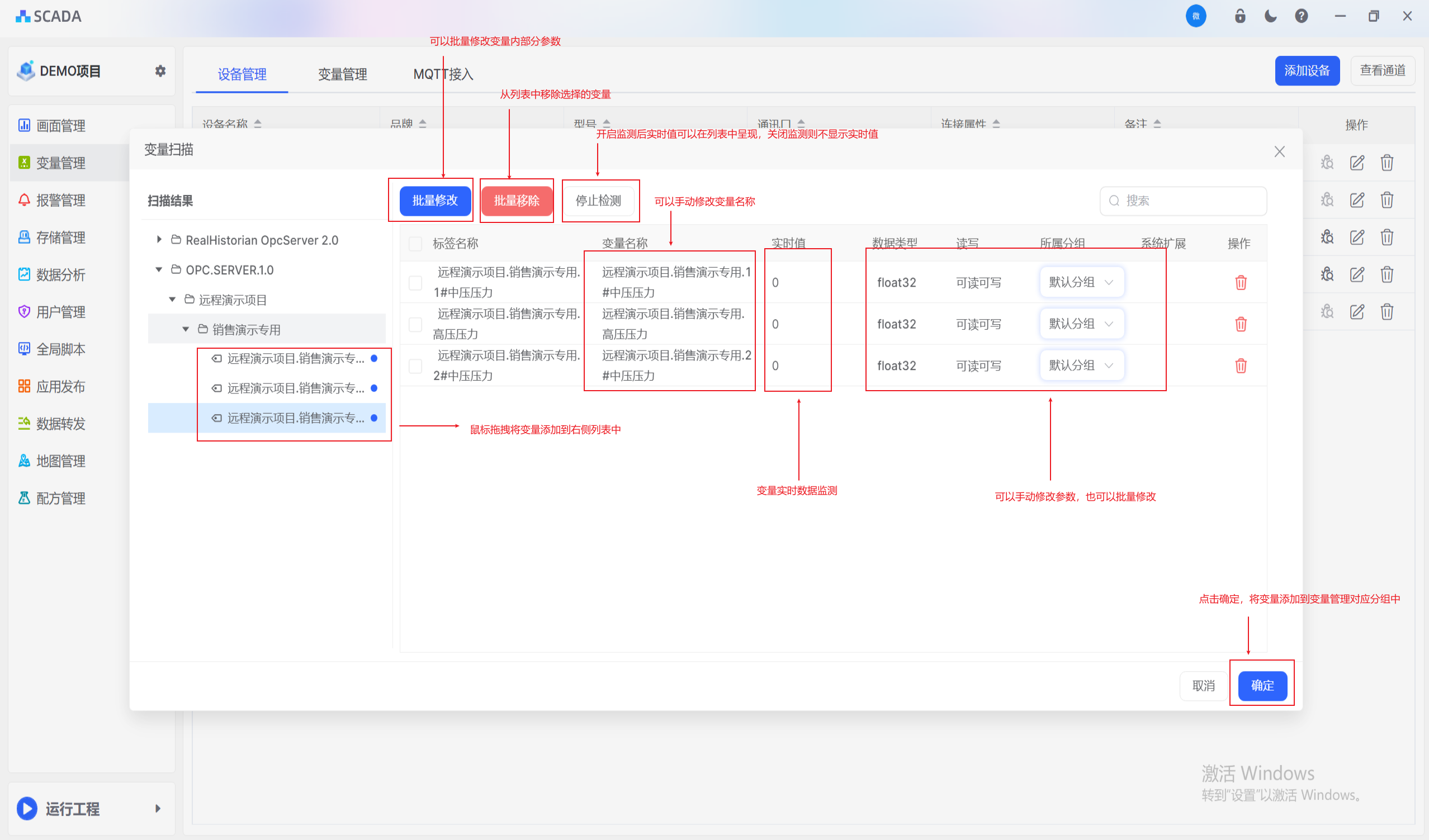

3、将需要监测变量添加到右侧列表，变量名称可在此处修改，也可在添加到变量管理列表内后修改，部分参数也可以在此处直接调整

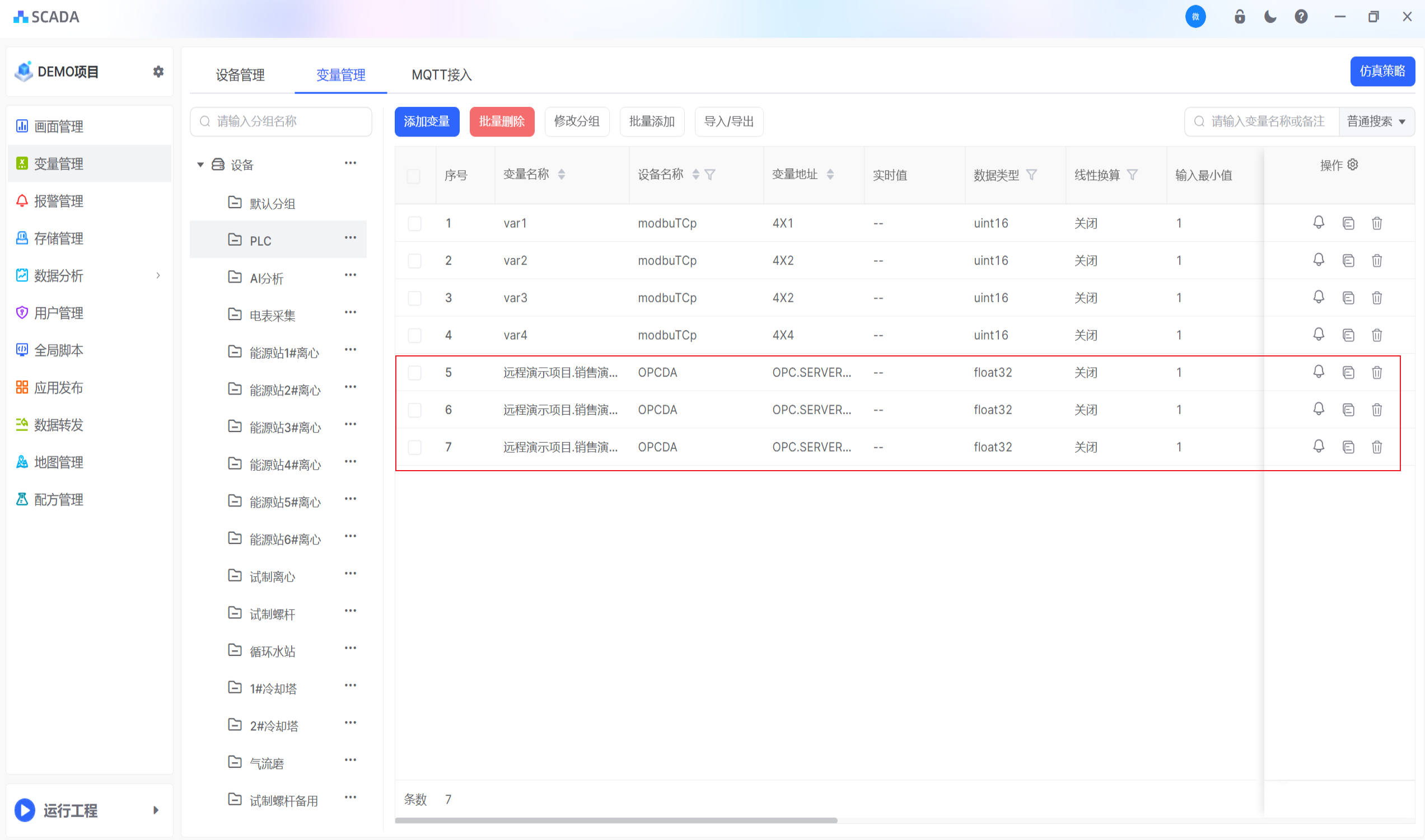

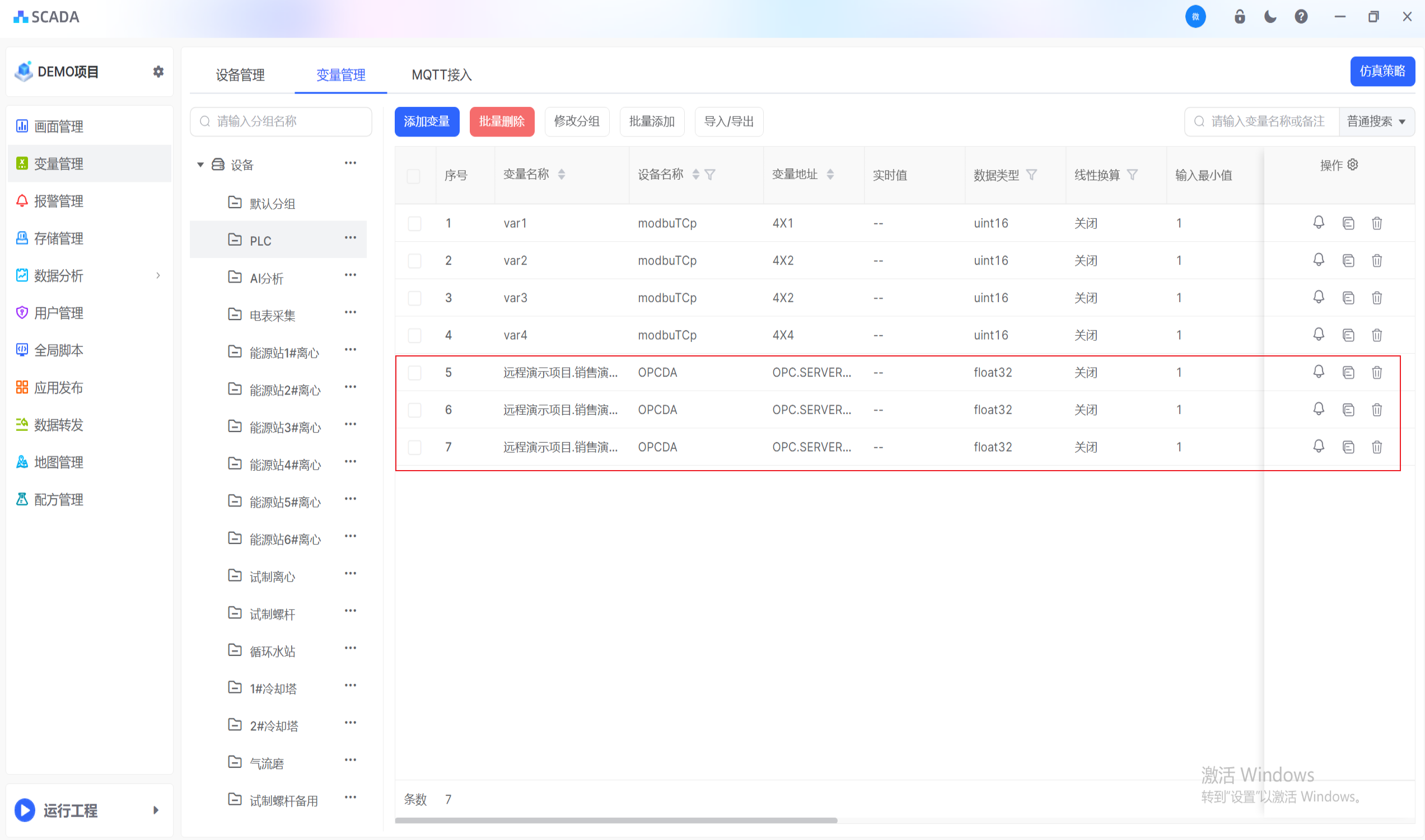

4、添加完成后在变量管理的对应分组内呈现
