概述

图表类型	说明	应用场景
柱状图	上下对比（垂直方向）、 横轴（X）：月份或分类 、 纵轴（Y）：数值 ；数值大小； 通过柱子高度比较数值差异	例：展示1–12月总用电量变化
条形图	左右对比（水平方向）、轴（Y）：类别：设备名或部门、 横轴（X）：数值大小；通过条子长度比较数值差异	例：月度排名前10的耗电设备， 展示水泵、风机等设备的能耗排行
堆叠柱状图	单柱总高度 = 各子项之和、 柱内分段颜色 = 子类别贡献	例：分段显示照明/空调/生产设备的能耗构成

柱状图、条形图 、堆叠柱状图、堆叠条形图配置方法完全一致，以柱状图为例介绍使用方法

基本属性

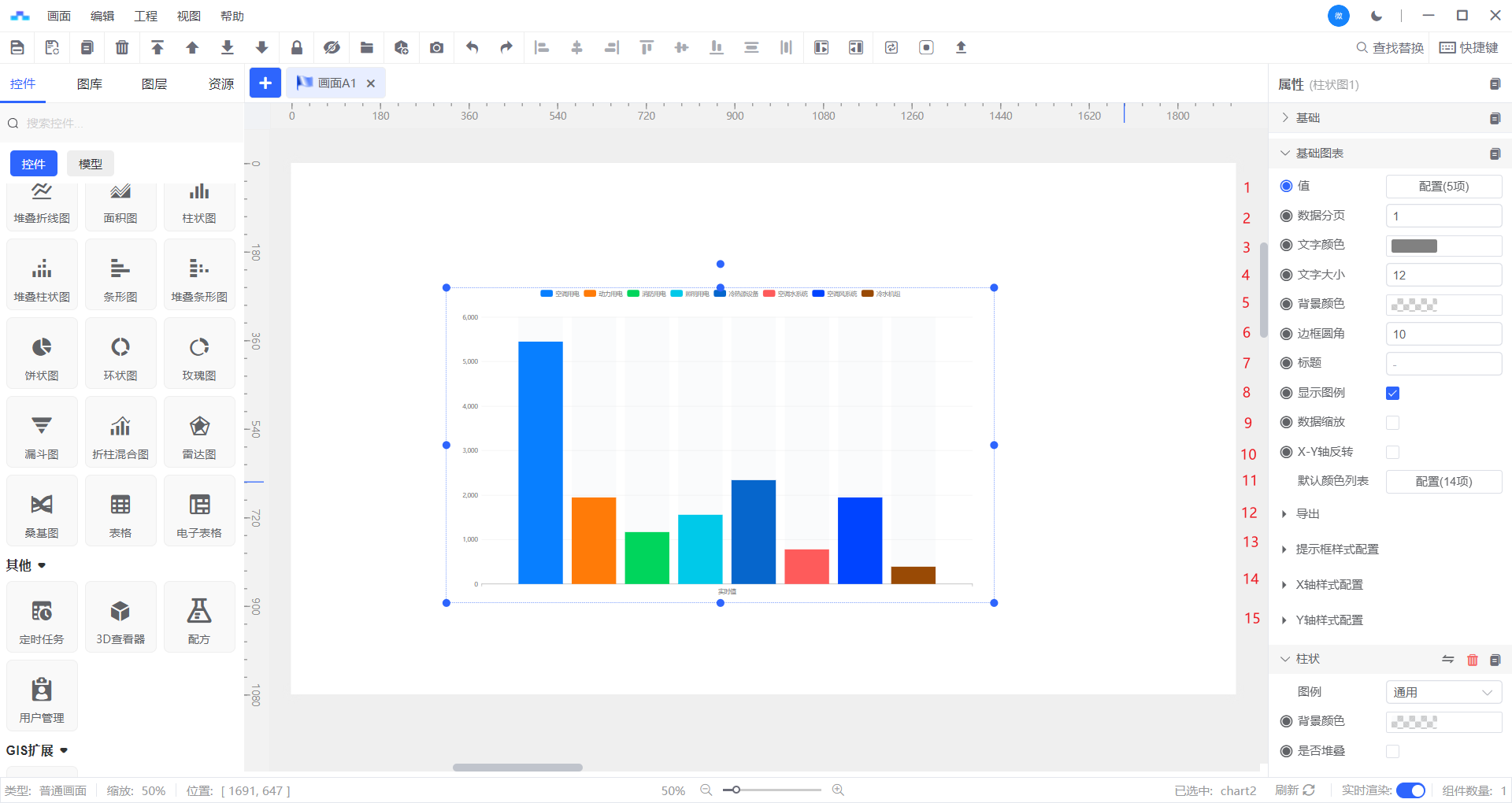

基础图表

属性	解释
1.值	绑定变量，操作方法点击此处查看详细操作
2.数据分页	柱状图通常不擅于展示原始数据，故而此功能不建议使用
3.文字颜色	柱状图表所有文字的显示颜色
4.文字大小	柱状图表所有文字的大小
5.背景颜色	柱状图的背景颜色，默认为透明色
6.边框圆角	柱状图控件圆角大小，前提需要设置：背景颜色
7.标题	在柱状图左上角显示当前柱状图的名称
8.显示图例	显示关联的变量名称以及对应的颜色
9.数据缩放	对柱状图进行放大缩小，通常不建议使用
10.X-Y轴反转	动态切换为条形图
11.默认颜色列表	多个变量的默认颜色
12.导出	将柱状图的内容导出为：Excel或者图片，同时支持打印，操作方法点击此处查看详细操作
13.提示框样式	在运行态，鼠标移动到柱状图之后，显示数据点的样式。
14.X轴样式配置	X轴线颜色、轴线显隐、分割线样式+颜色等属性配置
15.Y轴样式配置	X轴线颜色、轴线显隐、分割线样式+颜色等属性配置；多Y轴：用户多个不同单位的数值在同一个图表进行分析，操作方法点击此处查看详细操作；自定义值范围：Y轴上下限自定义设置

柱形

属性	解释
1. 图例	图表上显示变量的名称与对应柱子的颜色
2. 背景颜色	不勾选则呈现最原始的趋势效果，勾选则呈现出平缓变化的美化效果
3. 是否堆叠	通常用与展示子系统变量占比情况
4. 柱状图样式配置	柱图的样式配置：粗细、颜色、圆角等
5. 文本标签配置	折线图上显示当前的数据值

应用场景

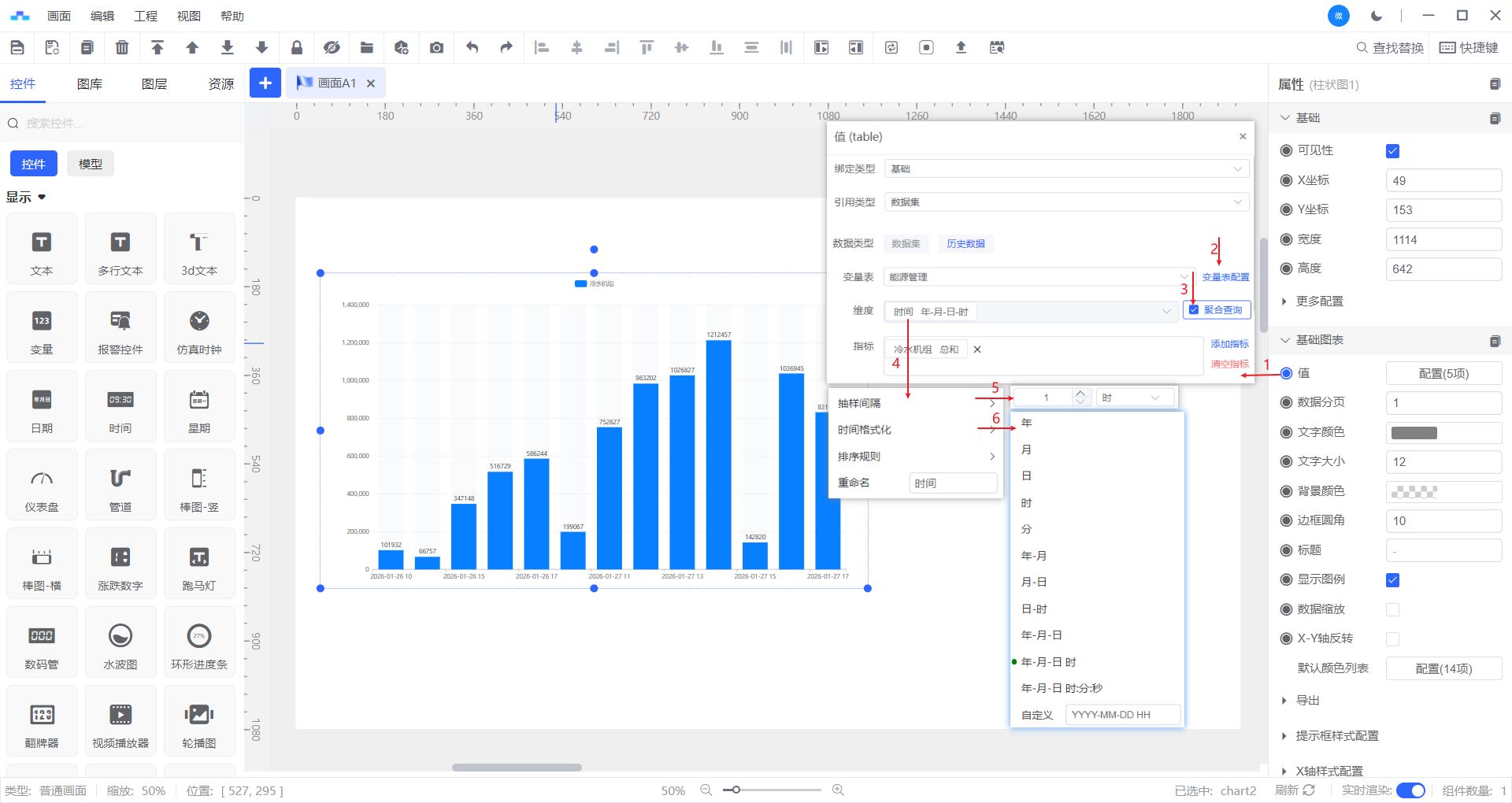

历史数据

以小时为单位展示设备的耗电量

温馨提示

抽样间隔和时间格式化通常保持一致

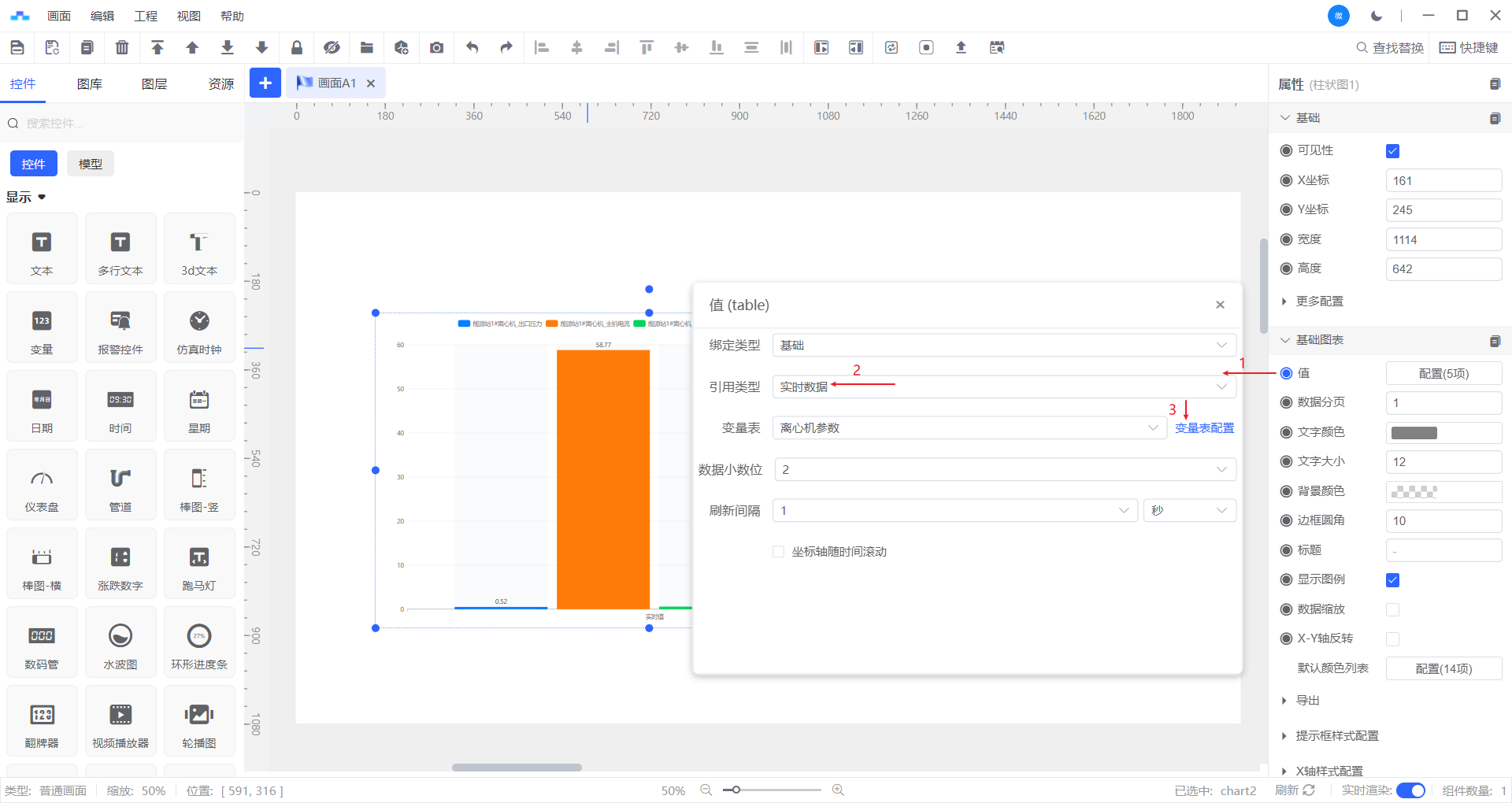

实时数据

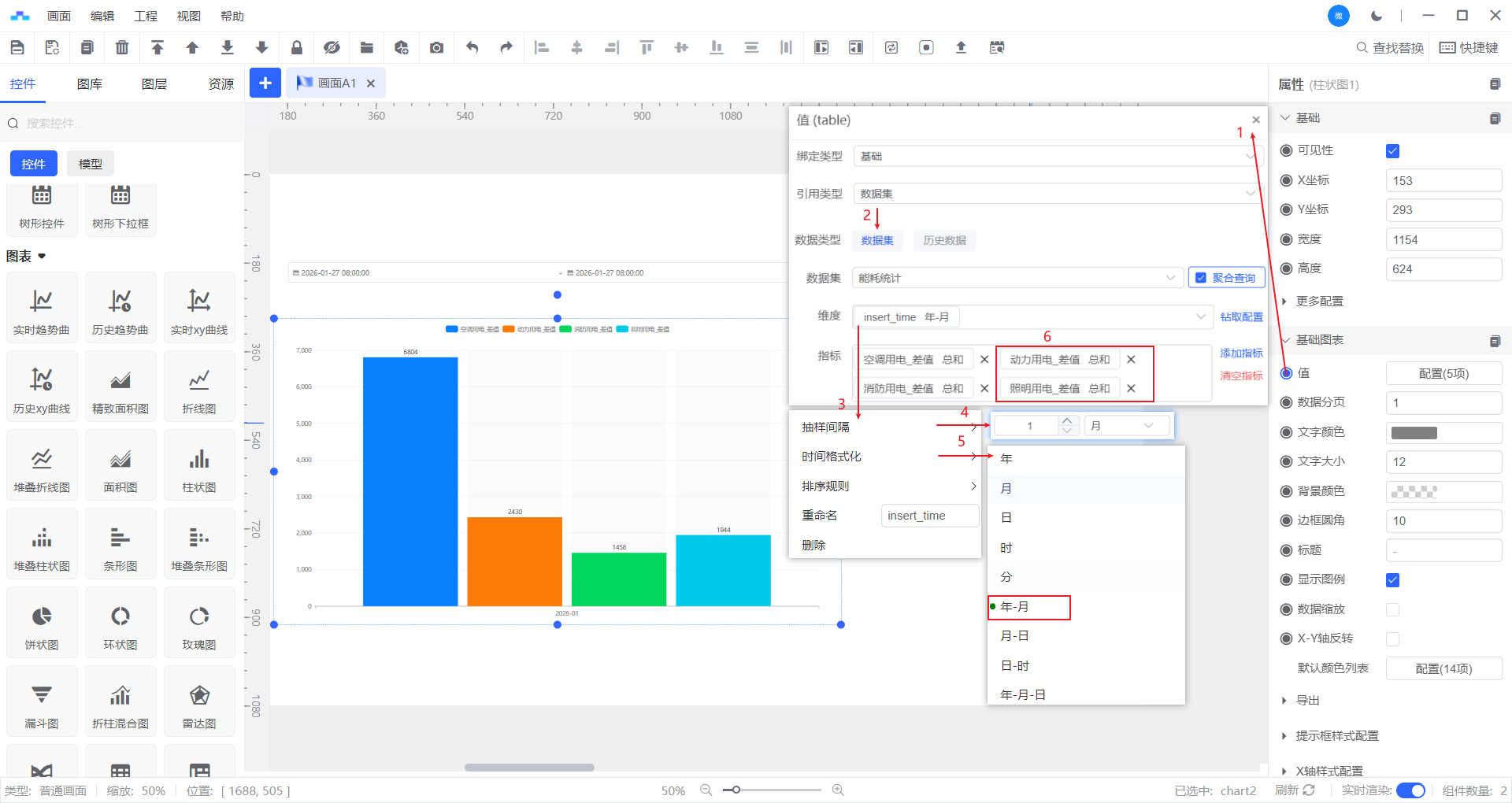

数据分析

以月为单位展示分项能耗数据
